本作品为壁挂式触控操作面板的三维参数化建模成果,建模过程严格遵循工业级人机交互终端的设计规范,以SolidWorks为核心建模工具完成全流程结构搭建。建模初期先完成产品定位与尺寸规划,结合墙面安装场景确定壳体的长宽高比例,采用圆角过渡的弧面壳体造型,既避免直角磕碰的安全隐患,也提升产品外观的柔和质感,壳体四角预留沉头安装孔位,匹配墙面固定的安装需求,孔位深度与直径参数完全适配标准紧固件规格,保证安装结构的可靠性。

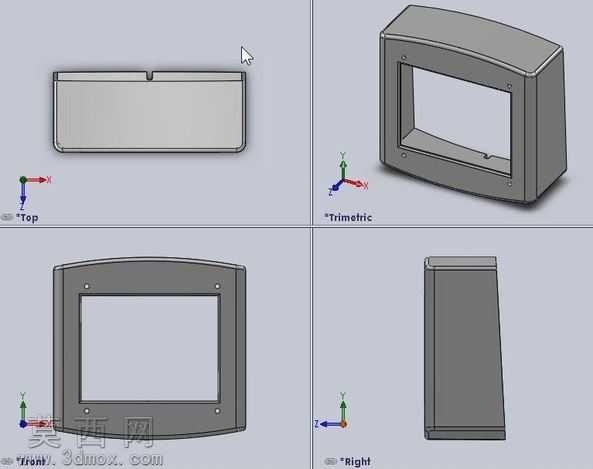

建模阶段采用自顶向下的设计思路,先构建整体壳体的基础曲面,通过拉伸、切除、抽壳等基础特征完成外壳主体结构,壳体壁厚均匀设置为2mm,兼顾结构强度与注塑成型的工艺要求,避免壁厚不均导致的缩水、变形等生产问题。屏幕安装区域采用阶梯式沉台设计,精准预留触控显示屏的安装间隙,沉台边缘设置定位卡扣结构,无需额外紧固件即可实现屏幕的预固定,提升装配效率。面板正面的功能标识区域采用凸雕特征建模,将操作图标、功能提示文字与壳体做一体化结构设计,避免后期丝印脱落的问题,同时在屏幕下方设置功能提示条区域,清晰标注界面操作的功能说明。

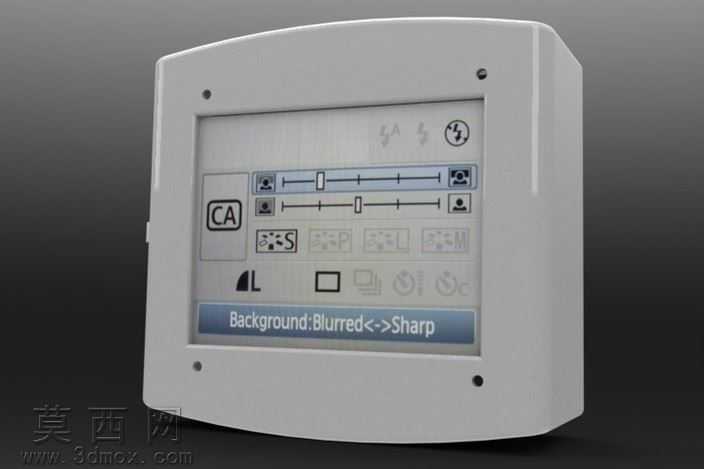

材质与渲染阶段,壳体主体选用哑光浅灰色ABS工程塑料材质,调整材质粗糙度参数模拟细腻的磨砂质感,避免强光下的反光干扰屏幕查看;屏幕区域采用高透钢化玻璃材质,添加轻微的反光与折射效果,还原真实触控屏的视觉表现;安装孔位区域添加金属质感的嵌件材质,模拟金属衬套的结构细节,提升安装位的耐磨性能。渲染时采用柔和的侧方主光源搭配环境补光,清晰呈现壳体的曲面弧度与结构细节,同时模拟屏幕点亮的显示效果,还原产品实际使用时的视觉状态。
结构设计上充分考虑内部元器件的排布空间,壳体内部预留主控电路板、接线端子、触控模块的安装位,设置对应的定位柱与卡扣结构,保证内部元器件安装稳固;侧边预留接线开口与防水胶圈安装槽,满足基础的防尘防水使用需求;整体模型为全参数化设计,所有尺寸均可通过参数表快速调整,可直接适配不同尺寸屏幕、不同安装场景的定制化需求,模型包含完整的实体特征与建模步骤,可直接用于结构验证、开模参考与产品演示。
