内燃机活塞剖视结构三维设计

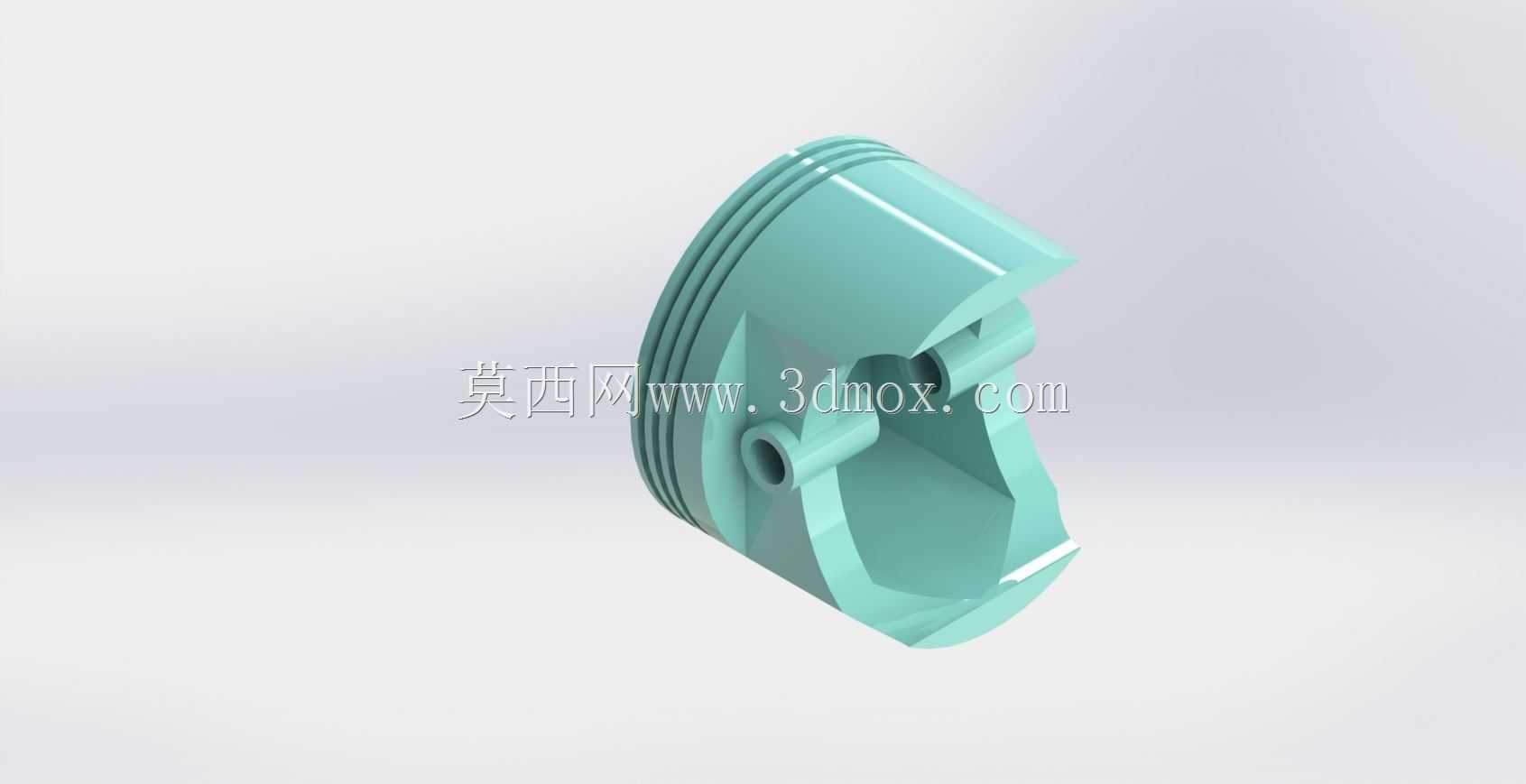

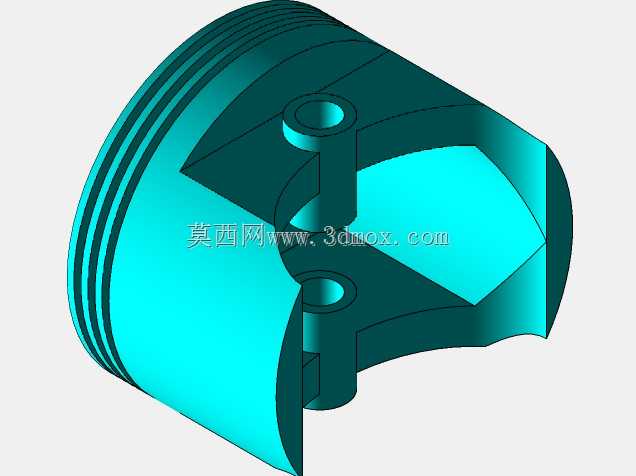

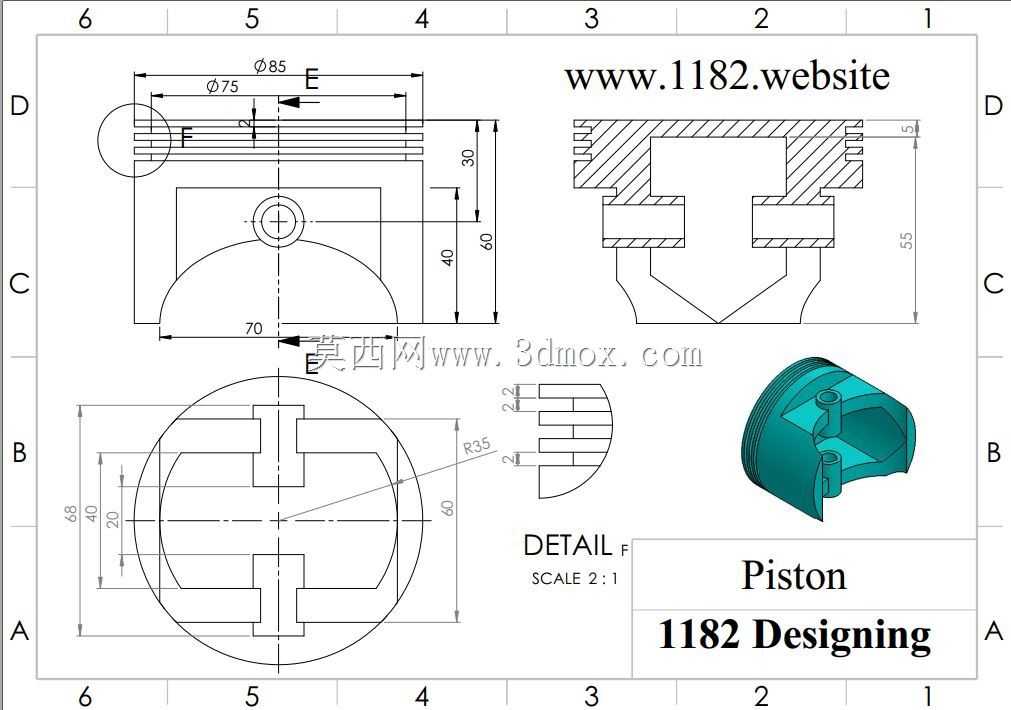

活塞作为内燃机核心往复运动部件，直接决定动力输出效率与整机运行寿命，广泛应用于乘用车发动机、商用车柴油机、小型通用汽油机、工程机械动力单元等场景，是燃油动力设备实现热能向机械能转换的关键载体。这款活塞采用剖视化结构设计，直观呈现内部销座、内腔减重、环槽密封的完整布局，头部预设三道环槽结构，最上方两道适配气环实现燃烧室高压燃气密封，最下方油环槽预留回油孔位，可将缸壁多余润滑油刮除回流至油底壳，避免机油窜入燃烧室引发积碳与异常损耗。活塞裙部采用渐变椭圆型线设计，冷态下预留热膨胀余量，工作温度升高后可与气缸壁保持均匀贴合间隙，既避免冷启动敲缸异响，也能防止热态下活塞胀死拉缸，裙部表面可根据工况需求做石墨喷涂或磷化处理，降低往复运动摩擦阻力。内部销座采用对称式支撑结构，与活塞销配合的孔位做高精度同轴度管控，可将燃烧爆发压力均匀传递给连杆，避免局部应力集中引发销座开裂，内腔采用弧形过渡的轻量化设计，在保证结构强度的前提下尽可能降低活塞往复运动惯量，减少曲轴运转的不平衡载荷。设计过程中充分考虑整机安装边界，活塞总高、环槽位置、销孔中心距均严格匹配对应排量发动机的气缸深度、连杆长度、曲轴行程参数，头部与气门的避让间隙经过运动仿真校核，可避免活塞上行至上止点时与进排气门发生碰撞，顶部燃烧室凹坑形状经过气流优化，可配合缸盖形成合理的挤流涡流，提升油气混合均匀度与燃烧效率，适配不同压缩比的动力调校需求。
