CSWA认证考试用辐条式中间轮结构设计

这款辐条式中间轮是机械传动系统中的核心过渡传动部件，主要应用于需要多级传动换向、转速匹配的中小型动力传输场景，常见于轻工输送设备、小型机床进给机构、教学实训传动台以及CSWA认证实操考核的典型命题场景中。作为传动链路里的中间过渡轮，它既不直接连接动力输入端也不对接执行输出端，核心作用是调整传动比、改变传动方向、张紧传动链路，同时分担两端传动件的负载压力，避免单级传动带来的扭矩过载或转速不匹配问题。

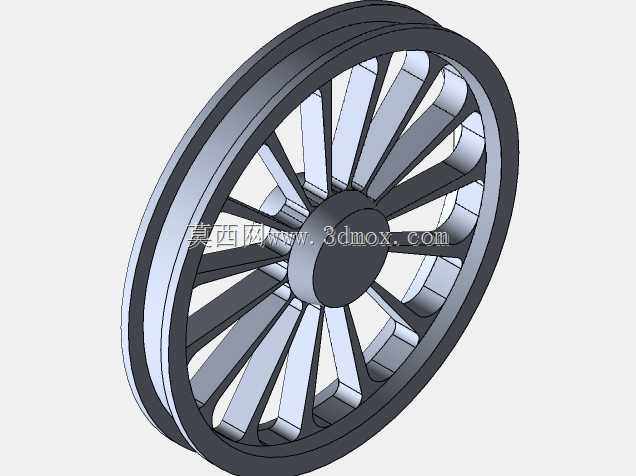

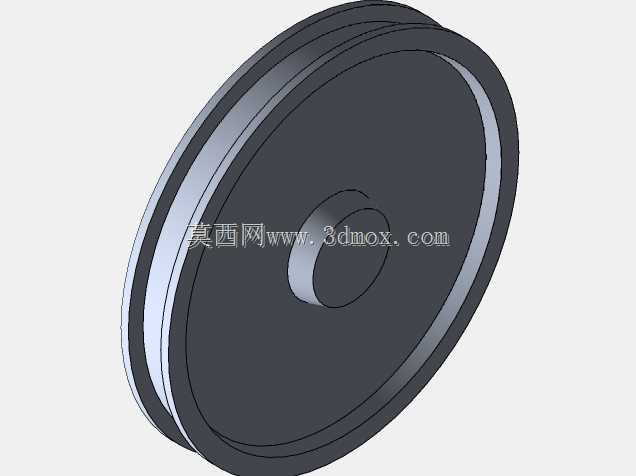

从功能特性来看，这款中间轮采用对称式辐条结构设计，轮缘部分做了等宽加厚处理，能够适配标准规格的传动带或啮合齿形带，轮缘的圆弧过渡面可以减少传动过程中的带体磨损，延长传动件的使用寿命。中心轮毂部分做了同轴凸台设计，既可以保证与配套转轴的同轴度安装精度，又能增加轮毂与轴的接触面积，提升传动过程中的扭矩传递稳定性，避免高速运转时出现轮体晃动或键槽磨损的问题。辐条采用均匀分布的渐变式宽辐条设计，相比细辐条结构拥有更高的结构强度，同时相比实心轮体大幅降低了自身重量，减少了转动惯量，让传动启停过程更加平顺，也降低了空载运转的动力损耗。

在设计思路上，这款轮体完全遵循机械设计的等强度原则，每根辐条的受力路径都经过优化，从轮毂到轮缘的截面宽度渐变过渡，能够均匀分散传动过程中轮缘受到的径向载荷与周向扭矩，避免应力集中导致的辐条断裂问题。轮体的整体对称结构设计也让动平衡调校更加简便，不需要额外增加配重块就能满足中低转速下的动平衡要求，降低了生产加工的工艺难度。在安装边界方面，这款中间轮的中心轴孔为标准圆柱孔设计，配套通用平键槽即可完成与转轴的周向固定，轮毂两端的端面可以适配标准规格的轴端挡圈，实现轮体的轴向定位，不需要定制特殊的安装紧固件，通用互换性较强。轮体的外径、辐条长度、轮毂直径的比例经过严格校核，既保证了足够的传动包角，又控制了整体安装占用空间，能够适配多数紧凑型传动腔的安装尺寸要求，不需要对原有设备的传动腔体做额外改造即可直接替换安装。
