45mm规格工业级光电成像像增强器

这款45mm规格的工业像增强器，是面向低照度光电成像场景打造的核心光电转换器件，主要应用在工业夜间巡检成像、弱光环境工业视觉检测、安防暗区监控、高能物理射线探测配套、工业无损探伤成像等领域，能够在极低光照度的环境下，将微弱的入射光信号通过光电阴极转换、微通道板电子倍增、荧光屏电光转换的流程，输出人眼或成像传感器可直接采集的清晰光学图像，解决常规成像设备在低光环境下信噪比不足、成像模糊、无法捕捉有效目标的痛点。

从产品功能特性来看，该器件采用二代像增强器光电阴极方案，有效输入口径为18mm，灵敏度可达240uA/lm，分辨率达到64lp/mm，信噪比参数为16，发光增益可达12000fL/fc，搭配P-43型号荧光屏，输出的成像画面对比度高、余晖时间适中，既可以适配人眼直接观测的使用需求，也能够匹配CCD、CMOS等数字成像传感器的采集参数，完成光电信号的数字化转换与后续的图像分析处理。器件尾部引出的多色接线，分别对应高压供电、信号控制、增益调节等不同功能引脚，接线长度预留充足，方便用户根据自身设备的内部布线空间灵活调整走线走向，适配不同的安装布局要求。

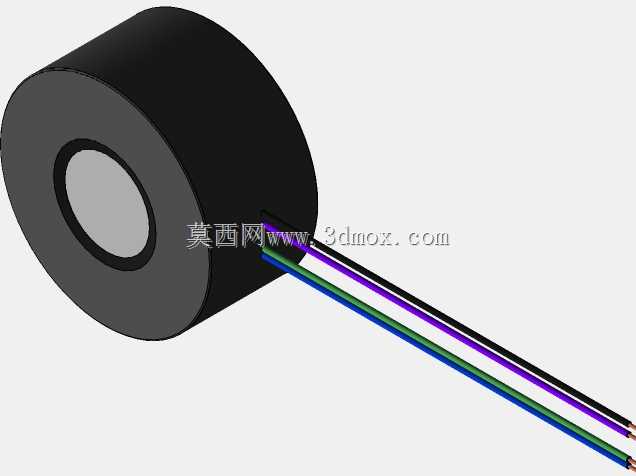

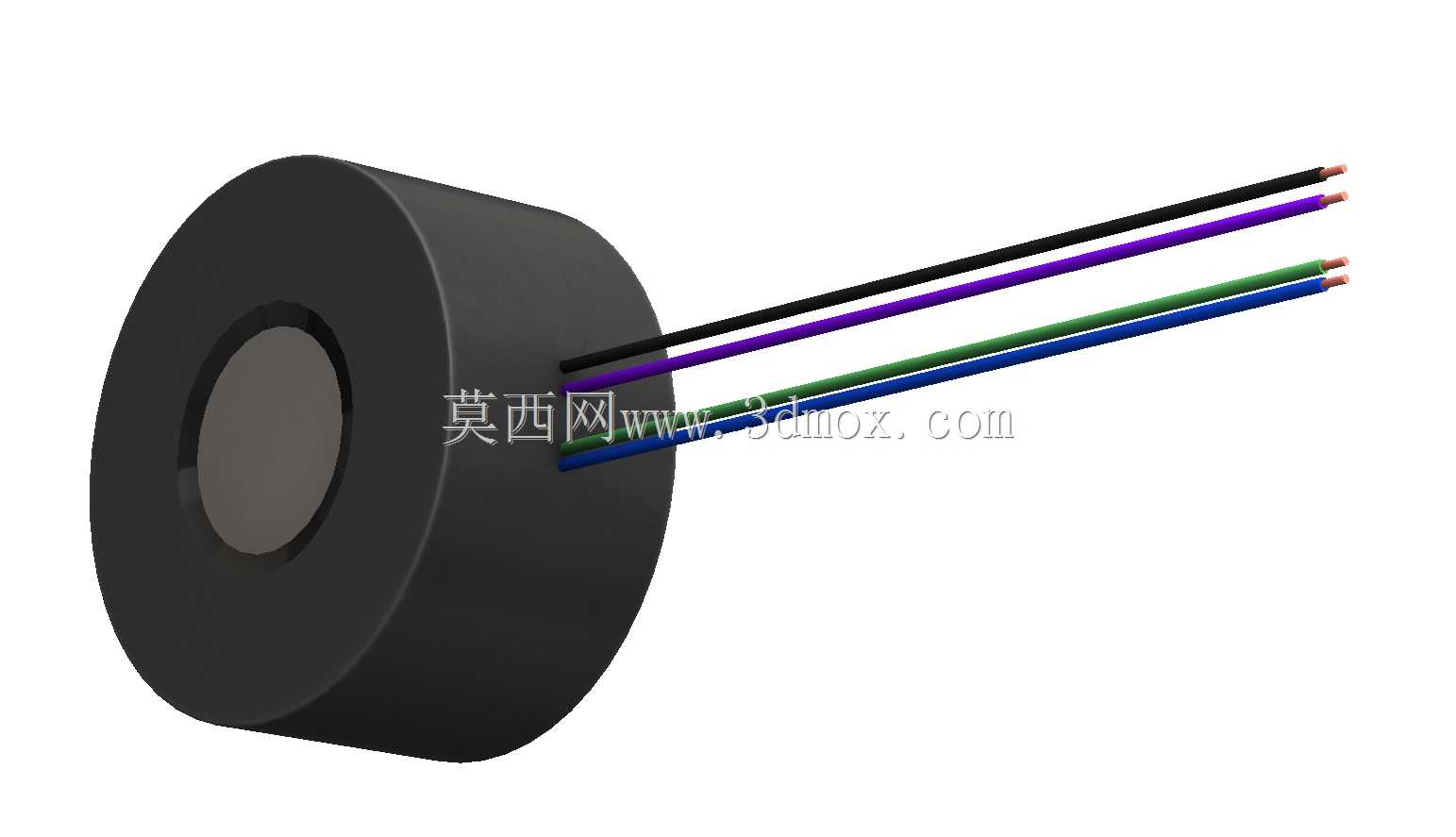

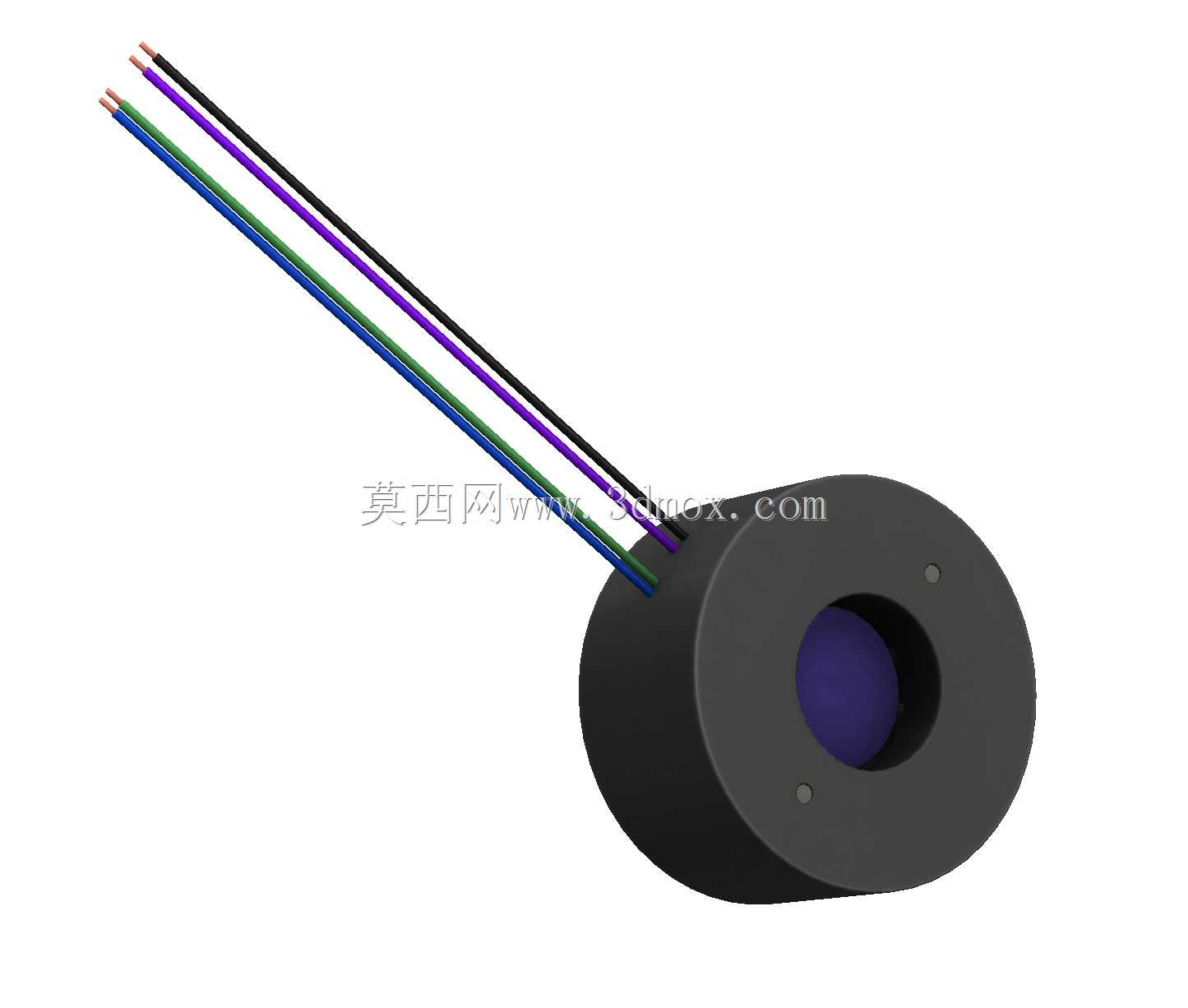

在设计思路上，这款像增强器采用了紧凑的圆柱式一体化结构设计，主体外壳为硬质阳极氧化处理的金属材质，既能够为内部的真空光电转换腔体提供足够的结构防护，避免外力磕碰导致内部真空腔体破损、器件失效，也可以起到良好的电磁屏蔽作用，隔绝工业现场复杂的电磁干扰对光电转换过程的影响，保证成像信号的稳定性。前端的中心通光孔做了精密的倒角处理，既能够避免安装过程中边缘毛刺刮伤配套的光学镜头，也可以减少通光孔边缘的杂散光反射，提升最终成像的画面纯净度。外壳上预留的两个小型定位孔，能够配合安装基座上的定位销完成器件的精准对位，保证光轴与后续成像光路的同轴度，降低安装调试的难度。

从外形尺寸与安装边界来看，器件主体外径为45mm，轴向长度控制在紧凑范围内，不需要占用过多的设备内部安装空间，既可以集成在手持便携式的弱光成像设备中，也能够嵌入到固定安装的工业在线检测系统内部。安装时需要注意为器件尾部的接线预留足够的弯曲半径，避免接线根部反复弯折导致线芯断裂，同时要保证器件周边留有一定的散热空间，虽然器件本身工作功耗较低，但长期连续工作状态下的适度散热能够进一步延长器件的使用寿命，保证光电参数的长期稳定性。该器件的输入输出接口采用标准化设计，能够与市面上常规的工业镜头、成像传感器、高压供电模块直接适配，不需要额外定制转接配件，大幅降低了用户的集成开发成本。
