电动推杆直线驱动执行机构结构设计

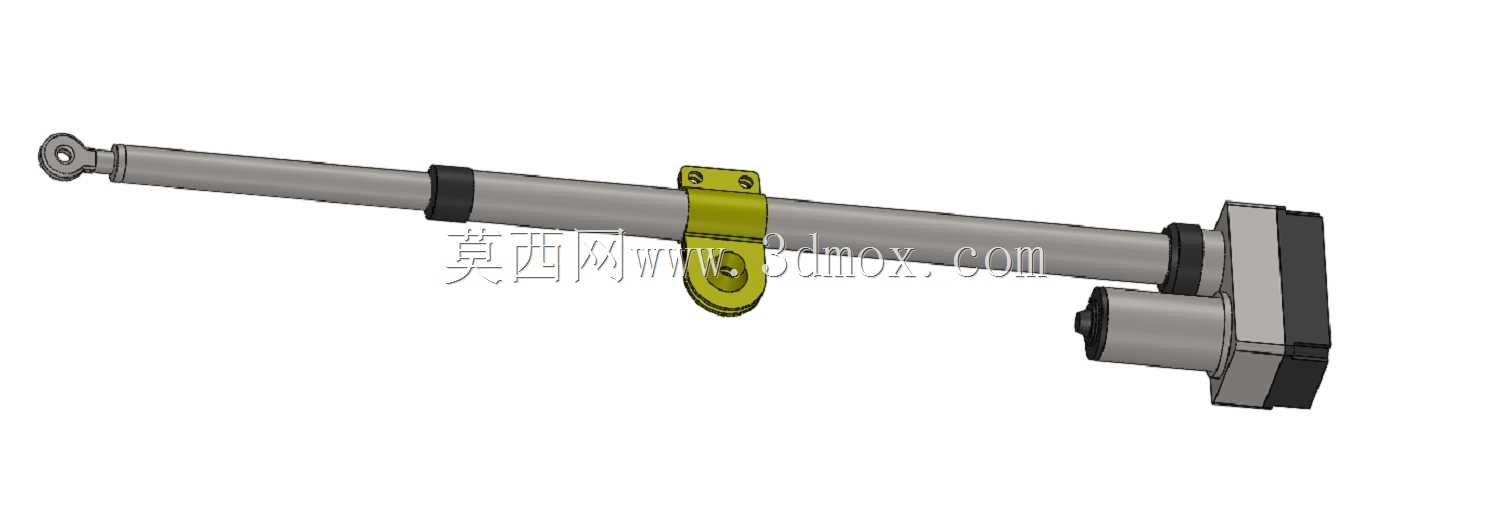

该电动直线驱动执行机构主要面向户外抛物面碟形装置的姿态调节场景设计，可广泛应用于卫星接收天线、太阳能聚光碟面、小型雷达反射面的角度俯仰调整作业，能够在露天环境下长期稳定运行，为碟形抛物面结构提供可靠的直线推拉力输出，替代传统手动调节或液压驱动方案，大幅降低运维复杂度与设备自重。从实际用途来看，该机构可通过自身的直线伸缩动作，带动抛物面碟形结构绕铰接支点转动，精准调整碟面的朝向角度，保证信号接收或聚光作业的对准精度，适配不同时段、不同方位的作业需求，同时具备自锁特性，在调整到位后可稳定保持当前姿态，不会受外力风载影响出现位置偏移。产品功能特性方面，该执行机构集成了驱动电机、减速传动组、伸缩丝杆、安装铰接端与中部固定支座，动力端采用侧置布局的驱动单元，通过内置减速结构将电机的高转速低扭矩转化为丝杆的低转速大推力输出，伸缩行程覆盖常规碟形调节的角度需求，两端的铰接结构可自适应安装过程中的角度偏差，避免刚性连接带来的卡滞问题，中部的固定支座可将机构稳定安装在设备主支架上，分散受力点提升整体结构刚性。设计思路上，整体采用长杆式同轴布局，将传动结构完全封闭在杆身内部，仅两端铰接点与中部支座外露，既可以减少户外沙尘、雨水对内部传动件的侵蚀，也能最大化压缩机构的横向占用空间，适配碟形装置背部狭窄的安装空间；杆身分段设计便于加工与装配，不同直径的杆段分别承担传动、导向、防护的功能，表面做氧化防锈处理适配户外使用环境。外形尺寸与安装边界上，机构整体为细长杆状结构，动力端为方形驱动壳体，安装时需预留驱动端的接线与散热空间，两端铰接孔的中心距随伸缩行程动态变化，中部支座的安装孔位可适配标准型材支架的安装规格，最小安装长度满足小尺寸碟形装置的调节需求，最大伸出长度可覆盖大角度俯仰的调节范围，安装过程中仅需固定中部支座与两端铰接点即可完成装配，无需额外复杂的调校工序，适配不同规格的抛物面碟形设备改造与新装需求。
