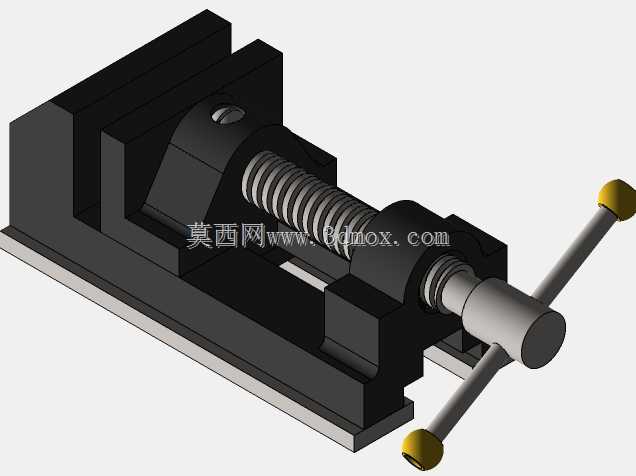

螺杆传动式机用平口台钳结构设计

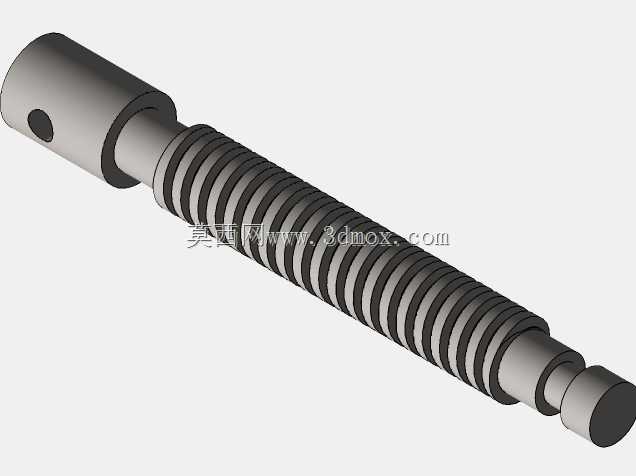

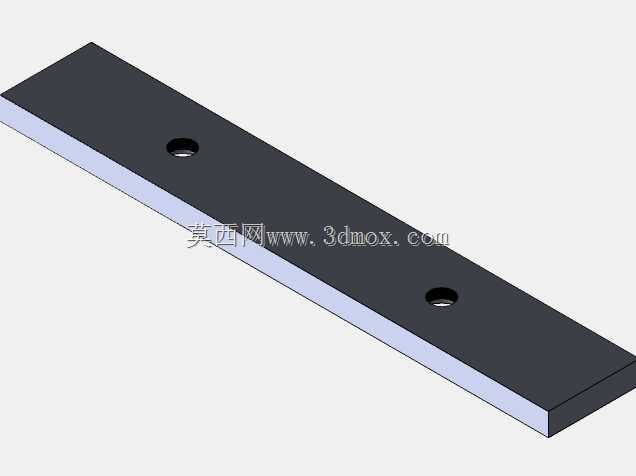

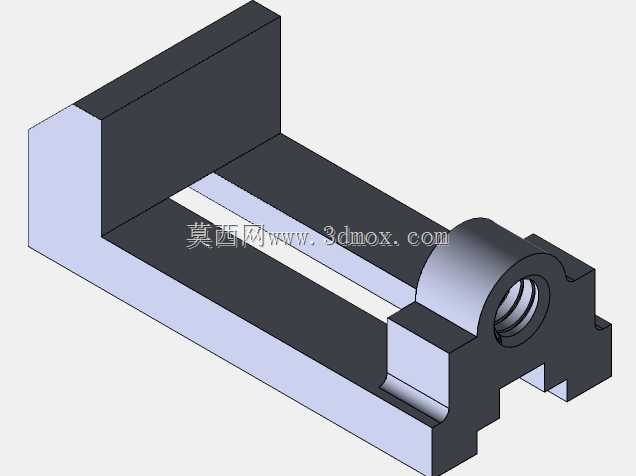

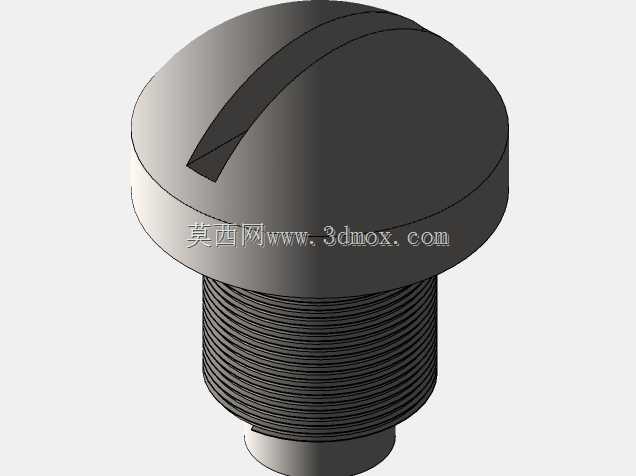

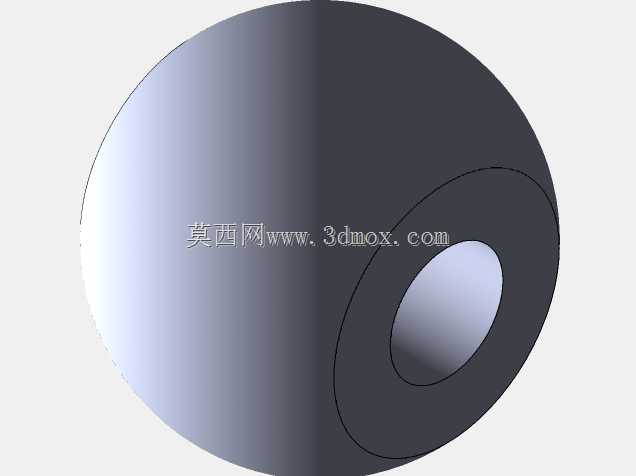

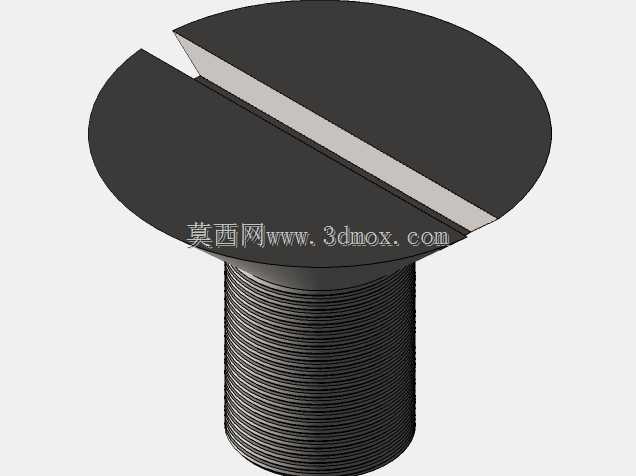

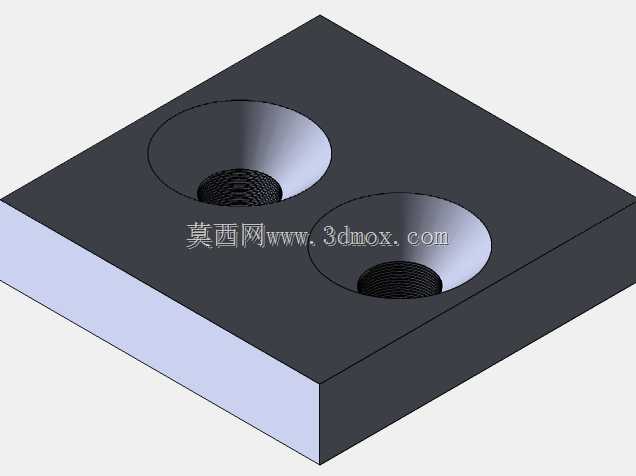

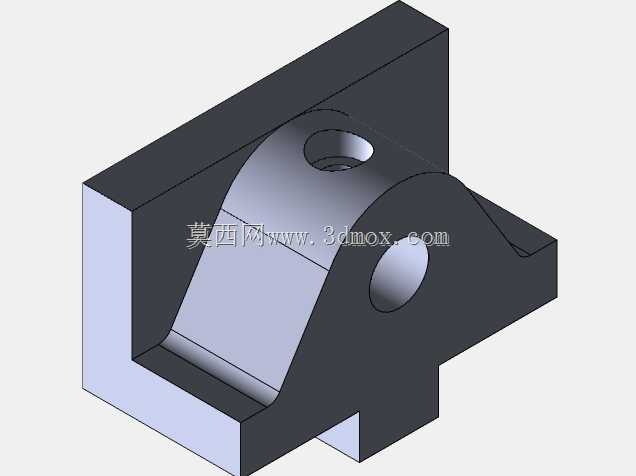

这款螺杆传动式平口台钳是机械加工场景中应用极为广泛的通用夹持工装，常见于普通铣床、钻床、小型磨床以及钳工手工操作台的工位配置中，也可适配小型雕刻机、台式攻丝机等轻型加工设备的工件固定需求，是单件小批量零件加工、试样修配、手工打磨工序里不可或缺的基础工装。它的核心用途是通过稳定的夹持力将待加工工件牢牢固定在钳口之间，避免加工过程中工件出现位移、振动或飞出的风险，保障加工精度与操作安全，既可以夹持规则的方形、矩形金属坯料，也可配合定制软钳口夹持异形件、薄壁件等特殊工件。从功能特性来看，这款台钳采用梯形螺杆传动结构，具备良好的自锁性能，当摇动手柄带动螺杆旋转推动活动钳身进给时，夹持力不会因为加工过程中的振动出现松脱，梯形螺纹的传动强度高、耐磨性好，能够承受较大的夹持扭矩，长期频繁使用也不易出现滑牙、变形等问题；固定钳身与活动钳身的配合导轨采用宽面滑动结构，配合间隙经过合理设计，既保证活动钳身移动顺畅无卡滞，又能将钳身的晃动量控制在极小范围内，保障夹持后的工件位置精度。整体设计思路围绕实用性与可靠性展开，底座采用一体式加厚铸铁结构，底部预留了标准的安装螺栓孔位，可以直接固定在机床工作台或者专用工装台面上，安装边界适配国内多数通用机床的T型槽间距，无需额外改装即可完成装配；钳口部位设计了可更换的硬质钳口板，表面加工有交叉防滑齿纹，能够增大与工件的接触摩擦力，当钳口磨损后只需松开固定螺丝即可更换新的钳口板，大幅延长台钳整体使用寿命；操作手柄采用长力臂设计，端部配有防滑握头，操作人员只需施加较小的力即可获得足够的夹持力，手柄与螺杆的连接采用活动铰接结构，在空间受限的工位可以调整手柄角度完成夹紧操作。整体外形结构紧凑，整体长度适配常规小型机床的工作台面尺寸，钳身高度经过优化，既保证足够的结构刚性，又不会因为过高导致加工时刀具行程不足，活动钳身的最大开合距离覆盖了多数常规小型零件的加工尺寸需求，能够满足日常维修、小批量生产、教学实训等多种场景的使用要求。
