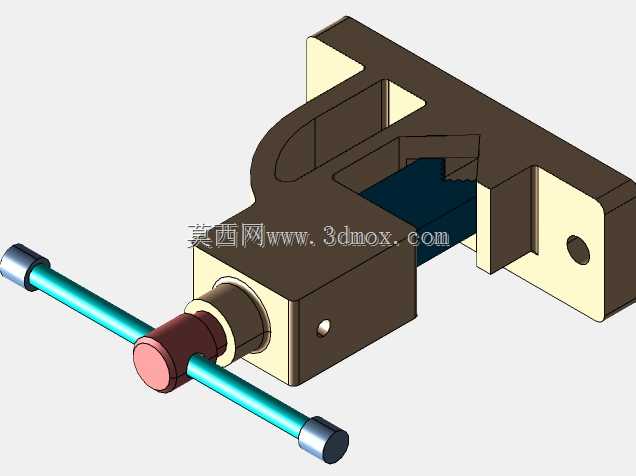

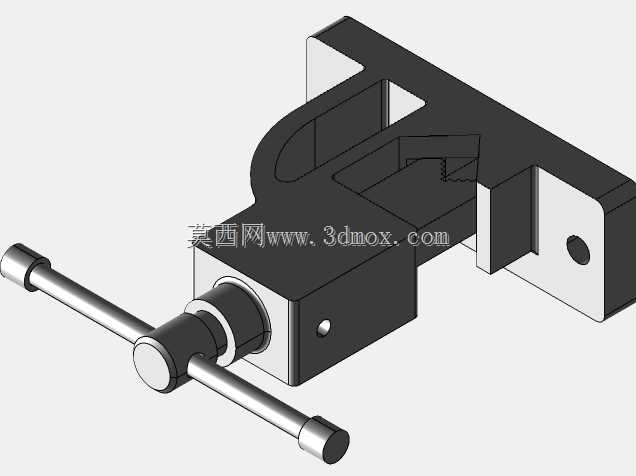

手动式管子夹持虎钳装配结构

这款手动管子虎钳是钳工现场、管道预制、小型机加工工位常用的夹持类工装，主要针对圆形金属管材、棒料类工件的固定需求设计，适配现场套丝、切割、修磨、小余量端面加工等作业场景，能够在作业过程中提供稳定的夹持力，避免工件受切削力、扭转力作用出现打滑、偏移问题，保障作业精度与操作安全。

从功能特性来看，该虎钳采用C型开口式主体框架结构，框架一侧设置固定夹持挡块，另一侧配置丝杠推进式活动夹块，夹块与固定挡块的夹持面做了适配圆弧面的咬合结构，能够与圆形管材外壁形成多点贴合接触，相比平口钳的平面夹持，可大幅提升圆形工件的夹持稳定性，避免装夹过程中工件表面被夹伤或出现转动窜动。驱动部分采用穿杆式手动丝杠结构，配套长力臂操作杆，操作人员无需额外辅助工具，仅通过扳动操作杆即可带动丝杠旋转，推动活动夹块完成开合动作，可根据不同管径的工件灵活调整夹持开口范围，适配多规格小直径管材的装夹需求。

设计过程中优先考虑了现场使用的实用性与结构可靠性：主体框架采用一体式铸造成型思路，壁厚分布经过受力校核，在丝杠推力作用下框架变形量控制在极小范围内，保障长期反复装夹使用的结构刚性；丝杠与活动夹块之间设置转动衔接结构，将丝杠的旋转运动转化为夹块的直线进给运动，避免夹块随丝杠同步转动刮伤工件表面；操作杆采用贯穿式设计，可根据所需夹紧力的大小调整扳动力臂长度，在夹持大直径、硬度较高的工件时，可通过延长力臂降低操作人员的施力强度。

从安装边界与外形尺寸来看，该虎钳整体结构紧凑，底座预留了螺栓安装孔位，可直接固定在钳工工作台、移动式工装架上使用，安装时需保证底座与工作台面完全贴合，避免装夹受力后出现晃动；整体外轮廓无突出尖锐结构，操作空间预留充足，操作人员扳动操作杆时不会与周边工装、台架发生干涉；夹持开口范围覆盖常规小口径管材加工需求，活动夹块的进给行程经过合理规划，既满足多规格工件的装夹适配性，也避免行程过长导致结构冗余、整体体积过大的问题，适合空间有限的现场维修工位、小型加工班组使用。

在实际使用场景中，这类虎钳不仅可用于管道安装现场的管材加工作业，也可配套小型台钻、手持打磨工具完成小型轴类、管件类零件的修配作业，装夹操作简单快捷，无需复杂的调试步骤，对操作人员的技能要求较低，能够有效提升现场小件加工作业的效率，减少工件固定所需的辅助时间。
