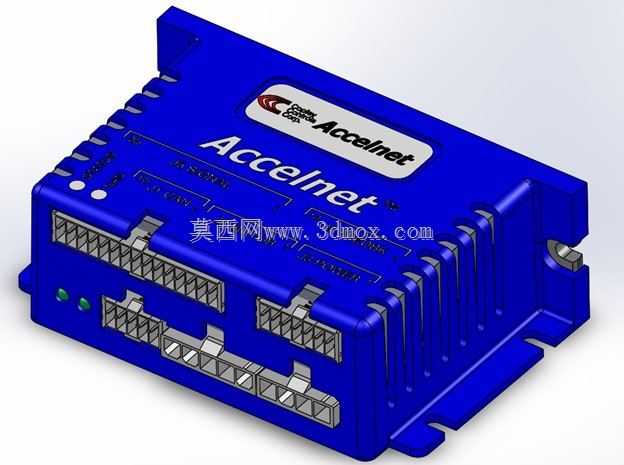

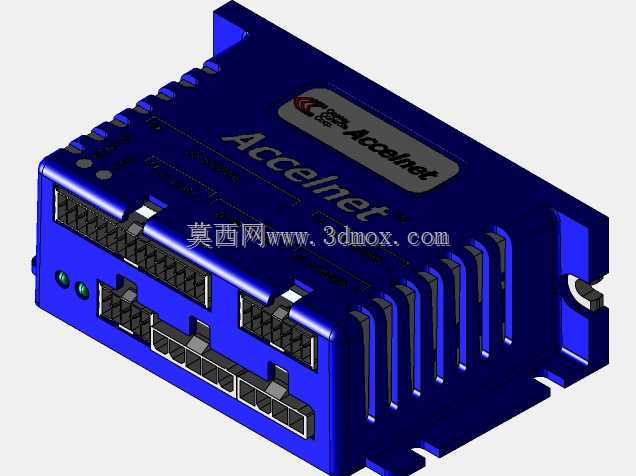

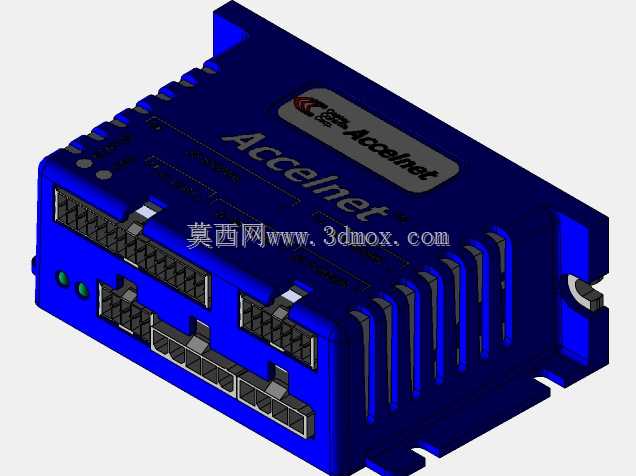

紧凑型直流供电伺服驱动器结构设计

这款紧凑型直流供电伺服驱动器，主要面向工业自动化领域中对安装空间有严格限制的应用场景，常见于小型协作机器人关节、桌面型精密运动平台、医疗检测设备运动模组、半导体晶圆搬运机构以及便携式工业检测装置的动力控制环节，能够在狭小的设备腔体内部完成部署，无需占用过多柜体安装空间，适配各类集成度较高的机电一体化设备设计需求。

该驱动器的核心用途是实现交流无刷电机与直流有刷电机的全闭环控制，可同时完成电机位置、运行转速、输出转矩的三重精准调控，支持多种指令输入模式，能够匹配上位运动控制器的脉冲、模拟量、总线类控制信号，在运行过程中可实时采集电机编码器反馈数据，动态调整输出电流与驱动波形，保障电机运行过程中的响应速度与控制精度，避免出现丢步、转矩波动过大等问题，满足精密运动场景下的严苛控制要求。

从功能特性来看，这款驱动器集成了过流保护、过压保护、过热保护以及编码器异常检测机制，能够在复杂工业供电环境下稳定运行，其内置的控制算法可适配不同功率等级的微小型伺服电机，无需额外搭配外置信号调理模块，即可完成电机参数自整定，大幅降低现场调试的工作量。驱动器的接口采用分区布局设计，动力接口、信号接口、通讯接口分别布置在壳体不同侧边，接线时可避免不同类型线缆之间的信号干扰，同时接口均采用防呆设计，能够有效防止现场接线过程中出现插反、错接的问题。

在设计思路上，这款产品优先考虑紧凑化与高可靠性的平衡，壳体采用一体化铝合金挤压成型工艺，既能够为内部功率器件提供良好的散热路径，又可保证整体结构的强度，外壳表面的散热筋结构在不增加整体外形尺寸的前提下，扩大了散热面积，保障驱动器在额定负载下长时间运行时的温度处于合理区间。安装方式同时支持底板螺丝固定与导轨卡扣安装两种模式，能够适配不同设备内部的安装结构，壳体边角做了圆弧过渡处理，避免安装过程中划伤操作人员或线缆绝缘层。

从安装边界来看，这款驱动器整体外形为扁平化长方体结构，厚度控制在较薄的区间内，安装孔位按照通用工业伺服驱动器的孔距标准设计，可直接替换同功率等级的传统伺服驱动器，无需对原有设备的安装板进行重新加工。接线端预留了足够的线缆弯曲空间，即使采用带屏蔽层的粗线径动力线缆，也可完成顺利插接，不会出现线缆过度弯折导致的接触不良问题，整体设计充分考虑了工业现场安装与维护的便捷性。
