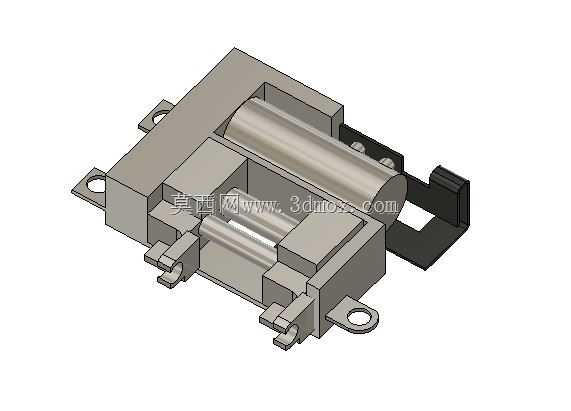

微型步进直线驱动执行机构结构设计

这款微型步进电机直线驱动器，是面向狭小安装空间内精密直线位移需求开发的集成式执行部件，目前广泛应用在便携式医疗检测设备的试剂推送模块、桌面级3D打印设备的微调进给单元、小型光学仪器的镜头调焦机构、消费类电子精密组装工位的微型压装组件等场景中，能够在有限的设备内部空间里，提供稳定可控的直线往复动力输出。

从实际用途来看，它替代了传统“旋转步进电机+外接丝杆传动副”的分体式传动方案，将步进驱动的动力生成、旋转到直线的运动转换、输出端的负载连接结构全部集成在同一壳体内部，省去了用户额外设计传动转接结构、校准传动同轴度的工序，直接接入对应控制脉冲信号即可实现指定行程、指定速度的直线推拉动作，大幅降低了终端设备的动力单元开发周期。

产品功能特性上，它依托步进电机的开环控制特性，可实现微米级的进给分辨率，无需额外加装位移反馈元件即可完成精准的位置控制，同时自带的安装固定耳座设计了标准通孔，可直接通过螺丝锁附在设备的安装基板上，输出端的卡扣式接口能够快速对接不同的负载推杆，适配不同场景的负载连接需求。整体结构做了轻量化设计，金属壳体既保证了结构强度，也能为内部的电磁组件提供有效的磁屏蔽，避免驱动工作时的电磁干扰影响设备内其他精密元件的正常运行。

从设计思路来看，这款结构针对小空间应用场景做了高度集成化优化，将原本外置的丝杆螺母副内嵌在电机转子内部，大幅压缩了整体的轴向尺寸，同时对定子线圈的排布做了紧凑化调整，在保证输出扭矩满足直线推力需求的前提下，尽可能缩小了整体的径向轮廓。外壳的固定耳座采用对称式布局，既可以正装也可以反向安装，适配不同设备的安装空间走向，侧边的走线卡扣结构能够规整收纳驱动供电线缆，避免设备内部线缆杂乱干涉运动部件。

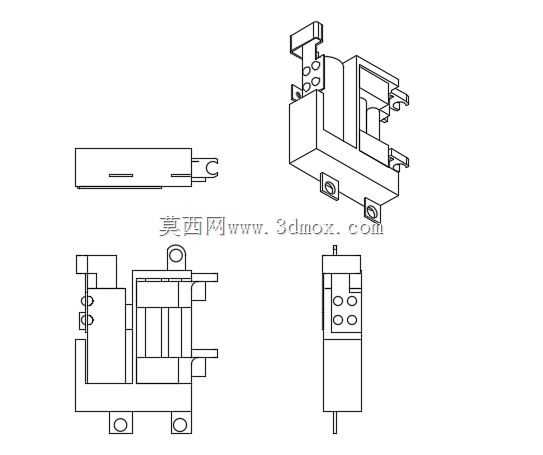

外形尺寸与安装边界方面，整体结构的长宽高轮廓控制在极小的范围内，四个安装孔的孔位间距做了标准化设计，适配多数小型自动化设备的通用安装孔位规范，输出端的直线运动行程预留了足够的安全余量，不会出现超程碰撞壳体的问题，整体的安装公差设计合理，既保证了安装时的操作便利性，也能避免安装间隙带来的传动精度损失。
