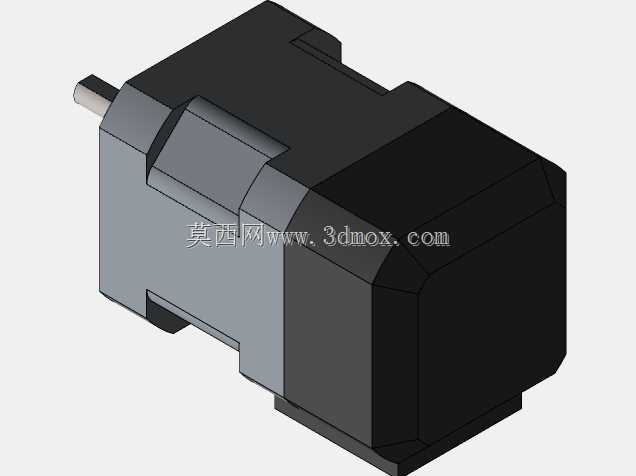

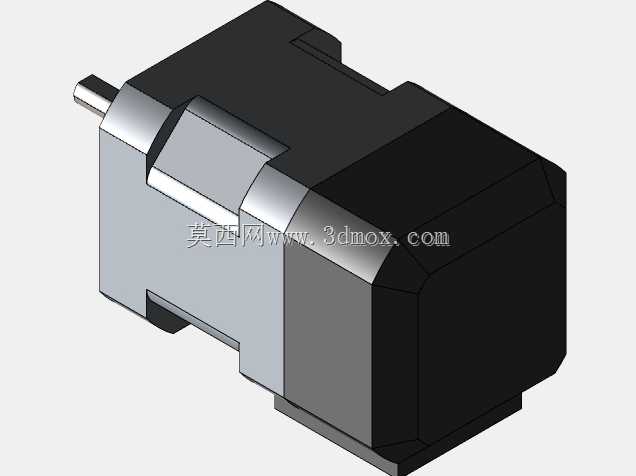

17HS16-2004D-E1000闭环步进电机结构设计

这款闭环步进电机是面向精密传动场景开发的执行元件，核心应用覆盖3D打印进给轴、小型桌面数控设备走刀机构、自动化点胶设备位移平台、智能仓储分拣模组的动力输出端，也可适配小型机械臂关节驱动、光学检测设备的调焦机构等对位置精度有较高要求的工位。相较于常规开环步进电机，这款产品集成了1000CPR分辨率的编码器单元，能够实时反馈转子的实际位置，在运行过程中可自动补偿丢步误差，既保留了步进电机低速大扭矩、成本可控的优势，又具备接近伺服电机的位置控制精度，有效解决了传统开环方案在负载突变时容易出现的失步、过冲问题，大幅提升设备运行的稳定性。从设计思路来看，整体采用一体化集成结构，将编码器模块与电机本体封装在同一壳体内，既减少了外部接线的复杂度，也降低了分体式安装带来的同轴度误差风险；机身采用方形安装端面设计，匹配NEMA17标准的安装孔位，能够直接兼容市面上绝大多数同规格开环步进电机的安装位，用户在设备升级改造时无需重新设计安装支架，可实现快速替换。机身外壳做了分段式结构设计，前端预留出轴的支撑段采用加厚结构，内置高精度轴承支撑输出轴，可承受一定的径向负载，适配带轮、丝杠等不同传动连接件的安装需求；后端的编码器舱做了密封处理，可阻挡加工场景中的粉尘、切削液雾气侵入，延长内部光电元件的使用寿命。在安装边界上，机身的长宽尺寸遵循42mm系列步进电机的通用规范，输出轴的直径、伸出长度都做了标准化设计，用户在选型时可直接匹配常规的联轴器、同步轮等标准传动件，无需额外定制连接件；机身的出线方向做了侧向优化，在紧凑安装空间内不会与周边的结构件产生干涉，适配小型自动化设备内部局促的布线环境。整体结构在设计时充分平衡了性能、安装兼容性与成本控制，既能够满足中小负载精密传动的精度要求，又能降低设备的整体改造成本，是小型自动化设备升级精密驱动方案的高适配性选择。
