Cat5标准重载牵引挂接座结构设计

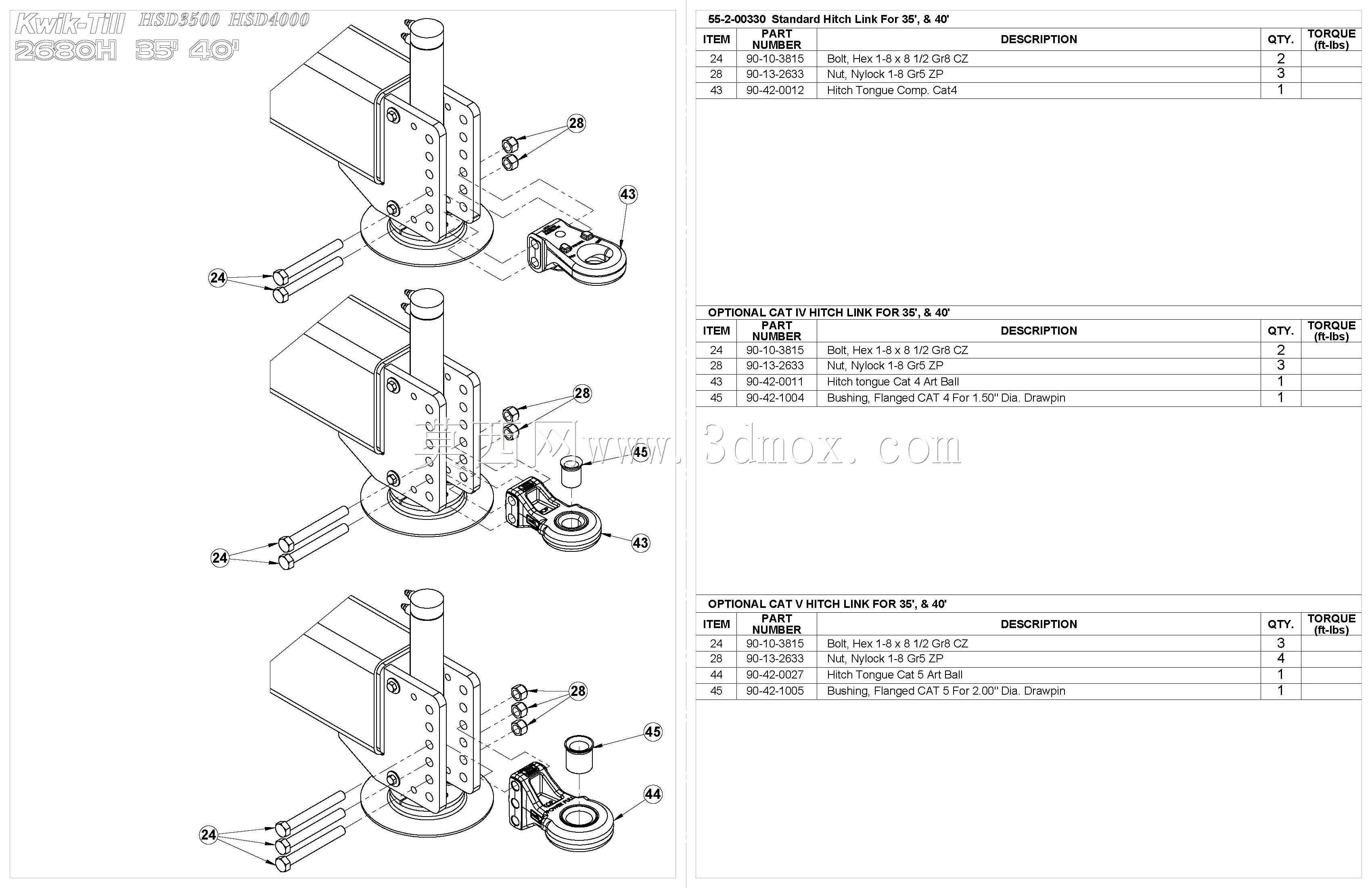

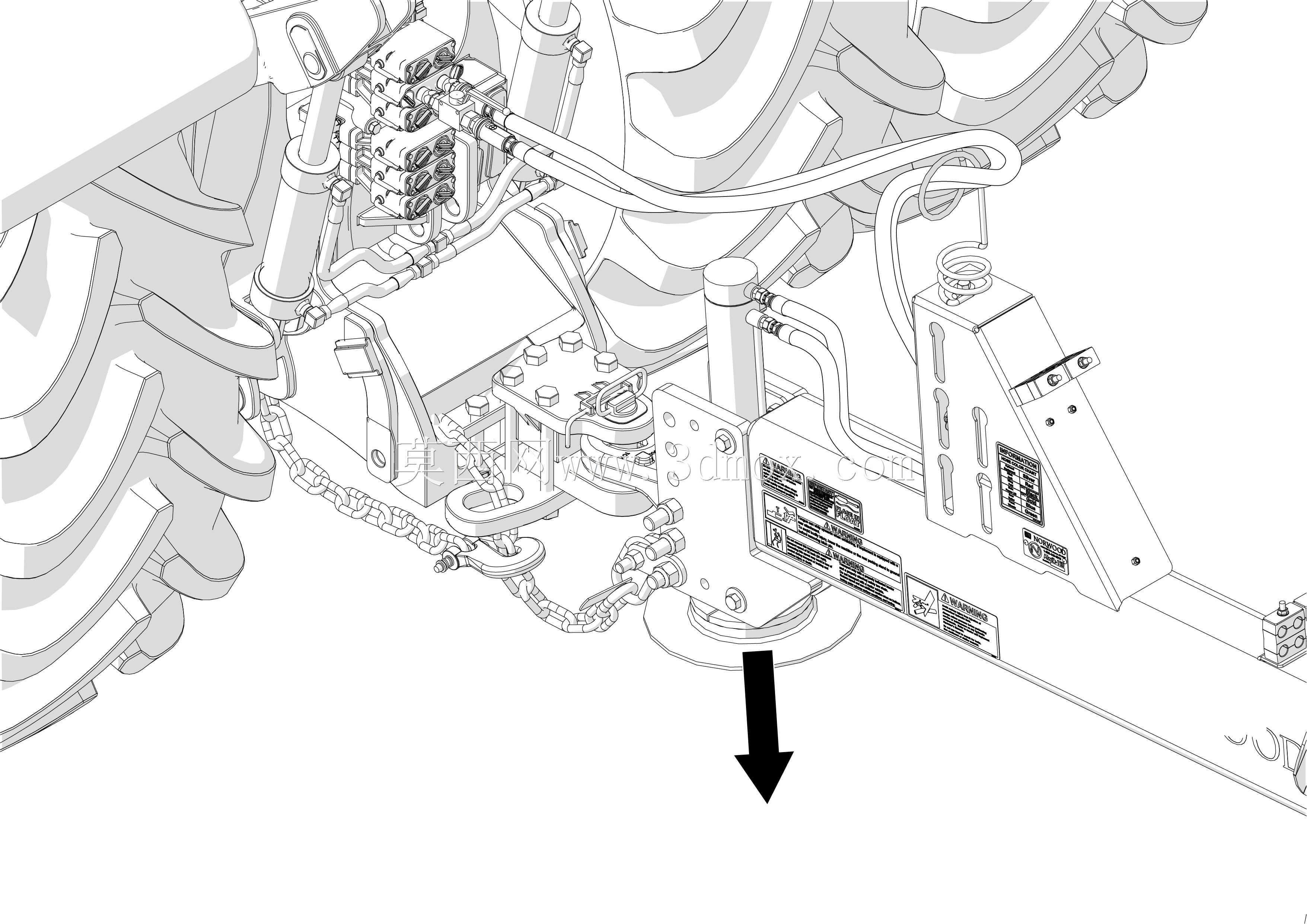

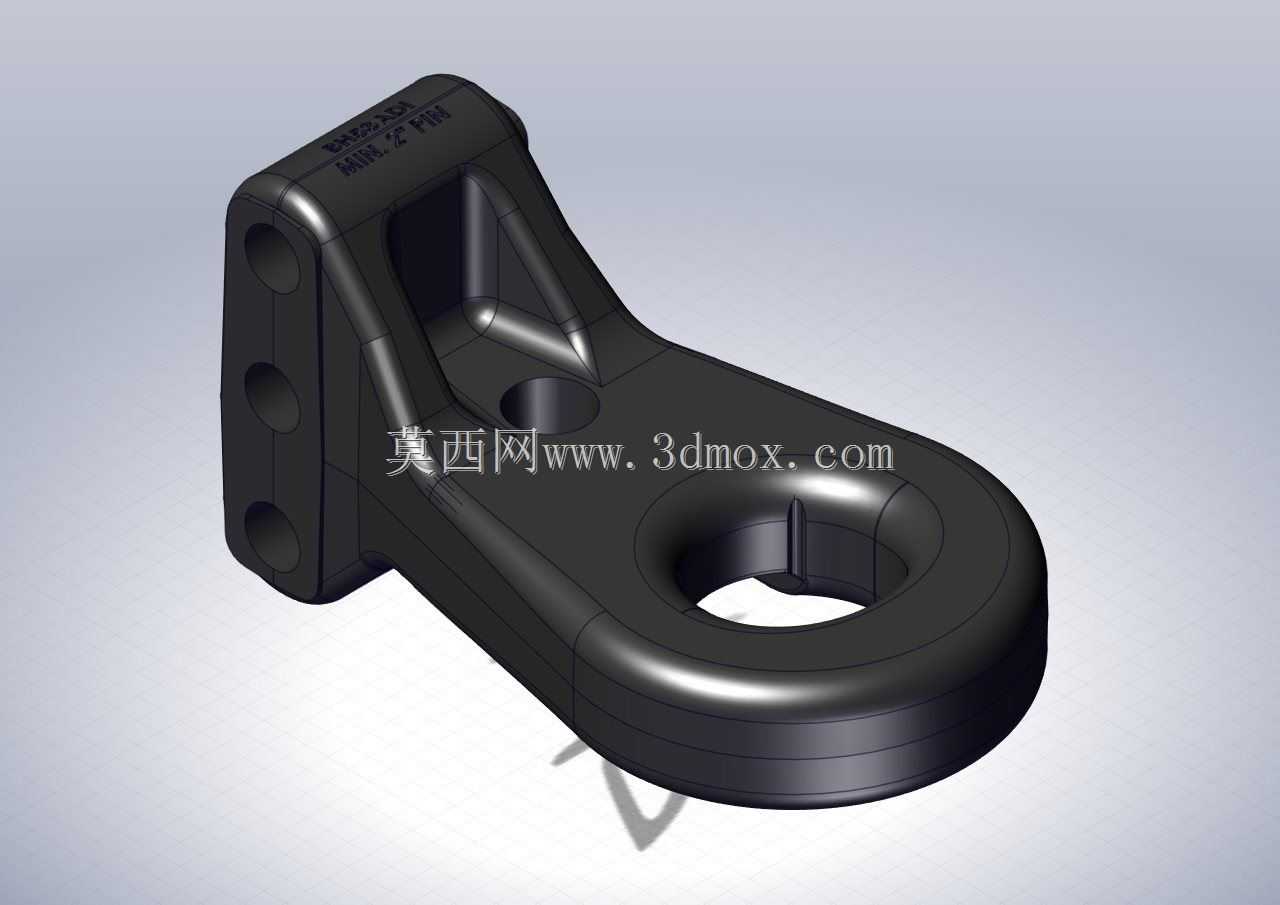

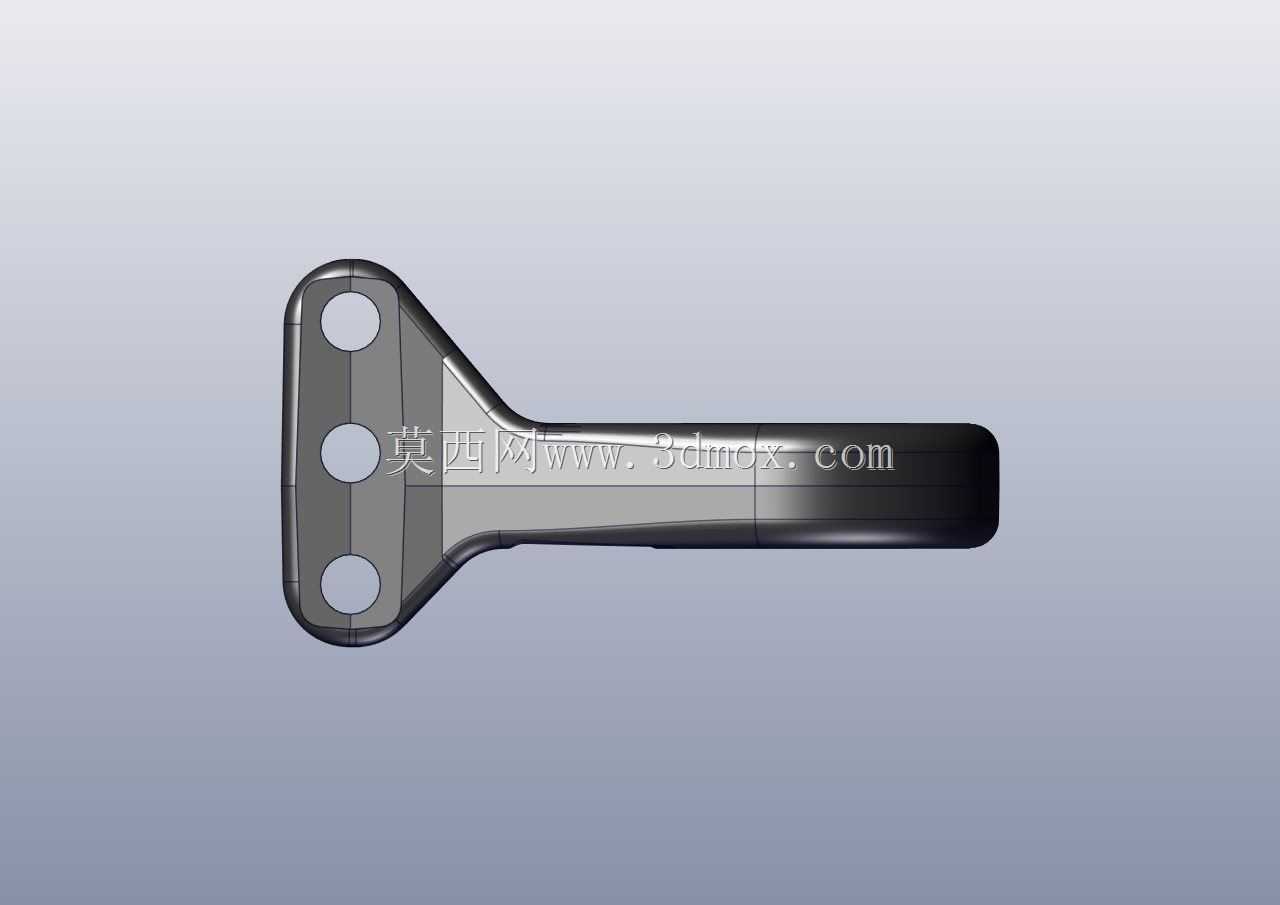

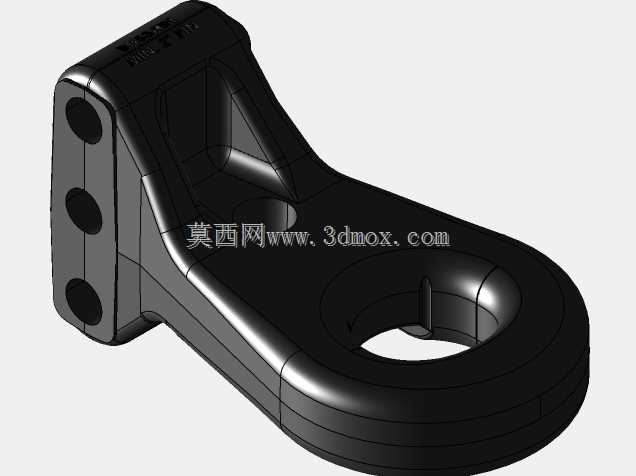

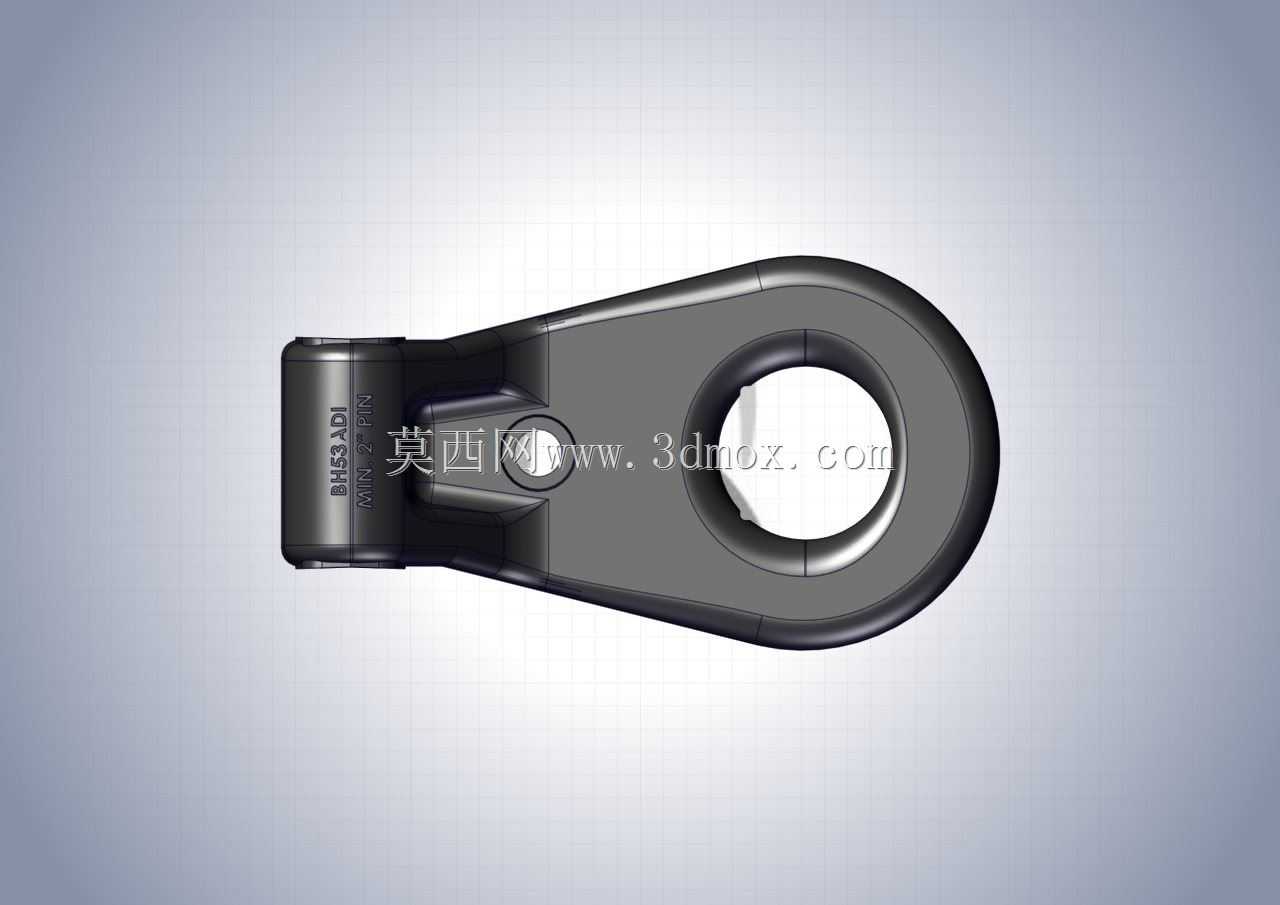

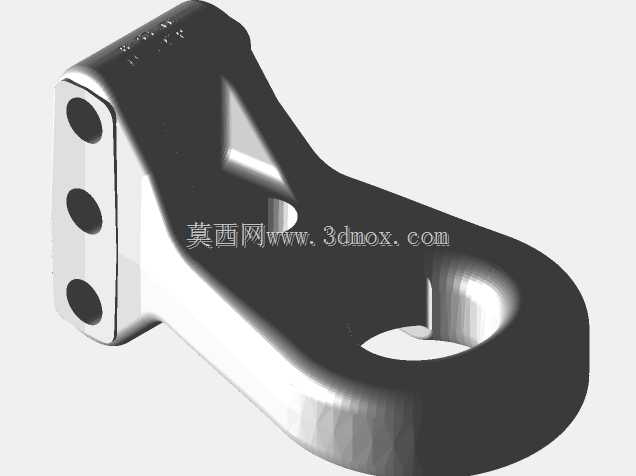

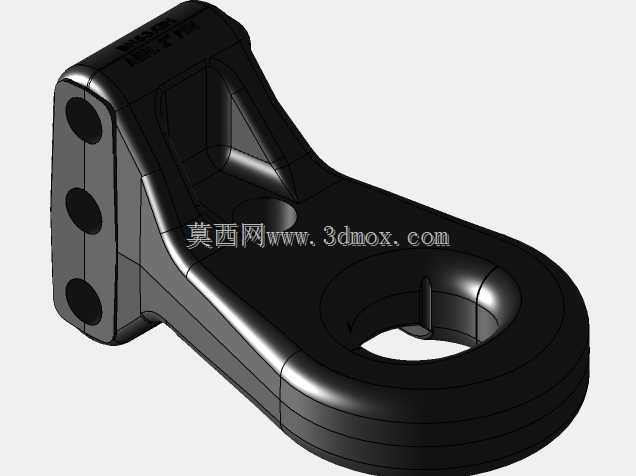

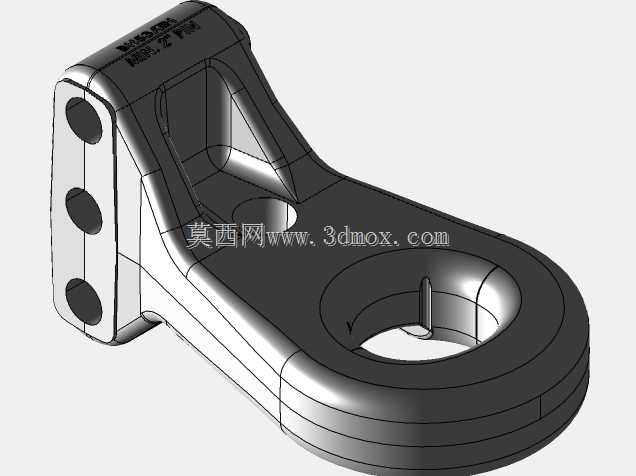

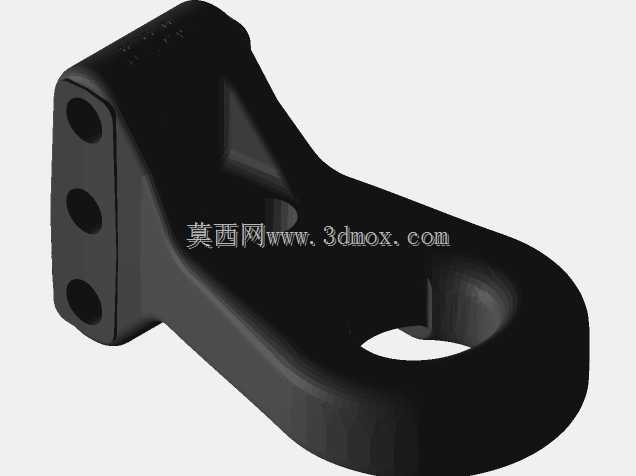

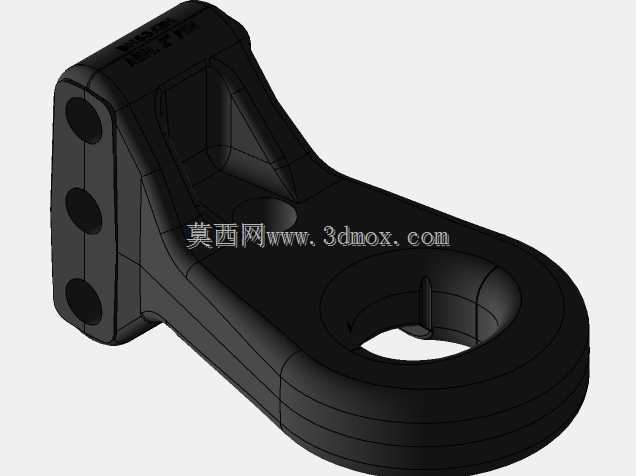

这款Cat5标准牵引挂接座是重型拖挂作业场景下的核心连接承载部件，主要应用于大型农用作业机组、重型工程拖挂设备、工业场地重载转运挂车的牵引连接环节，承担着主作业设备与拖挂单元之间的动力传递、载荷缓冲、转向适配的核心作用，是保障重载拖挂作业安全稳定的关键结构件。从实际作业场景来看，该部件需要应对非铺装路面的颠簸冲击、大吨位拖挂的静载拉力、急启急停工况下的瞬时过载，以及转向过程中多方向的交变载荷，因此整体结构设计完全围绕高承载、抗疲劳、易安装的核心需求展开。产品主体采用一体化弯臂式结构，左侧为立式安装基面，基面上设置三个等距排布的沉头安装孔，可通过高强度螺栓与牵引车尾部的安装梁牢固贴合，安装孔的孔位公差经过严格控制，能够保证安装后基面与牵引梁完全贴合，避免局部应力集中导致的结构变形。右侧为环形牵引挂接孔，孔内壁做了加厚圆弧过渡处理，挂接孔的内径尺寸适配Cat5标准的牵引销尺寸，能够保证牵引销插入后间隙控制在合理范围，既避免间隙过大带来的作业冲击，也不会因为间隙过小导致挂接拆卸困难。连接立式安装面与环形挂接端的弯臂部分，采用了大圆角过渡的变截面设计，在应力集中的弯折区域做了局部加厚加强，同时在弯臂内侧设置了三角形加强筋结构，能够将挂接端承受的拉力均匀分散到整个安装基面，避免局部应力超过材料屈服强度。整体外形的安装边界经过优化，立式安装面的长宽尺寸适配主流重型牵引车尾部的标准安装梁间距，环形挂接端的中心高度符合Cat5拖挂接口的标准高度要求，安装后不会与车尾的其他附属部件发生干涉，挂接作业时牵引环的操作空间充足，操作人员可以快速完成牵引销的插拔锁定。部件表面的所有棱边都做了倒圆角处理，既避免了应力集中导致的疲劳裂纹产生，也能消除安装使用过程中的锐边划伤风险，整体结构没有多余的冗余设计，在满足最大承载要求的前提下尽可能控制了部件自重，兼顾了强度与轻量化的需求。
