重型车辆用Cat3标准牵引钩结构设计

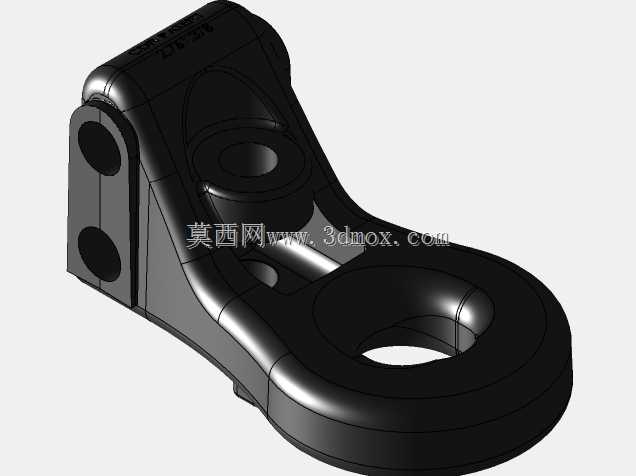

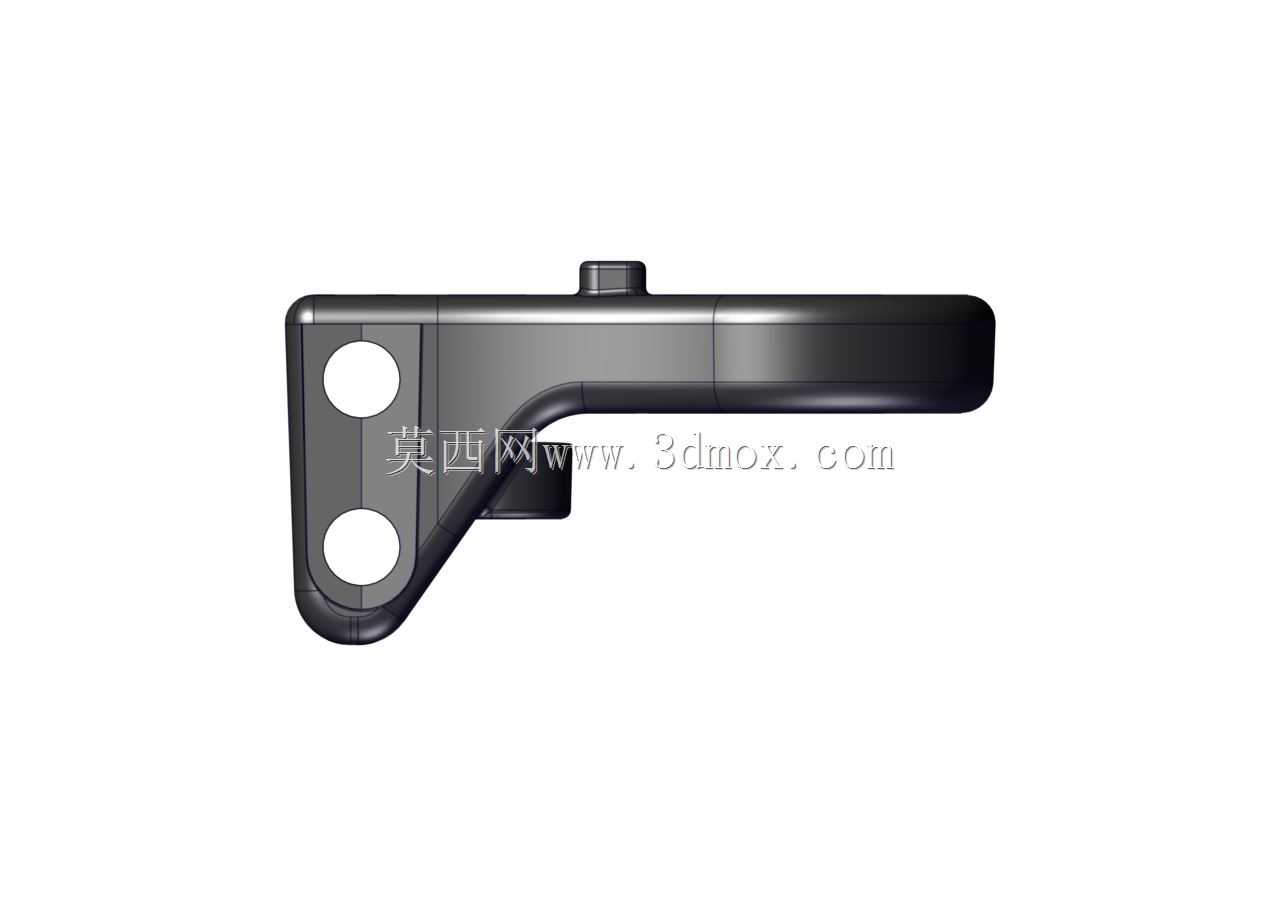

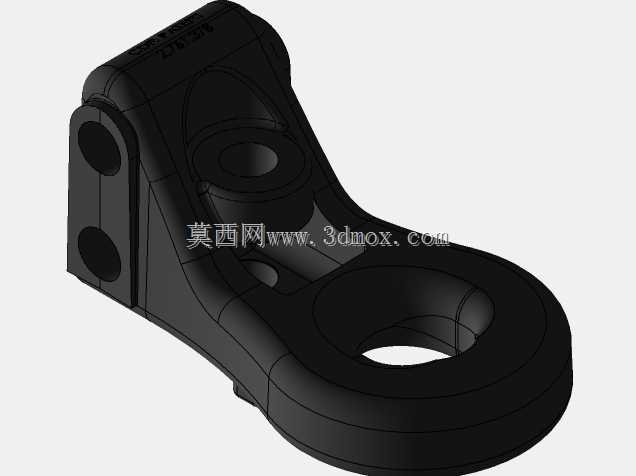

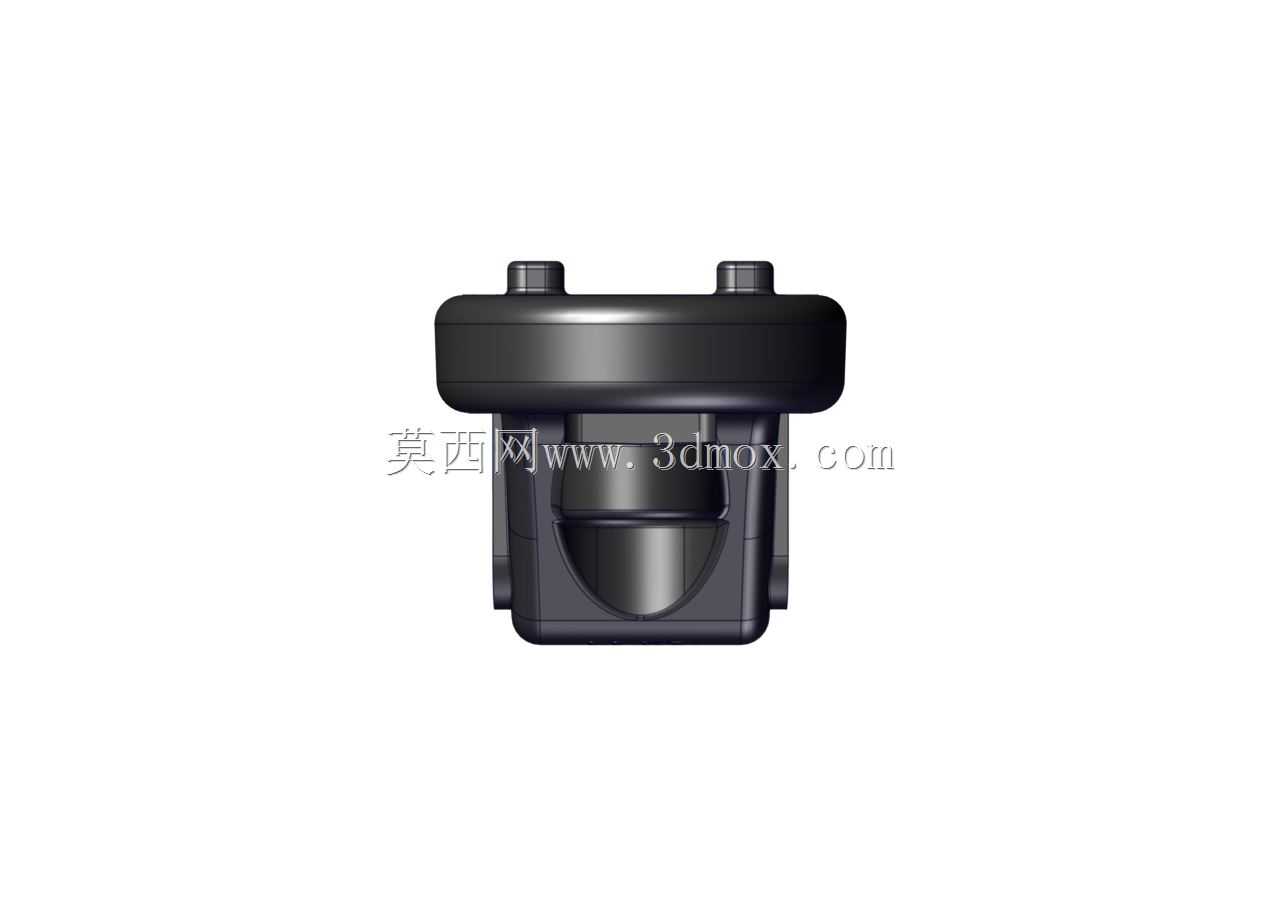

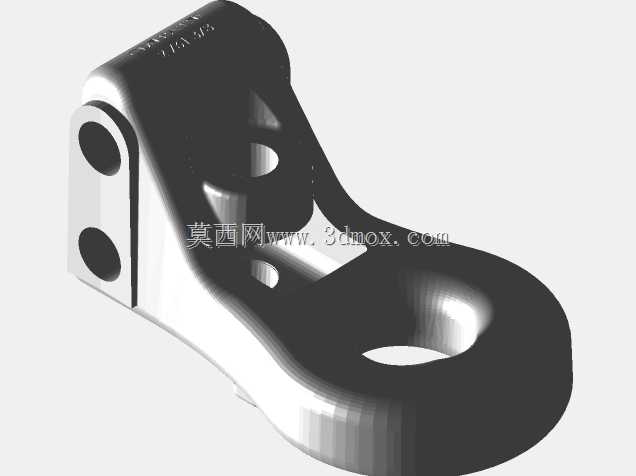

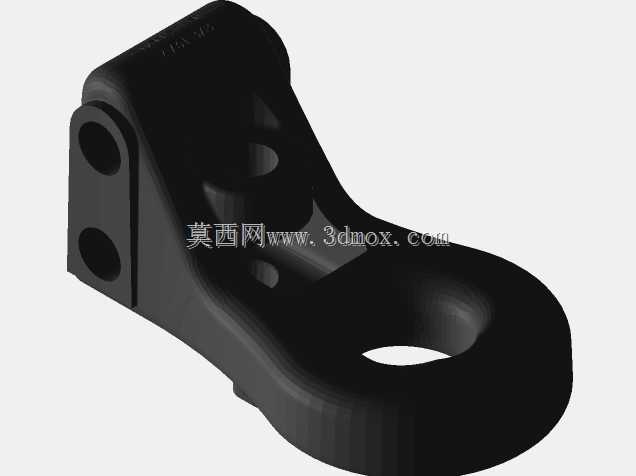

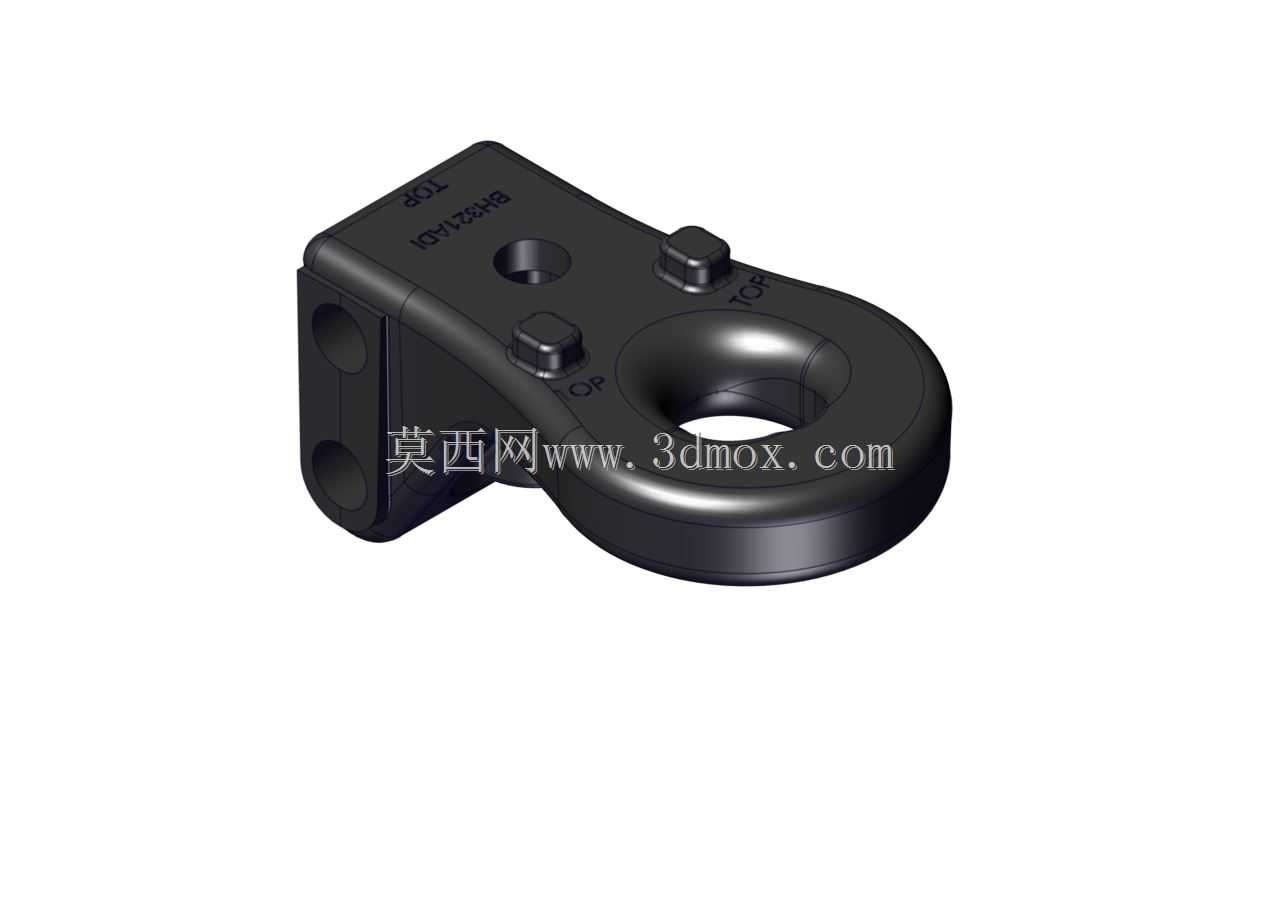

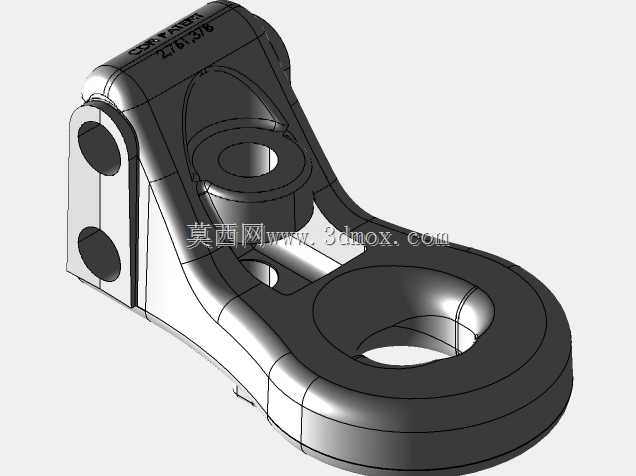

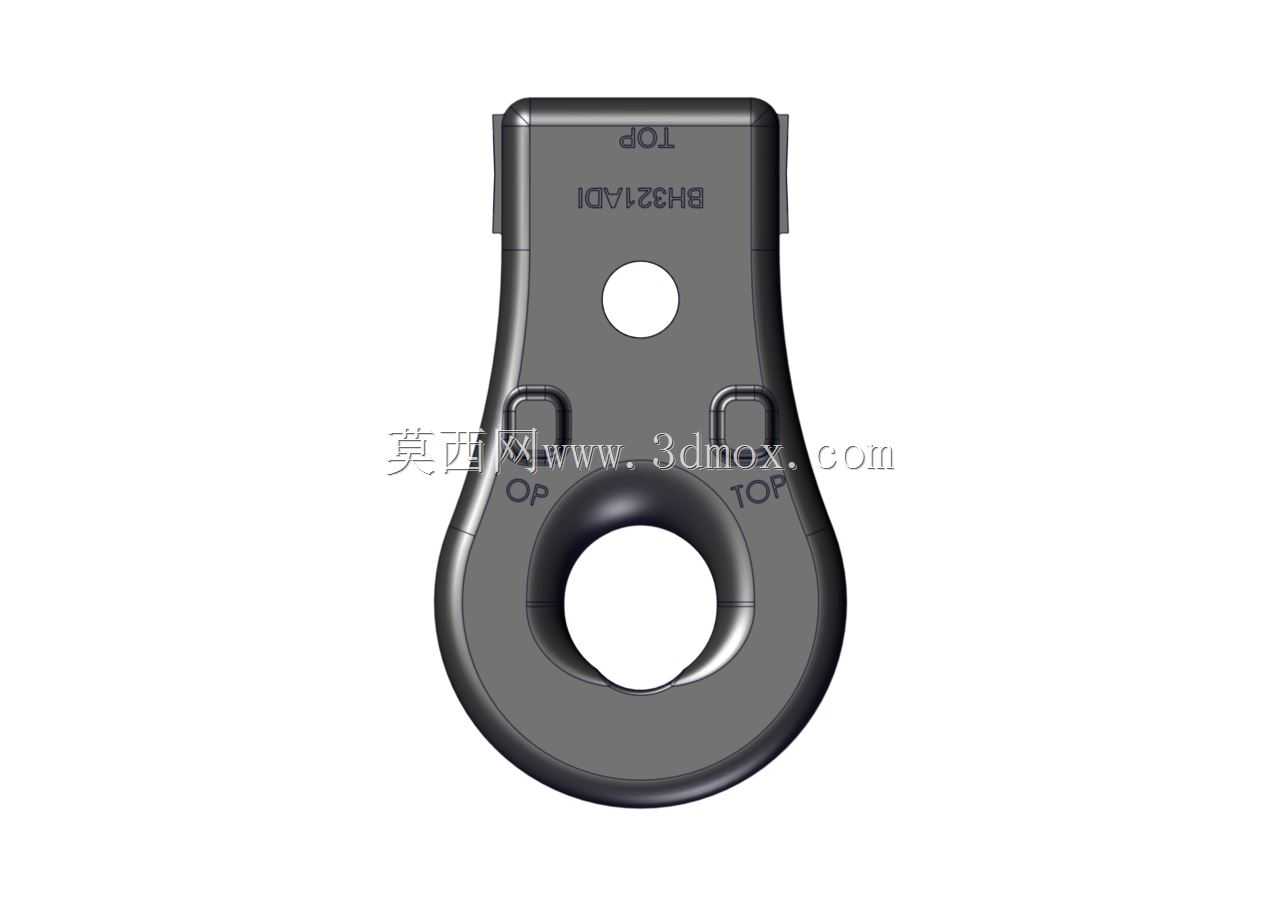

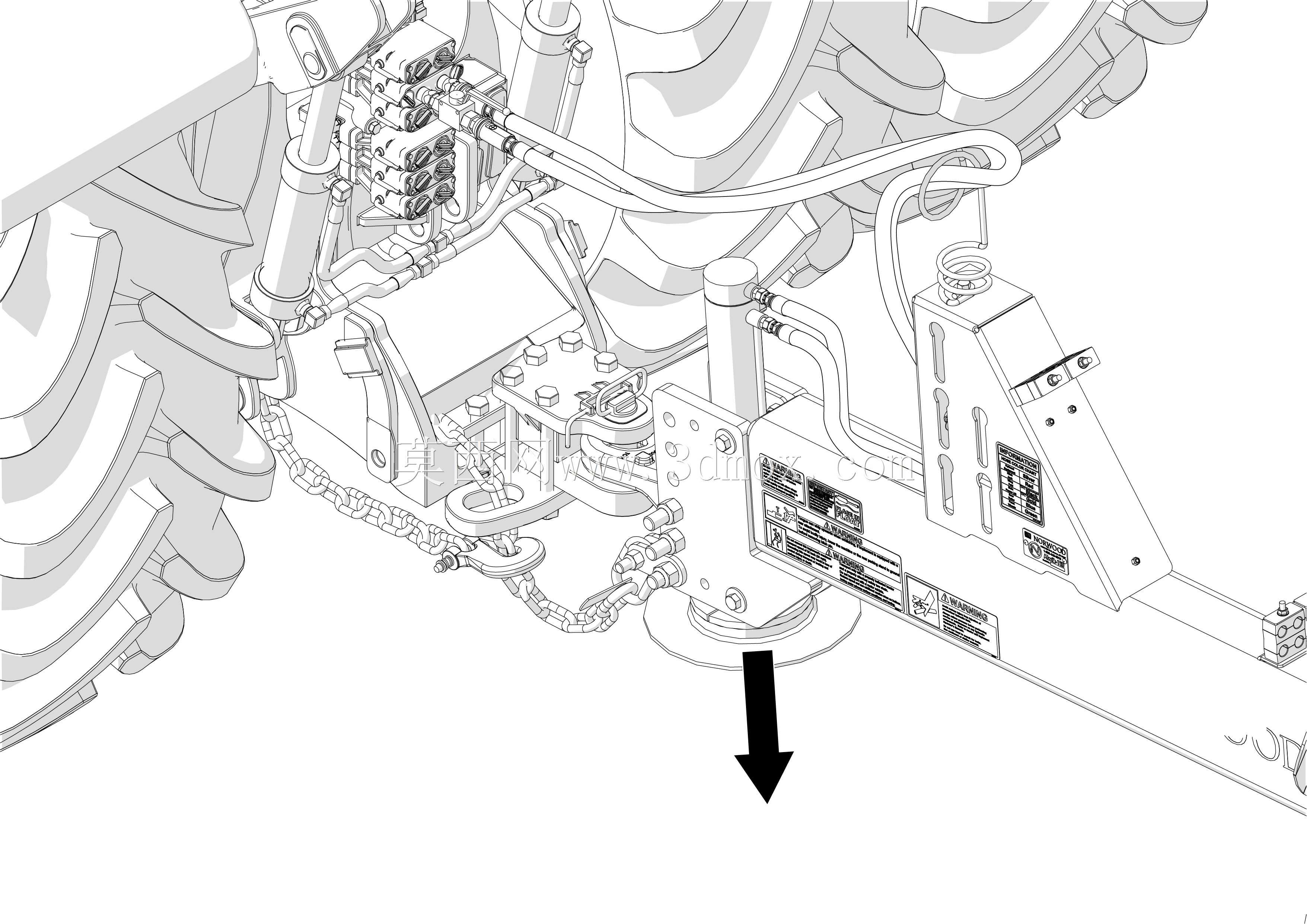

这款Cat3标准牵引钩是重载车辆挂接系统的核心受力部件，主要应用于重型农用拖拉机、工程作业车辆、大型拖挂设备的牵引连接场景，承担着动力传递、挂接锁定、拖曳负载的核心功能，可适配大吨位拖挂作业需求，在农业整地、工程转运、设备转场等重载拖曳工况下能够稳定传递牵引力，同时缓冲拖挂过程中的瞬时冲击载荷，避免挂接部位出现应力断裂或脱钩风险。产品主体采用ASTM 897-90-4级ADI球墨铸铁一体铸造成型，材料本身具备极高的抗拉强度与冲击韧性，硬度区间覆盖BHN388-477，能够承受复杂工况下的交变载荷作用，表面采用光亮黑色粉末涂层处理，由Northfield Industries提供配套涂覆工艺，涂层具备优异的耐磨、耐腐蚀、抗冲击性能，可在户外泥泞、雨雪、扬尘等恶劣作业环境下长期使用，避免基体出现锈蚀、磨损问题，延长部件的整体使用寿命。从结构设计来看，产品整体采用L型受力布局，一侧为带双安装孔的连接基座，可通过螺栓与车辆底盘的牵引安装位刚性固定，双孔布局能够分散安装面的受力载荷，避免单点应力集中导致的基座变形；另一侧为环形牵引挂接端，环孔内径经过尺寸校核，可适配Cat3标准规格的牵引销，挂接后配合锁止结构可实现可靠锁定，防止拖挂过程中出现脱钩风险。基座与挂接环之间的过渡区域采用大圆弧过渡设计，通过有限元受力分析优化了应力分布路径，可将拖曳过程中的集中应力均匀分散到整个部件基体上，避免转角位置出现应力断裂隐患。部件顶面设置有两个凸起的定位锁止柱，可与挂接配套的锁止机构配合实现快速对位锁定，降低挂接操作的对位难度，同时顶面刻印的规格标识可方便操作人员快速识别部件承载等级，避免错用不匹配规格的牵引部件导致安全隐患。安装边界方面，基座的安装孔位间距、孔深尺寸均严格遵循Cat3类牵引装置的安装标准，可直接替换同规格的标准牵引钩部件，无需对车辆底盘安装位进行二次改装，挂接环的中心高度、环孔尺寸也完全符合行业挂接标准，可与同等级的牵引销、拖挂环完美适配，整体外形紧凑，安装后不会超出车辆尾部的安全边界，不会影响车辆的离去角参数，可保证车辆在复杂地形下的通过性。
