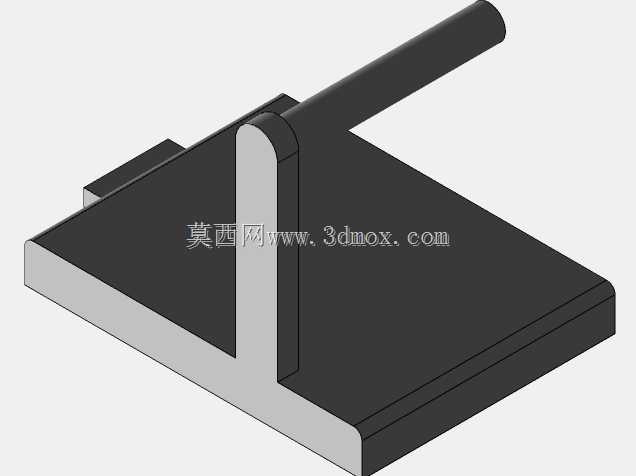

带立式操作手柄的平板式定位工装结构

这款带立式操作手柄的平板式定位工装，主要面向小型零部件的装夹定位、工位辅助承托场景，常见于电子小配件组装工位、小型五金件打磨定位、轻量化工序的工件固定环节，适配小批量多品种的柔性生产需求，无需复杂动力接入即可完成手动操作，适合中小型加工车间、装配流水线的辅助工位使用。从实际用途来看，该工装可作为小型工件的承载基座，平板部分提供稳定的支撑平面，侧边凸起的挡块可实现工件的单侧定位，避免工件在操作过程中出现横向滑移，立式布置的长手柄则为操作人员提供了省力的操作施力点，可通过扳动手柄完成工装的锁紧、解锁或是工位切换动作，操作时无需额外借助工具，徒手即可完成全部操作流程，大幅降低工位操作的辅助时间。在功能特性上，该工装采用一体化的结构设计，平板基座与立式支撑臂做了圆角过渡处理，既避免了尖锐棱角带来的操作安全隐患，也提升了结构整体的抗弯折强度，长手柄采用圆柱外形设计，贴合人手握持的弧度，长时间操作也不易产生手部疲劳，平板表面做了平整处理，可保证放置工件的平面度误差控制在较小范围内，满足小型精密零件的定位精度要求。设计思路上，这款工装优先考虑了操作的便捷性与结构的耐用性，整体采用对称式的受力布局，立式支撑臂布置在平板的中侧位置，扳动手柄时的作用力可均匀传递到平板基座，不会出现偏载导致的结构变形，同时简化了不必要的复杂结构，整体零件数量少，后期维护无需更换复杂配件，日常仅需做好滑动部位的润滑即可长期稳定使用。外形尺寸与安装边界方面，平板基座采用矩形薄板式设计，整体占地尺寸较小，可直接固定在标准工作台面上，也可通过侧边的安装孔实现快速拆装换位，立式手柄的高度经过人体工学优化，操作人员处于坐姿操作状态时，手臂自然抬起即可握持手柄，无需过度抬臂或是弯腰操作，手柄向外延伸的长度控制在合理范围，不会占用过多的工位周边空间，也不会对相邻工位的操作产生干涉，适配多数常规流水线工位的空间布局要求。
