带操作手柄的L型定位工装夹具结构

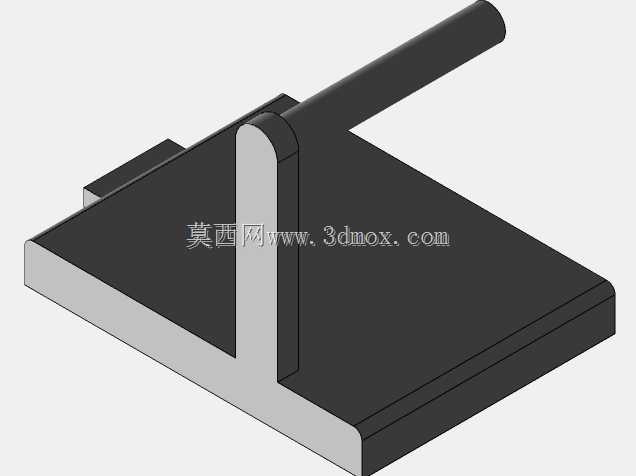

这款带操作手柄的L型定位工装，主要应用于机械加工、装配流水线的工件定位工位，在小型零部件的铣削加工、部件压装、人工装配工序中承担工件侧向定位与快速压紧的辅助功能，能够替代人工手扶定位的操作方式，大幅降低工位操作的劳动强度，同时提升工件装夹的位置一致性，避免人工定位带来的尺寸偏差，保障批量加工装配的精度稳定性。从功能特性来看，该工装采用一体化的L型基座结构，基座底面为平整安装面，可直接通过螺栓固定在工作台面或者专用工装板上，基座的垂直立板侧面为定位基准面，能够为工件提供稳定的侧向定位支撑，立板顶部铰接的长操作手柄采用杠杆式结构设计，操作人员只需扳动手柄即可带动前端的压合部件完成工件的压紧与松开动作，操作行程适中，扳动阻尼符合人工操作的力学习惯，长时间重复操作也不易产生疲劳感。设计过程中，工程师充分考虑了工位的实际使用需求，基座的水平承托面预留了足够的工件放置空间，能够适配一定尺寸范围内的方形、矩形类小型工件，立板与基座的连接位置做了加厚过渡处理，避免长期受力出现结构变形，手柄的长度经过力学计算优化，在保证操作力矩足够的前提下，不会因为手柄过长占用过多工位操作空间，同时手柄的末端做了圆角处理，避免操作过程中剐蹭操作人员。在外形尺寸与安装边界方面，该工装整体结构紧凑，基座的长宽尺寸适配常规小型工装的安装孔位，垂直方向的整体高度不会遮挡加工设备的操作视线，安装时只需保证基座底面与工作台面完全贴合，定位基准面与工件进给方向垂直即可完成安装调试，无需复杂的校准流程，能够快速适配不同的工位布局需求，在多品种小批量的生产场景中，也可以快速更换安装位置，适配不同的工件装夹需求。
