长条式门窗传动锁闭杆件结构设计

这款长条式锁闭杆件是门窗五金系统中承担传动锁止功能的核心配套构件，主要应用于民用建筑平开塑钢窗、断桥铝窗以及商用推拉密封门的多点锁闭传动场景，是连接门窗执手与侧边锁点的关键传力部件，日常使用中承接执手转动的扭矩，将旋转动作转化为锁点的直线往复位移，实现门窗扇与框体的多点同步咬合锁止或解锁释放，直接决定门窗的锁闭密封性、抗风压性能与防盗安全等级。

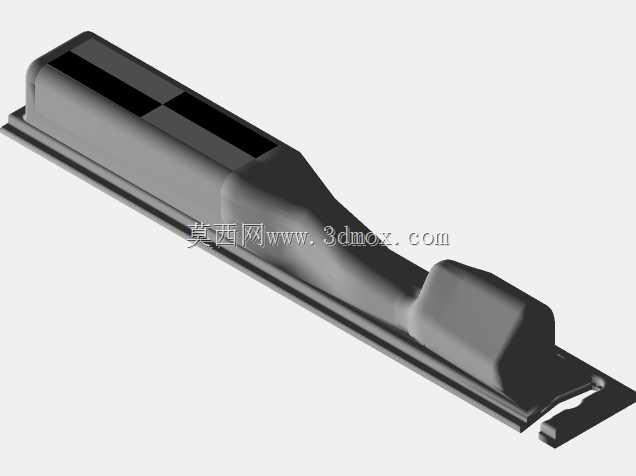

从功能特性来看，该杆件采用一体化长条式结构设计，主体沿门窗扇的型材腔体方向延伸布置，杆身预留了多组锁点安装位，可适配不同高度规格的门窗扇实现多点同步锁止，避免单点锁闭带来的扇体翘曲、密封胶条压合不均漏风漏雨的问题。杆件靠近执手连接端设置了凸起的传动卡位结构，能够精准卡入执手的传动齿轮槽内，传动过程中无多余旷量，转动手感顺滑无卡顿，长期反复启闭也不会出现传动松垮、锁点错位的问题。杆件末端设置了带定位卡口的安装边，能够与门窗扇型材端部的固定座快速卡接定位，既限制了杆件的直线行程范围，避免传动过位导致锁点卡死，也能在安装时快速预固定，降低现场装配的对位难度。

在设计思路上，这款杆件充分考虑了门窗型材腔体的安装边界，整体采用窄长型低剖面造型，杆身主体厚度控制在极小范围内，能够顺畅嵌入主流断桥铝、塑钢门窗的型材内腔中，不会与腔体内部的加强筋、密封胶条安装槽产生结构干涉。杆身的两处开槽结构是为了避让型材内部的固定螺丝柱与加强筋位，安装时无需对型材进行额外裁切打磨，适配现有主流型材的腔体尺寸，通用性较强。杆件的曲面过渡位置均做了顺滑的圆角处理，一方面降低了杆件在腔体内往复滑动时的摩擦阻力，减少长期使用的磨损量，另一方面也避免了锐边在安装过程中划伤施工人员、刮损型材表面的防腐涂层。

从安装边界来看，该杆件的整体长度适配常规高度的住宅窗扇，安装时仅需将杆身沿型材腔体穿入，将端部卡位与执手传动座对齐，末端卡口卡入扇端固定座，再依次在预留安装位固定对应锁点即可完成装配，不需要额外定制配套连接件，能够大幅提升门窗组装的生产效率，同时也方便后期运维更换，出现杆件磨损故障时无需破坏窗体结构即可快速拆装修复。
