瓶装生产线弧形承托限位瓶托机构

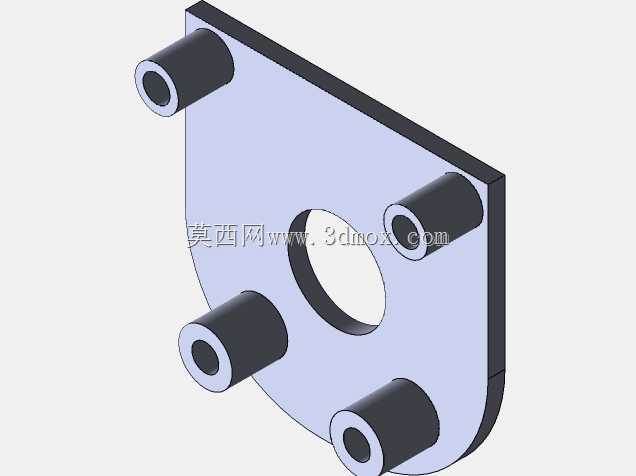

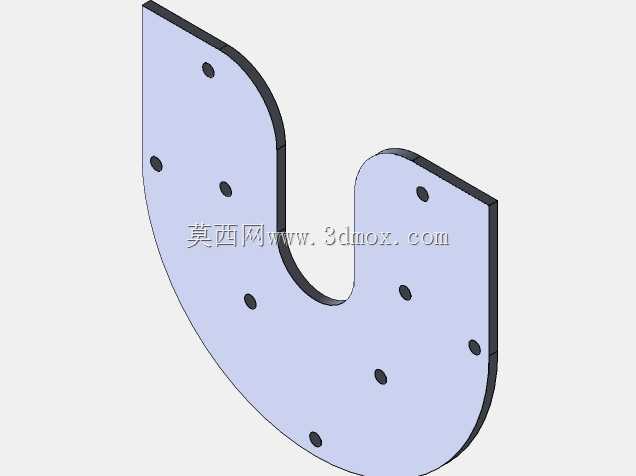

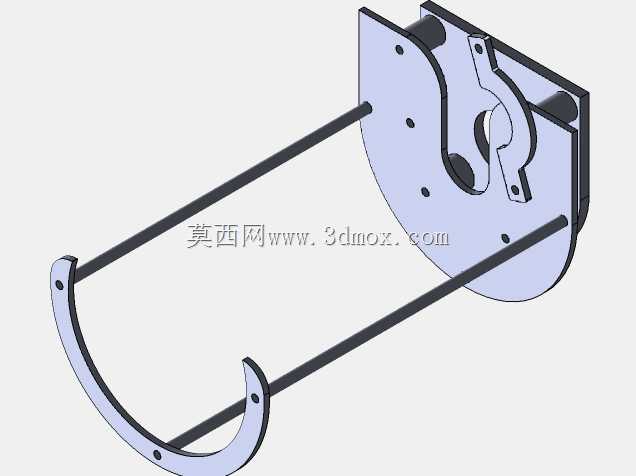

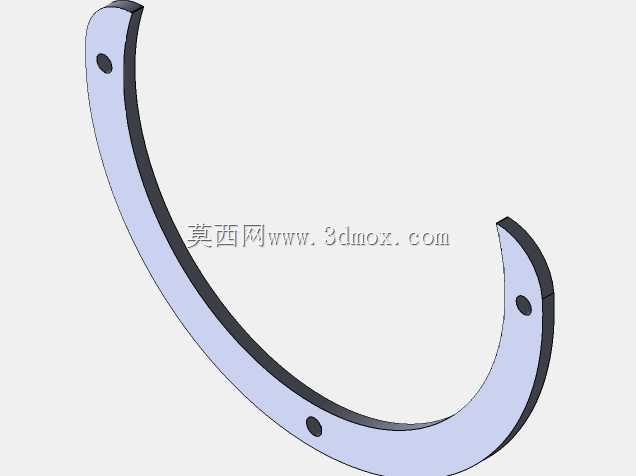

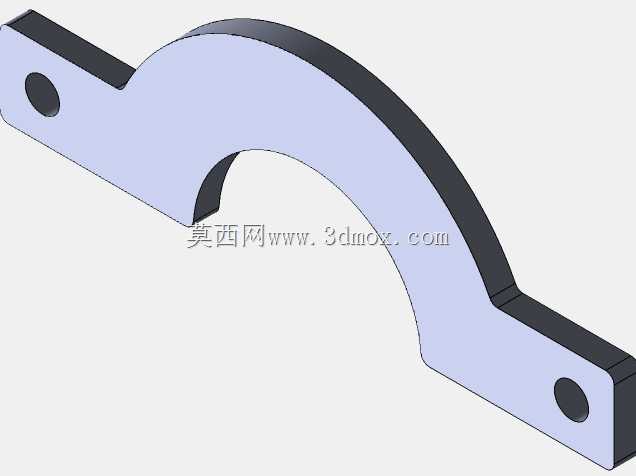

该瓶托机构主要应用于瓶装饮品、日化瓶装产品、医药瓶装制剂的自动化灌装、旋盖、贴标等连续生产工序中，作为输送线与加工工位之间的衔接承托部件，解决圆柱形瓶体在工位转换、加工定位过程中易偏移、倾倒的问题，适配玻璃、PET、金属等多种材质的圆瓶类容器，可兼容常规直径范围的瓶装产品，在高速运转的包装产线中保障瓶体定位精度，避免因瓶体错位导致的灌装漏液、旋盖偏斜、贴标错位等不良品产生。从功能特性来看，该机构采用双侧板配合弧形托臂的结构设计，主体安装板上预留多组定位安装孔，可直接固定在产线的工位支架上，两根平行的连接杆将安装板与前端弧形托臂刚性连接，形成稳定的悬臂承托结构，弧形托臂的内轮廓与常规圆瓶的外圆弧度匹配，当瓶体输送至该工位时，弧形托臂可从瓶体下半侧形成半包围承托，配合安装板上的弹性锁止卡扣结构，可在加工动作执行时对瓶体进行周向限位，避免瓶体受加工外力出现转动或位移，加工完成后卡扣可自动复位释放瓶体，让瓶体顺利进入下一输送环节。设计思路上，该结构充分考虑了瓶装产线的快换与维护需求，整体采用模块化设计，所有连接部位均采用标准紧固件装配，无需焊接即可完成组装，安装板上的多组孔位可适配不同高度的工位安装需求，连接杆的长度可根据产线的输送间距进行适配调整，弧形托臂的弧度可根据对应瓶型的直径进行适配更换，无需改动主体安装结构即可完成不同规格瓶型的生产切换，大幅降低产线换型的时间成本与改造成本。外形尺寸与安装边界方面，该机构整体为扁平式悬臂结构，主体安装板的厚度适配常规工业铝型材支架的安装间隙，安装时仅需在支架对应位置预留与安装板孔位匹配的固定点位即可，弧形托臂的最低点与输送线表面预留有足够的安全间隙，不会与输送链板产生运动干涉，整体结构的外轮廓无尖锐棱角，所有边角均做了倒圆处理，符合食品医药包装产线的安全卫生要求，不会对操作人员造成剐蹭风险，也不易积存生产过程中的灰尘与污渍，便于日常清洁维护。
