内燃机气门摇臂配气机构组装模型

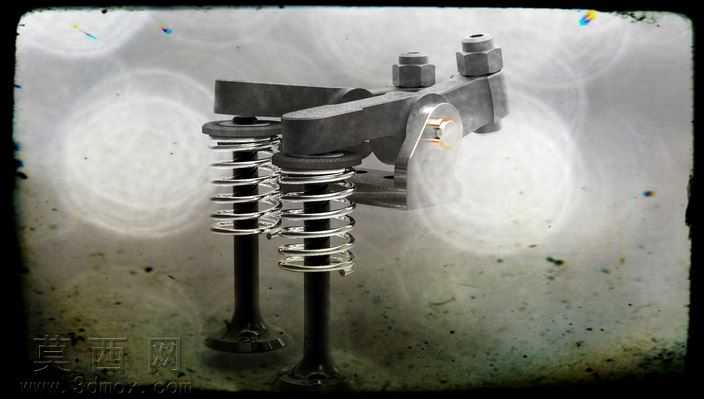

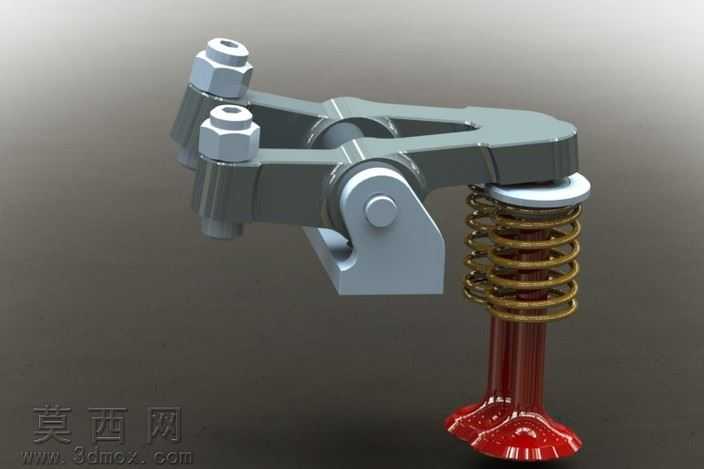

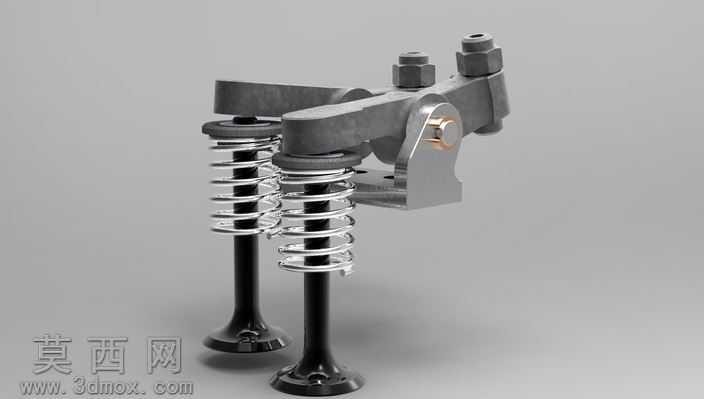

本模型为内燃机配气机构核心的摇臂气门组装结构，采用三维参数化建模方式完成整体装配设计，建模过程中严格遵循机械装配的配合逻辑，对各零件的尺寸公差、装配间隙进行了符合工程实际的参数设定，确保模型可直接用于结构原理演示、装配教学等场景。模型完整还原了摇臂组件、进排气门、气门弹簧、弹簧座、锁紧螺母、铰接销轴等全部核心零件，各零件间的配合关系完全按照真实机械结构设定：摇臂通过铰接销轴实现绕固定轴的摆动动作，摇臂的一端对应气门杆顶端，另一端预留了驱动端的对接结构，气门弹簧套设在气门杆外侧，上下端分别抵接弹簧座与气缸盖安装基准面，精准还原了配气机构的动作逻辑。渲染阶段采用金属质感材质体系，对摇臂、销轴、螺母等钢制零件赋予了磨砂合金钢材质，还原了机加工金属表面的细微颗粒质感与哑光金属反光特性；对气门弹簧赋予了抛光弹簧钢材质，体现弹簧表面的光亮金属光泽与螺旋结构的光影层次；对气门杆与气门盘部分做了差异化材质处理，气门杆采用调质处理后的深色金属质感，气门盘密封面做了高光金属处理，模拟真实气门的堆焊密封面工艺特征。整体渲染采用柔和的影棚布光，主光源从侧上方投射，清晰展现各零件的结构轮廓与装配层次，辅助光源补光消除结构死角的暗部阴影，让弹簧的螺旋间隙、摇臂的铰接结构、气门的锥面密封结构都能清晰呈现。设计思路上，模型以还原真实内燃机配气机构的工作原理为核心，在保证结构完整性的前提下对非核心细节做了适度简化，既保留了摇臂的杠杆传动比、弹簧的预紧结构、气门的运动导向等核心设计特征，又避免了过度冗余的细节影响模型的通用性，可用于内燃机原理教学、机械装配实训、三维建模教学演示等多种场景，装配过程中严格遵循自下而上的装配逻辑，先完成气门与弹簧的子装配，再完成摇臂与铰接支座的子装配，最后将两个子装配按照安装基准进行总装，确保各运动部件的活动范围符合真实机构的运动行程，不存在结构干涉问题，各零件的建模均采用全参数化草图驱动，可根据不同排量内燃机的设计需求快速调整摇臂长度、气门直径、弹簧参数等核心尺寸，具备良好的参数化修改便利性。
