TP4056方案锂电池充电保护电路板

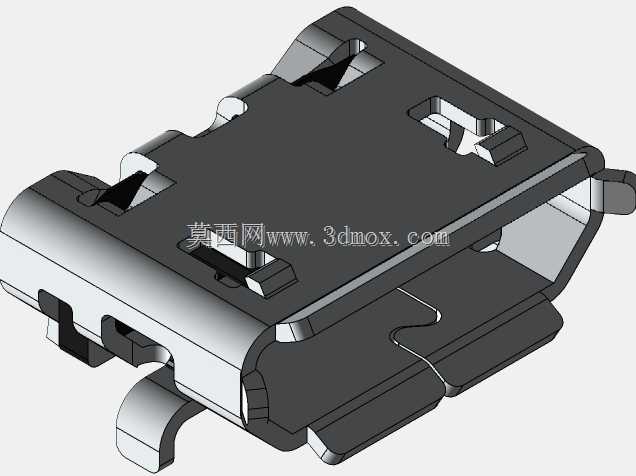

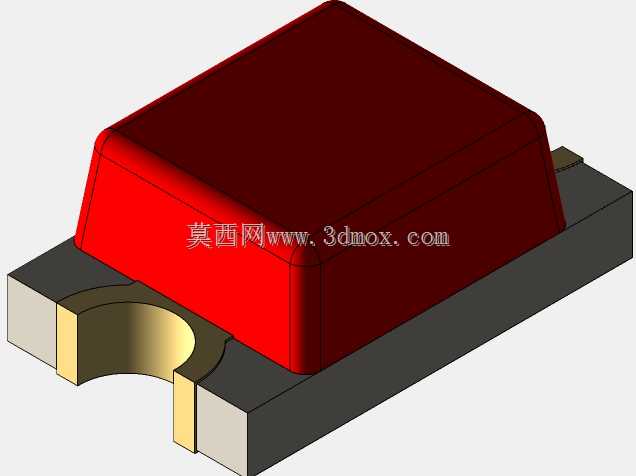

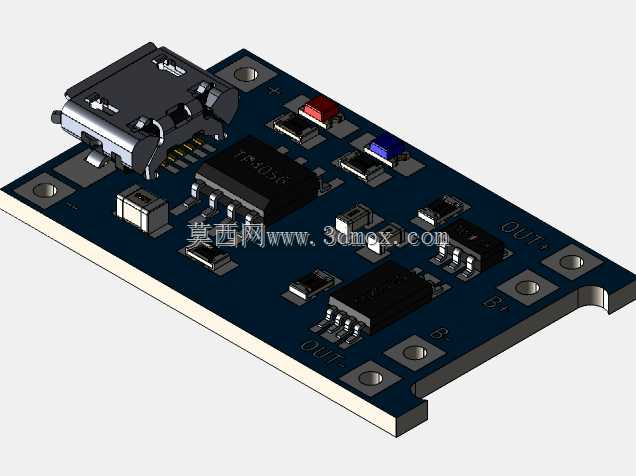

这款基于TP4056核心方案的锂电池充电模块，是小型便携电子设备供电体系里的核心功能部件，广泛应用在手持数码配件、小型智能家居传感节点、便携DIY电子制作、低功耗物联网终端等场景中，承担单节锂离子电池的恒流恒压充电与电池安全防护双重功能，是小容量锂电供电方案里普及率极高的成熟功能模块。模块整体采用FR-4玻纤PCB作为承载基材，板型为规整矩形结构，边缘预留对称的金属化安装孔位，可直接通过M2规格螺丝固定在设备内部的安装柱上，也可通过插接方式嵌入设备预留的卡槽内，安装边界适配绝大多数小型电子设备的内部堆叠空间，板载元件全部采用表面贴装工艺焊接，整体厚度控制在较低水平，不会占用过多的设备内部垂直空间。模块核心采用TP4056线性充电芯片，可提供最高1A的恒定充电电流，芯片自带热调节功能，在高环境温度或大电流充电工况下可自动调整充电电流，避免芯片过热损坏，外围搭配DW01-P电池保护IC与SMC8205功率MOS管，可实现完整的电池过充保护、过放保护、过流保护与短路保护功能，完全避免锂电池因异常充放电导致的鼓包、寿命衰减甚至起火风险。输入端采用通用Micro USB接口，可直接适配普通手机充电器、移动电源、电脑USB端口等常见5V供电设备，无需额外定制供电线材，输出端预留清晰的正负极焊盘，可直接焊接导线连接单节锂电池与后端负载电路，板载还集成了充电状态指示LED，可直观显示当前充电进度与故障状态，无需额外外接指示元件。设计过程中充分考虑了小型化应用的布线需求，功率走线全部做了加宽处理，降低大电流充电时的线路压降与发热，信号走线与功率走线做了合理分隔，避免充电过程中的纹波干扰影响后端敏感电路工作，元件布局紧凑有序，在有限的板面积内集成了全部功能电路，同时预留了足够的焊接操作空间，方便生产加工与后期维修替换。
