大电流锂电池组智能BMS保护控制板

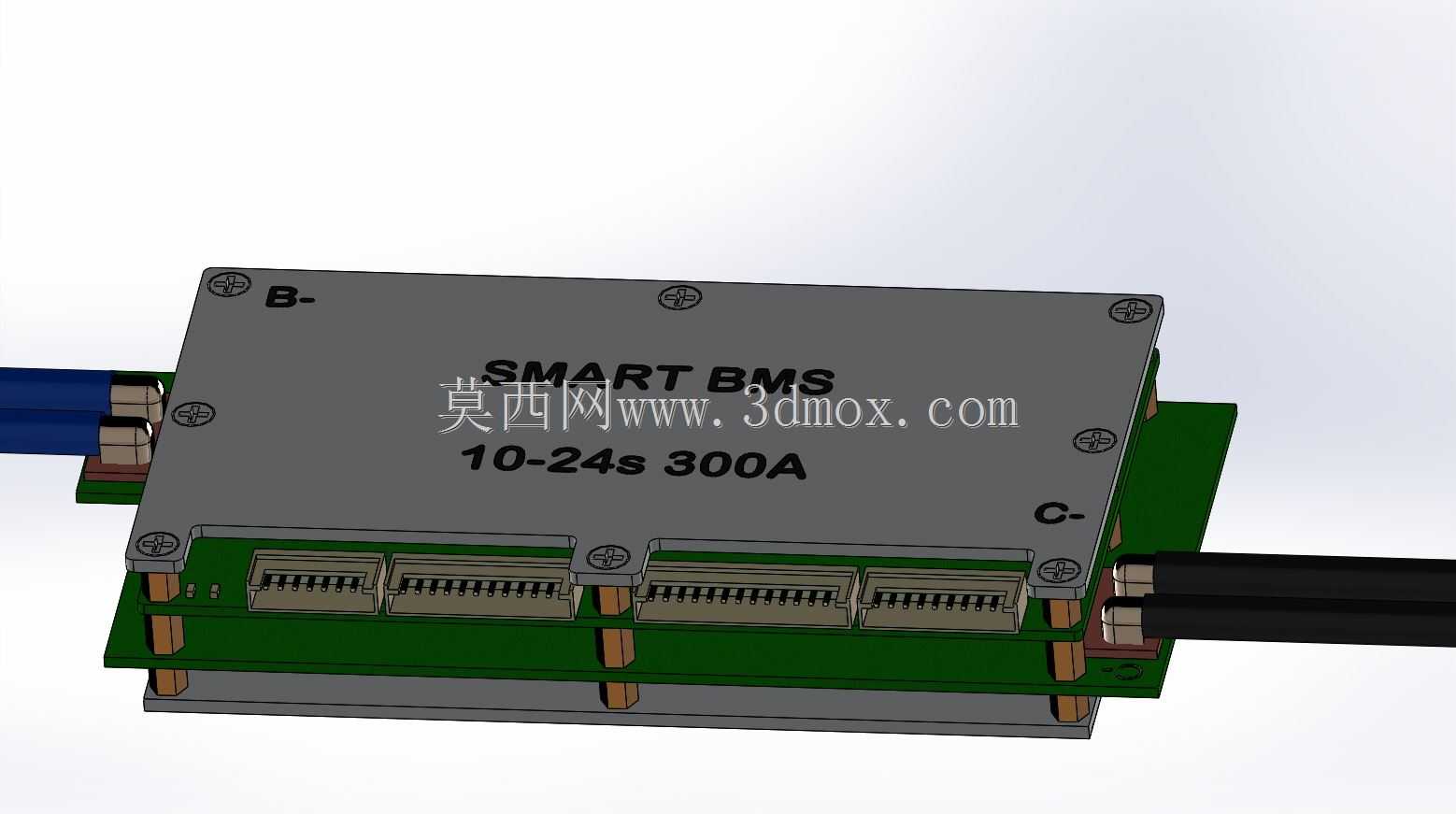

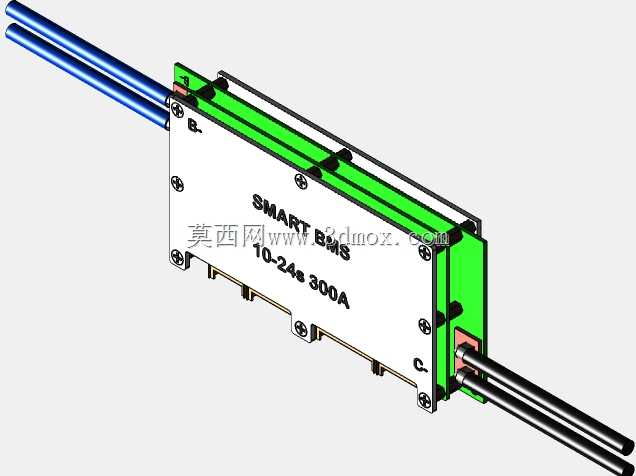

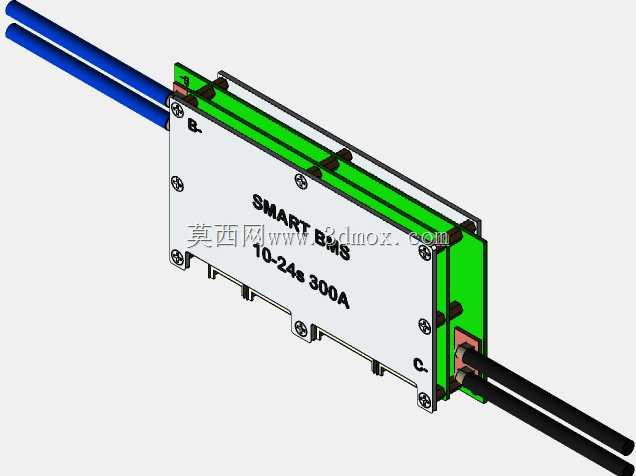

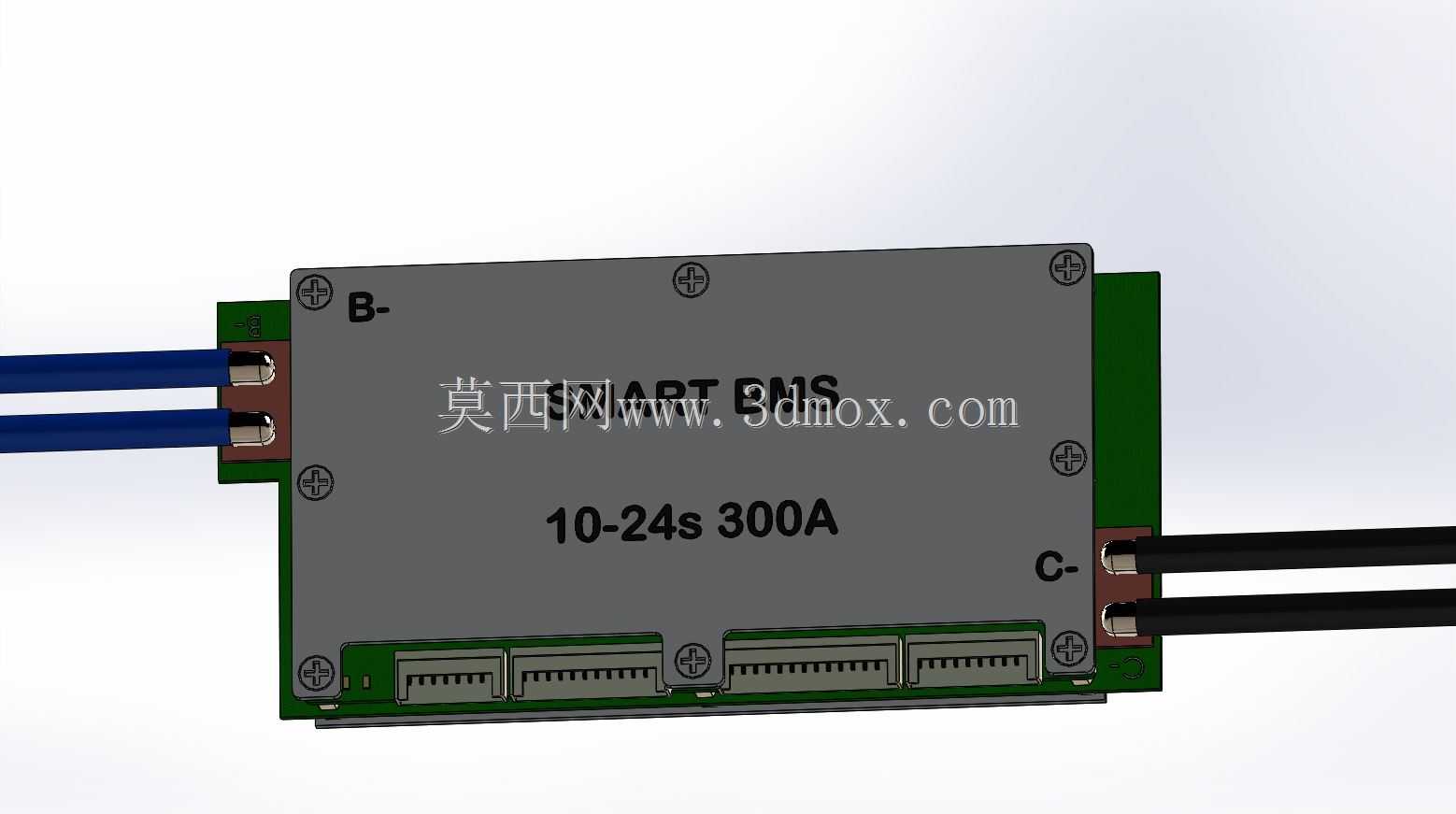

这款智能BMS主板主要面向多串数大容量锂离子电池组的应用场景，覆盖低速电动车、储能电站、大功率户外电源、工业后备电源等对放电电流、电池管控精度有较高要求的领域，作为锂电池组的核心管控部件，承担着整组电池安全运行、状态监测、充放电管控的核心作用，是大容量锂电池组不可或缺的核心配套部件。在实际使用过程中，该主板可适配10至24串的锂离子电池组，持续承载最高300A的大电流充放电通路，能够匹配大功率负载的持续供电需求，同时可实时采集每一串电芯的电压数据、整组电流数据以及主板工作温度数据，通过内置的管控逻辑实现过充保护、过放保护、过流保护、短路保护、过温保护等多重安全防护功能，避免锂电池组因异常工况出现电芯损坏、热失控等安全隐患，同时可实现电芯均衡功能，在充放电过程中缩小不同电芯之间的电压差，提升整组电池的容量利用率，延长电池组的整体循环使用寿命。在产品设计思路上，这款BMS采用模块化布局思路，将大电流功率回路与信号采集回路做分区排布，功率回路采用加厚铜排走线设计，降低大电流通过时的线路压降与发热问题，信号采集端采用统一规格的插接式接口，对应每一串电芯的采样线，降低生产组装过程中的接线难度，同时减少错接风险；主板主体采用环氧玻纤基板作为载体，核心管控芯片布置在主板正面的屏蔽区域内，降低大电流通断过程中产生的电磁干扰对采样精度的影响，外部接口做了防呆设计，避免组装过程中接口插反导致的部件损坏。从外形与安装边界来看，这款BMS主板整体为方正矩形结构，主体控制区域覆盖有绝缘防护外壳，外壳通过固定螺丝与基板锁紧，既可以实现核心电路的防尘、防触碰防护，也能提升主板整体的结构强度；主板两侧预留了大电流接线端子的安装位置，分别对应电池组总负极与负载充放电接口，采样接口沿主板侧边一字排开，接线方向统一朝向主板外侧，方便整机组装时的线束排布，安装时可通过主板四角的固定孔位做锁附固定，整体厚度控制在合理范围内，可适配大多数电池Pack的内部安装空间，不会占用过多的电池仓容积，同时接线端子的伸出长度做了优化，避免线束弯折后与周边金属部件出现接触短路的风险。
