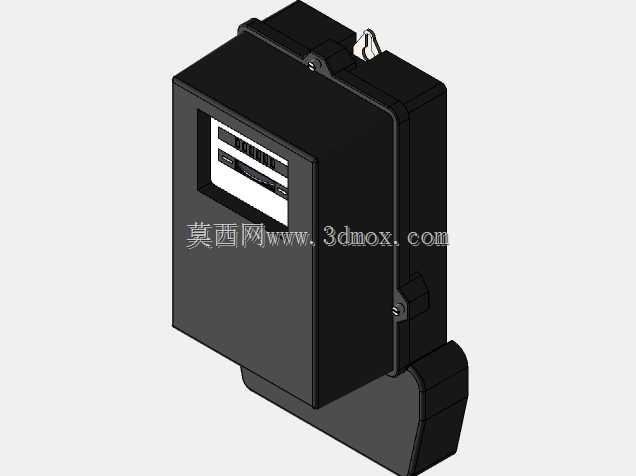

EMIC WH型MV3-E4电度表结构设计

这款电度表主要面向民用住宅、小型商业门店、低压配电末端的电能计量场景，是供配电系统中负责统计用户侧有功电能消耗量的终端计量设备，直接对接入户低压供电线路，承担电能消耗数据采集、用量累计显示的核心功能，是供电方与用电方进行电费核算的核心计量依据，日常运行中需要长期稳定挂装在墙面或配电箱体内部，无需频繁操作，仅需定期抄录显示数值即可完成用量统计。从功能特性来看，该款电度表采用机械式计数显示结构，显示窗口做了内凹下沉设计，可避免日常清洁、环境落尘对计数字轮的遮挡，同时外罩采用全密封扣合结构，配合侧边的紧固锁止结构，能够有效阻挡粉尘、潮气进入表体内部，适配楼道、户外表箱等多尘、湿度波动较大的安装环境，顶部设置的挂装卡扣与底部的承托结构配合，能够让表体挂装后保持稳定，不会因线路拉扯、轻微震动出现移位脱落的问题。在设计思路上，整体采用方正紧凑的盒式布局，将计数模组、接线端子全部整合在封闭外壳内部，外壳做了圆角过渡处理，既能够避免安装过程中尖锐边角划伤操作人员，也能减少外壳应力集中点，提升壳体抗挤压、抗冲击的性能；显示区域设置在壳体正面偏上位置，符合人站立抄表时的视线高度，无需刻意下蹲或抬手就能清晰读取计数数值，侧边的锁止结构采用外露式螺丝固定，既满足日常运维时的开盖检修需求，也能通过铅封结构防止非授权人员私自开盖改动计量参数。从安装边界来看，该电度表整体为竖向长方体结构，背部为平整挂装面，能够完全贴合墙面或配电板安装面，挂装后突出安装面的厚度控制在合理范围，不会占用过多配电箱体内部空间，底部预留的接线区域做了下沉式设计，接线完成后导线可自然向下排布，不会与表体外壳产生挤压磨损，顶部的挂装挂钩位置经过精准对位，安装时只需将表体挂入预先固定在墙面的挂点，再锁紧底部固定件即可完成安装，无需复杂的对位调整，能够有效提升现场施工的安装效率。壳体外部的加强筋结构沿着壳体边缘排布，既提升了外壳的结构强度，也在壳体拼接处形成了密封止口，进一步提升整体防护性能，适配长期无人值守的安装使用场景。
