直列四缸活塞式内燃发动机结构展示

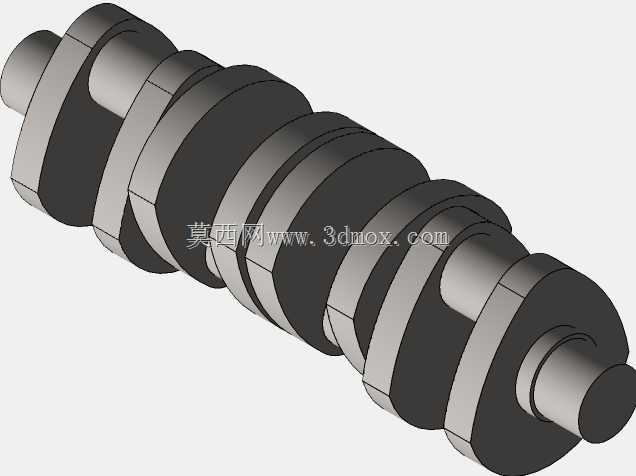

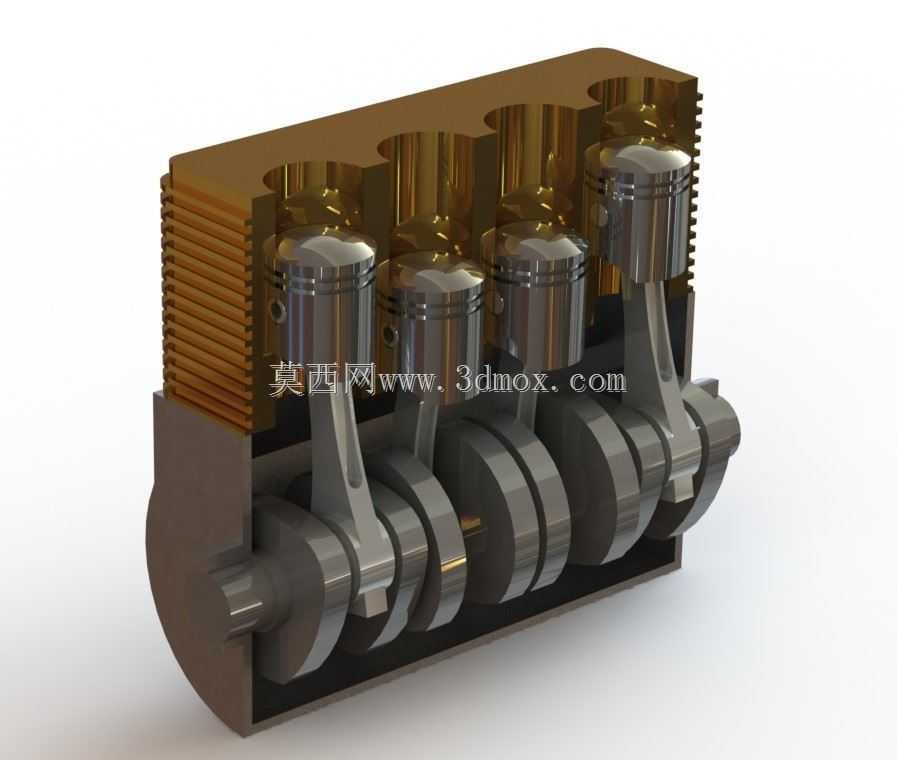

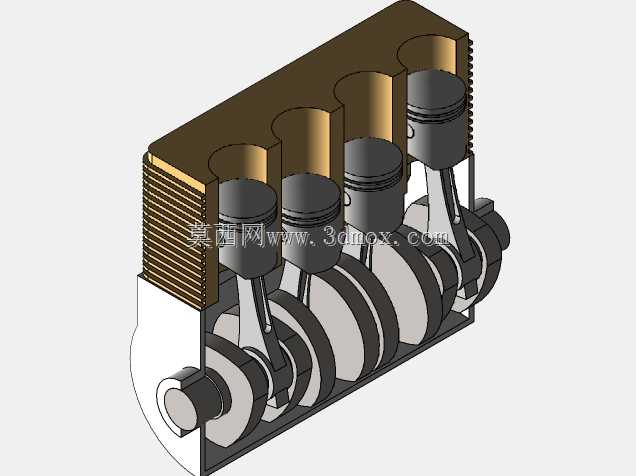

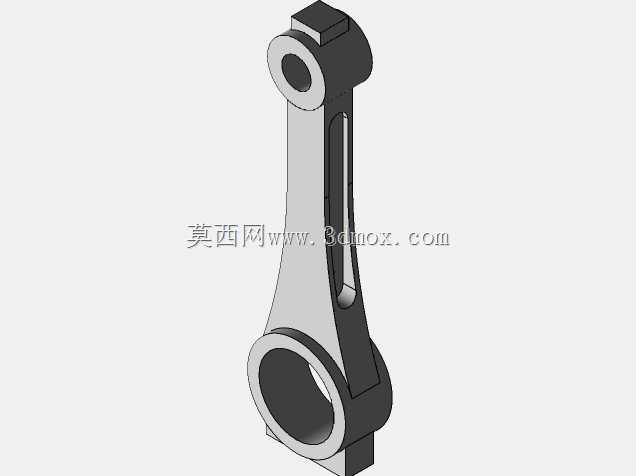

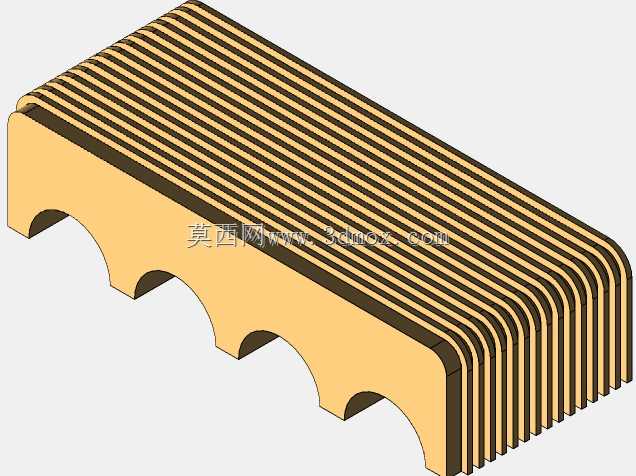

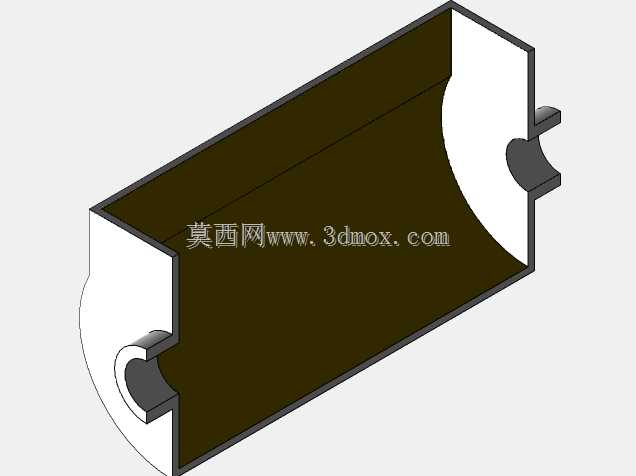

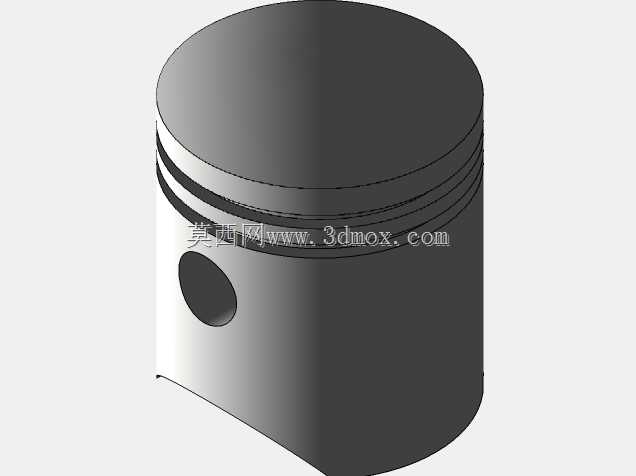

直列四缸发动机是当前民用动力领域应用覆盖范围最广的内燃动力结构，这套三维结构完整还原了直列四缸机型的核心传动与做功逻辑，可广泛用于乘用车动力系统教学、小型通用动力设备研发、工程机械动力单元选型参考等场景，能够直观呈现四缸机型的动力输出原理与部件配合关系。从实际用途来看，这类直列四缸结构凭借布局紧凑、运转平顺性均衡、制造成本可控的优势，是小排量乘用车、小型农用机械、固定式发电机组、轻型工程机械的核心动力来源，能够将燃油燃烧产生的热能通过机械结构转化为持续旋转的机械能，为配套设备提供稳定的动力输出。从功能特性来看，这套结构完整呈现了直列四缸机型的核心组成：四个气缸沿曲轴轴向呈直线排布，配套的活塞组件通过活塞销与连杆铰接，连杆下端连接整体式锻造曲轴，相邻气缸的曲柄销呈180度夹角布置，能够保证四个气缸按照固定点火顺序交替做功，抵消大部分往复运动产生的惯性力，让曲轴输出的扭矩更加平顺，减少运转过程中的振动与冲击。缸体采用集成式水冷散热结构设计，缸体外壁布置的散热鳍片能够在风冷辅助场景下快速导出做功过程产生的多余热量，维持缸内工作温度的稳定。从设计思路来看，这套结构优先保证了部件装配的合理性与运动干涉的规避：活塞与气缸壁之间预留了合理的配合间隙，满足活塞往复运动时的热膨胀需求与润滑介质留存空间；连杆的长度配比经过优化，能够在活塞上下止点运动过程中减少侧向力对气缸壁的磨损，提升整机的使用寿命；曲轴的平衡块与曲柄采用一体化设计，能够抵消曲轴高速旋转时产生的离心力，降低整机运转的振动幅度。从外形尺寸与安装边界来看，直列四缸结构相比V型、水平对置等多缸布局，整体宽度尺寸更小，仅需沿曲轴轴向预留对应长度的安装空间即可完成布置，对安装舱体的横向尺寸要求更低，适配更多紧凑型设备的动力舱布局需求；曲轴的动力输出端采用标准化的法兰连接结构，能够直接匹配离合器、变速器等后续传动部件，安装定位点统一布置在缸体下端与变速箱连接的结合面，不需要额外设计复杂的转接支架即可完成整机固定，大幅降低配套设备的动力适配难度。
