皮带轮传动系统配套隔套定位块

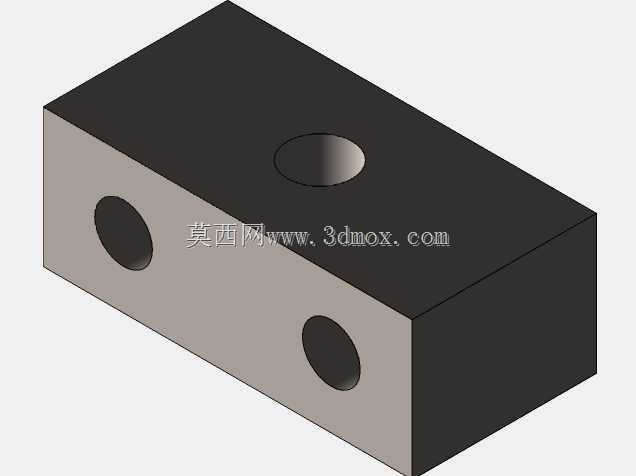

该零件是皮带轮传动系统中用于隔套定位安装的配套块状构件，主要应用在各类带传动的动力传输场景中，覆盖轻工输送设备、小型机床传动组、农用机械动力输出单元、工业自动化生产线传动模组等多个领域的带传动结构，核心作用是为皮带轮总成内的隔套提供稳定的安装定位基准，同时承担轴向限位、安装面衬垫的功能，避免隔套在轴系运转过程中出现轴向窜动、偏摆移位的问题，保障皮带轮与传动轴的同轴度精度，维持带传动的张紧力稳定，降低传动过程中的振动与异常磨损。从功能特性来看，该构件采用长方体块式结构设计，整体结构刚性充足，三个方向分别设置安装通孔：顶面的垂直通孔用于穿装锁紧固定件，可将该块体锁紧在安装基座的对应工位上；两个相邻侧面的水平通孔分别用于穿装定位销与隔套连接销轴，一方面实现块体自身在安装位的精准定位，消除装配间隙带来的位置偏移，另一方面可与隔套端部形成卡接限位，将隔套的轴向位置牢牢限定在设计区间内，避免皮带轮运转时隔套随轴转动出现轴向滑移，导致皮带轮错位、传动带跑偏掉带的故障。在设计思路上，该零件优先保障安装定位的精度与结构的抗形变能力，整体采用规整的长方体构型，所有安装孔的孔位公差按照传动件装配的IT7级精度设定，孔端面与块体安装面保持严格的垂直与平行度要求，确保装配后各连接销轴的轴线同轴度、垂直度符合传动系统的装配要求，避免出现附加的装配应力；块体的棱边做了微小的倒角处理，既可以去除加工毛刺避免装配时割伤操作人员，也能在安装时起到导向作用，降低装配对位的难度。从外形尺寸与安装边界来看，该零件整体为紧凑型方块结构，占用的安装空间较小，可适配安装空间局促的紧凑式传动组结构，三个安装孔的孔径按照常规的M6-M10规格紧固件、定位销的尺寸匹配设计，安装时仅需要在基座对应位置预留匹配的螺孔与销孔位即可完成装配，不需要额外加工复杂的安装槽位，适配性较强；块体的两个相邻安装面的平面度要求较高，装配后可与安装基座、隔套端面完全贴合，不会出现局部间隙导致的受力不均问题，能够长期承受轴系传动带来的轴向载荷与小幅振动冲击，保障皮带轮传动系统长期稳定运行，减少隔套移位带来的设备维护频次。
