车库柱装式磁光固定支架结构设计

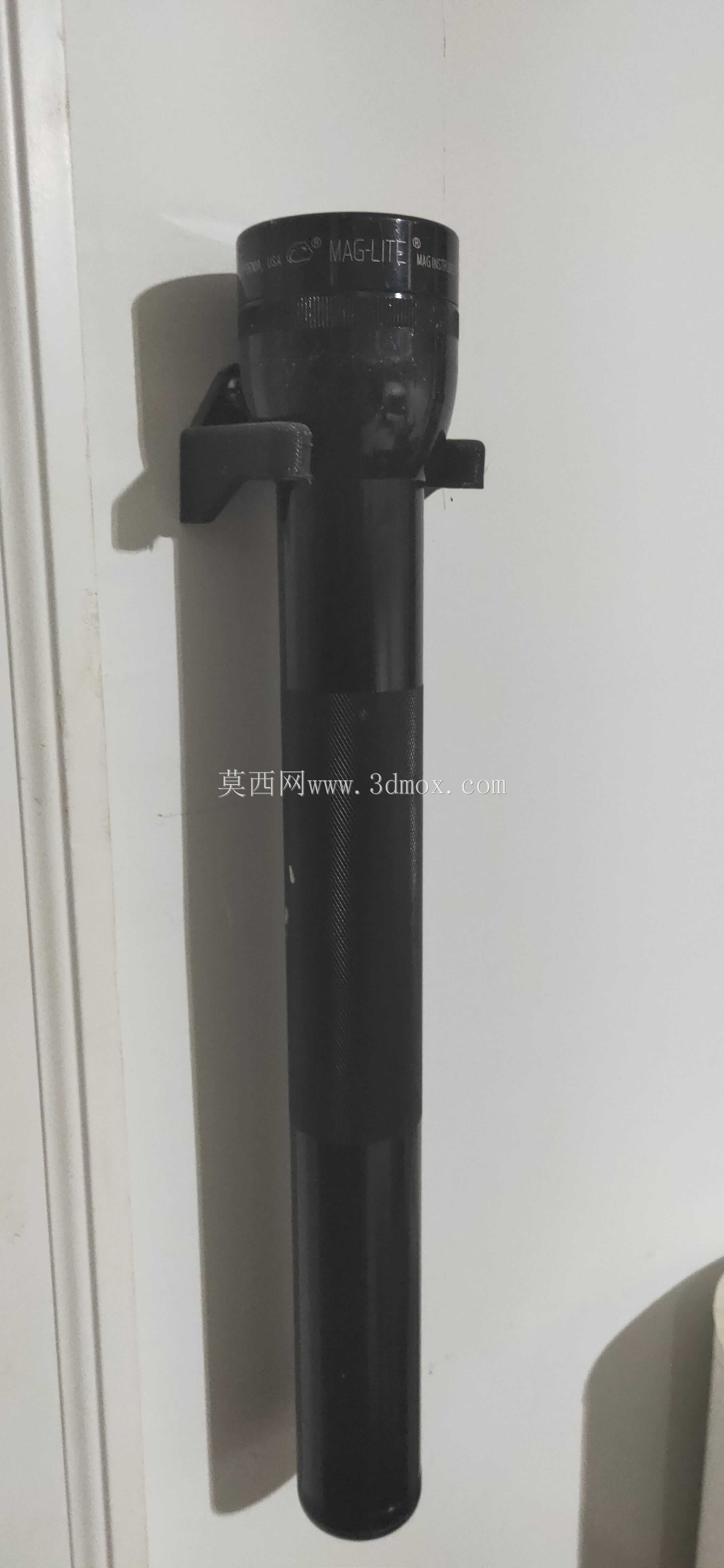

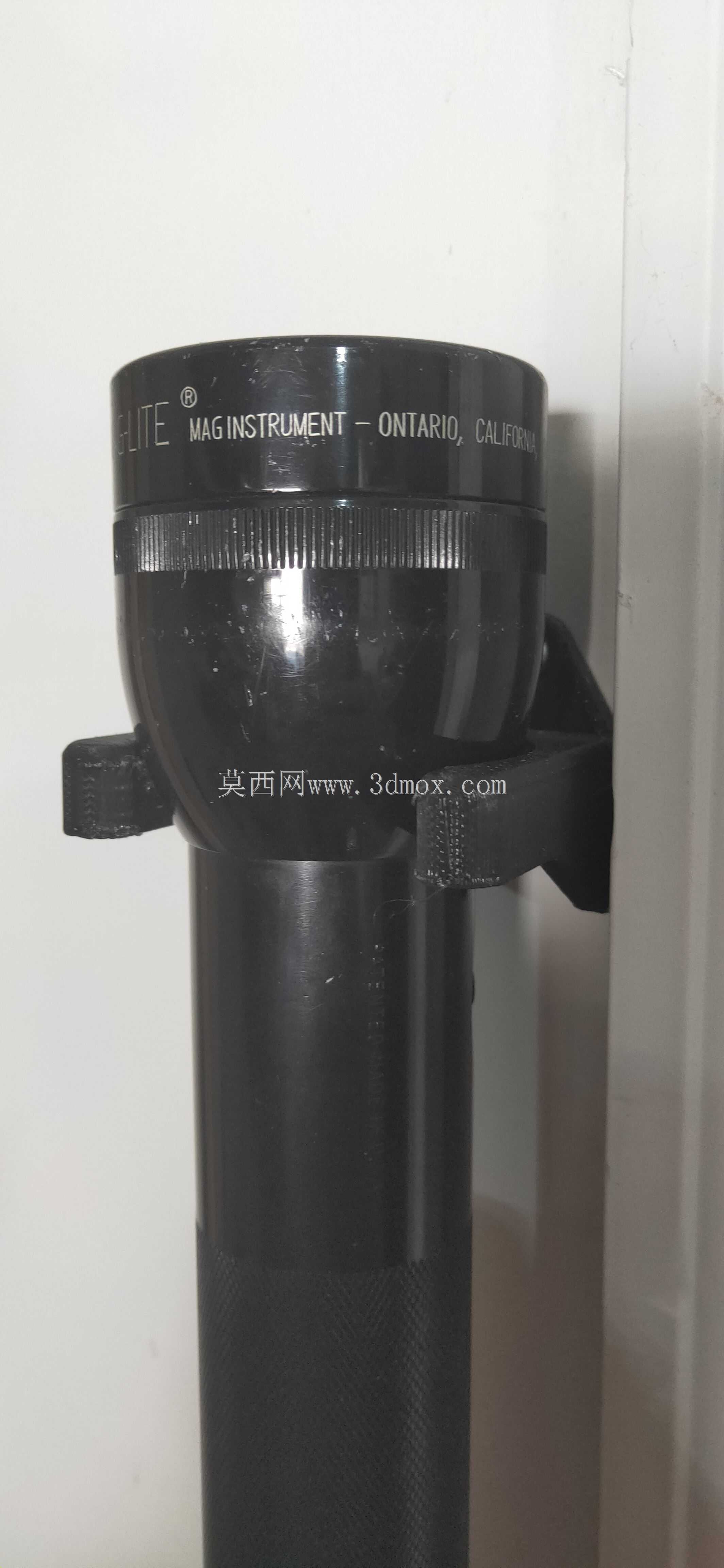

这款磁光支架主要面向民用车库、小型维修工位、户外临时作业点的柱面安装场景，用来固定便携灯光、闪光灯类照明设备，解决零散照明工具随手放置易丢失、取用不便的问题，尤其适配圆柱类杆件、车库立柱这类常见的安装载体，无需在柱面打孔破坏原有结构，就能实现照明工具的就近固定。从实际用途来看，它可以将手持补光灯、维修闪光灯牢牢卡在立柱上，在车主夜间检查车辆、维修人员临时作业时，直接把照明设备卡装在支架上就能解放双手，不用额外手持光源，也不用临时找挂钩、绑带来固定灯具，适配日常车库自检、小型设备维保、户外露营柱边照明等多种零散照明需求。在功能特性上，这款支架采用环抱式卡装结构，主体的弧形卡槽完全匹配圆柱杆件的外轮廓，卡装后能紧密贴合柱面，不会出现晃动滑落的问题；支架两侧延伸出带安装孔的固定耳，既可以通过紧固件实现永久式固定，也能搭配磁力组件实现免打孔快装，适配不同材质的立柱安装需求；前端的承托结构做了圆角过渡处理，不会刮蹭灯具外壳，承托面的弧度刚好贴合常见手持灯光的柱形机身，卡入后就能稳定承托，不会出现灯具偏转掉落的情况。设计思路上，这款支架优先考虑了安装便捷性与适配通用性，整体没有多余的冗余结构，所有受力部位都做了加厚处理，弧形卡槽的曲率经过反复调整，既能适配一定直径范围内的圆柱杆件，也能保证卡装后的抱紧力足够支撑常规重量的照明设备；两个固定耳的孔位做了沉头设计，安装后紧固件不会突出表面，避免剐蹭过往人员或者存放的物品；承托臂的长度经过测算，刚好能让灯具安装后突出柱面一定距离，不会被柱体遮挡照明光线，照射范围可以覆盖柱边1-2米的作业区域。从安装边界来看，这款支架的弧形卡槽适配直径在60mm到90mm之间的圆柱杆件，整体横向宽度不超过150mm，纵向高度控制在80mm以内，安装后不会过多占用柱面空间，也不会影响立柱周边的物品存放与人员通行；支架整体厚度均匀，最小壁厚不低于3mm，采用常规硬质工程塑料或者轻质金属加工都能满足强度要求，承托部位可以承载最大1kg的照明设备，完全覆盖日常民用手持灯光、小型闪光灯的重量需求，安装后不需要频繁调整位置，随手就能取放灯具，大幅提升零散照明场景的使用便利性。
