管壳式氢气换热装置结构设计

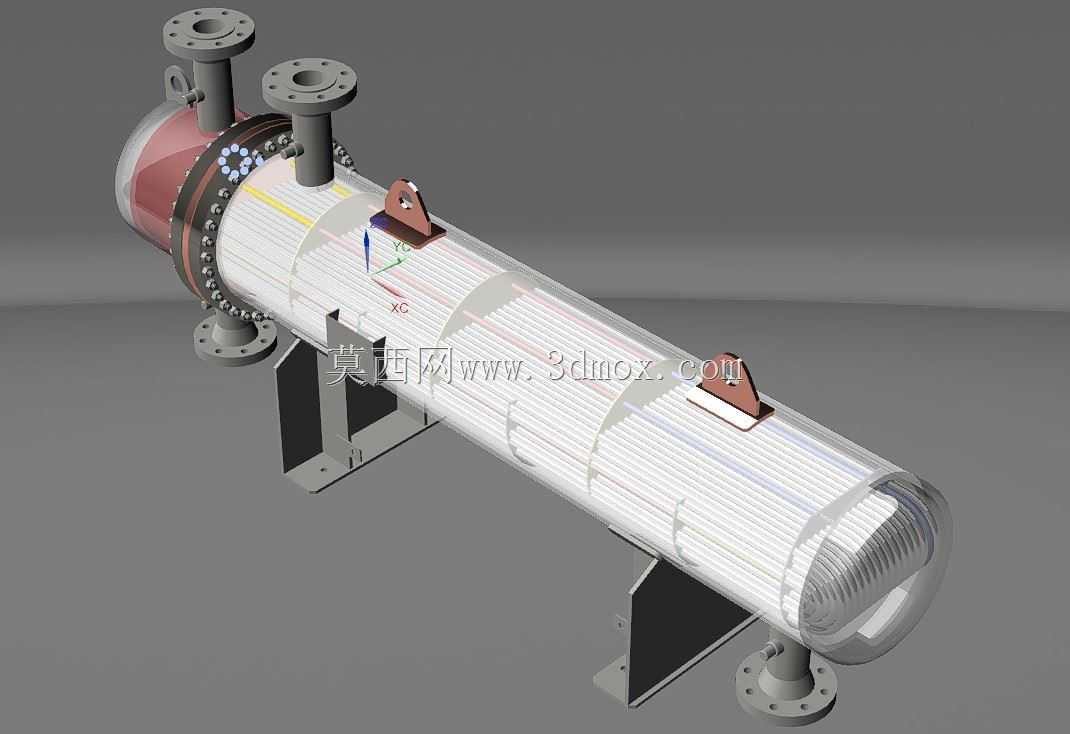

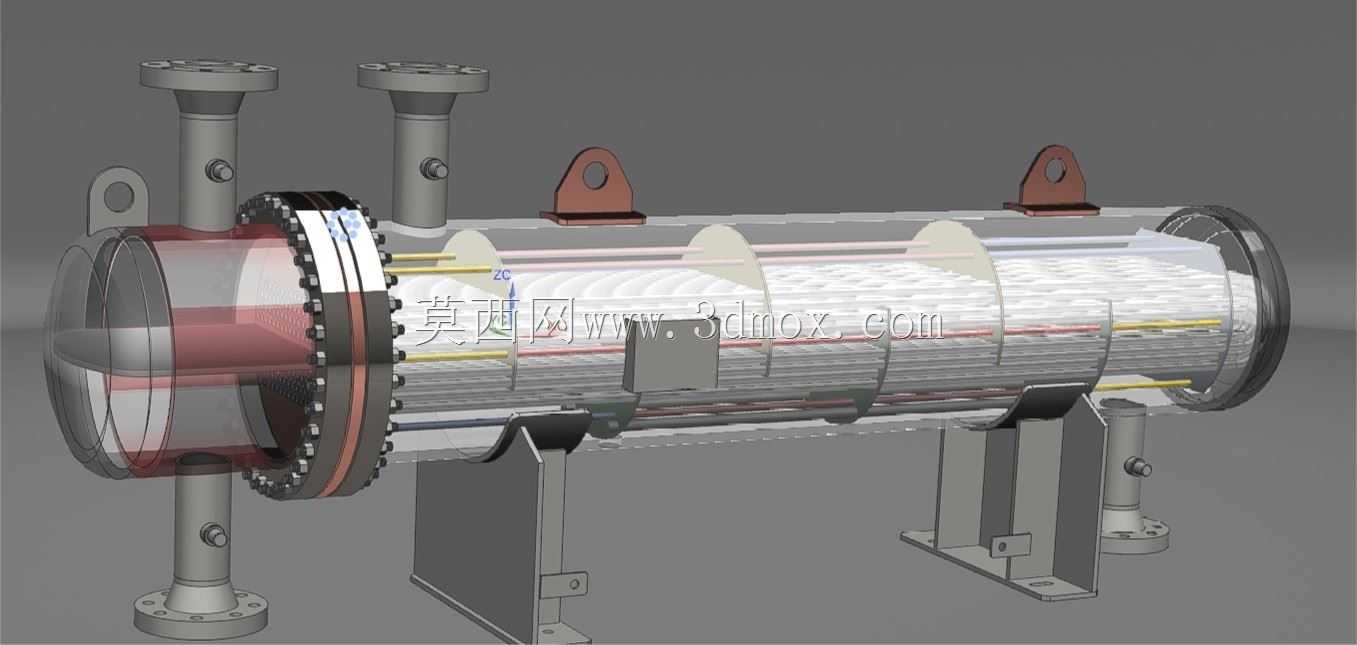

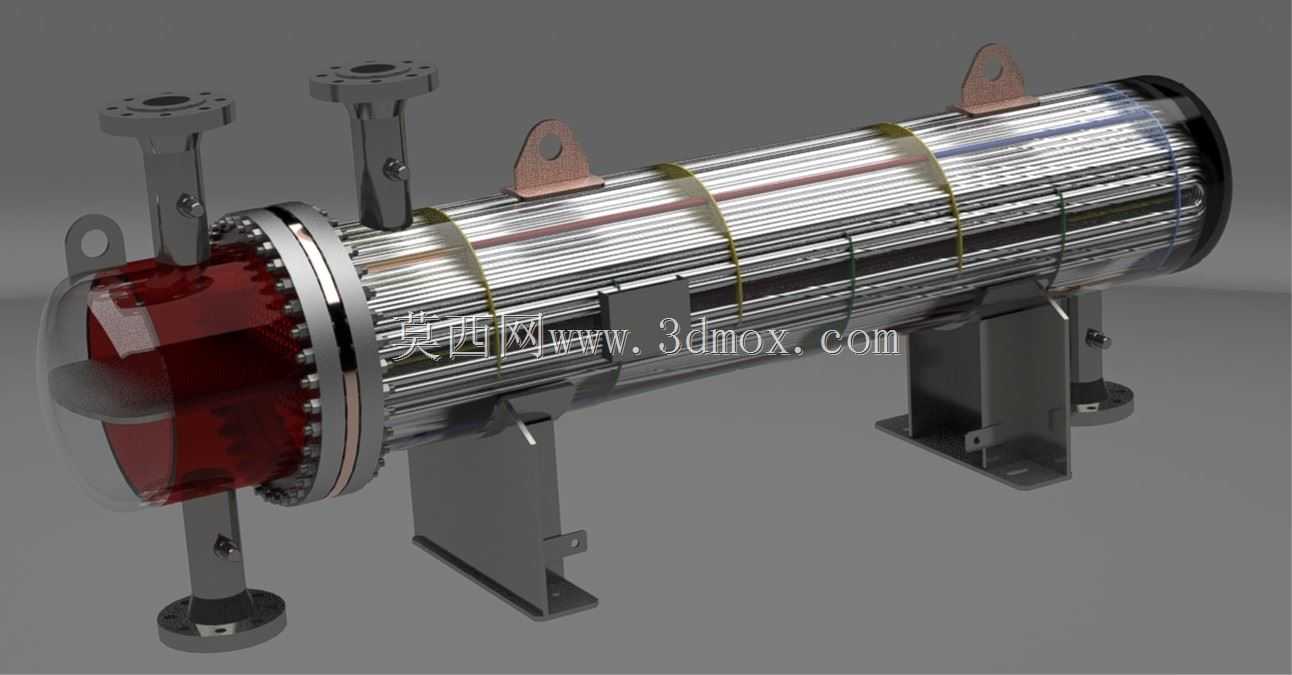

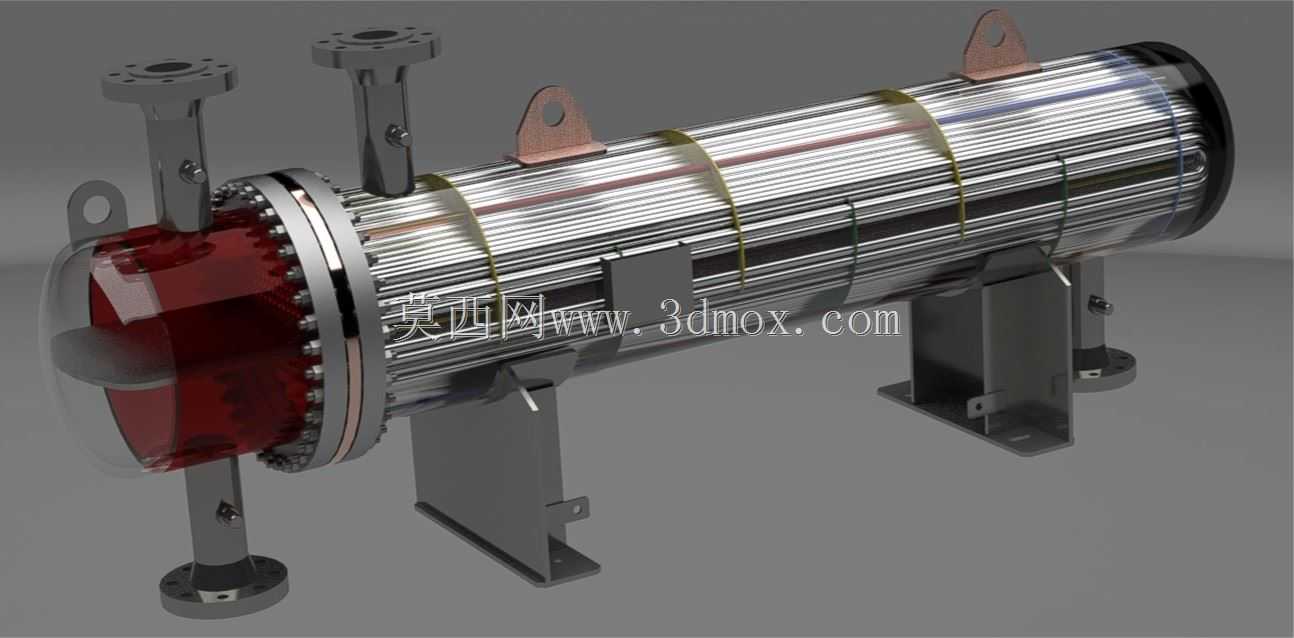

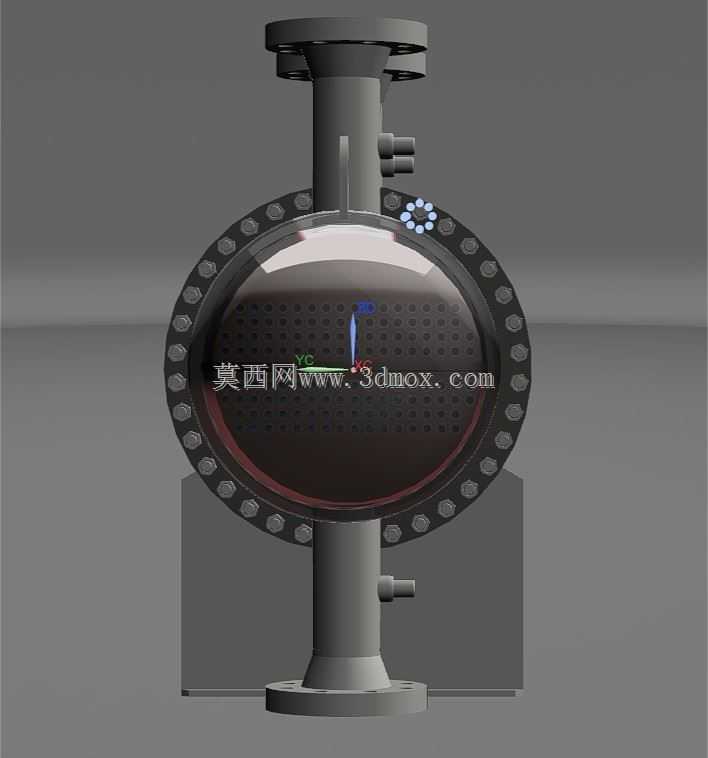

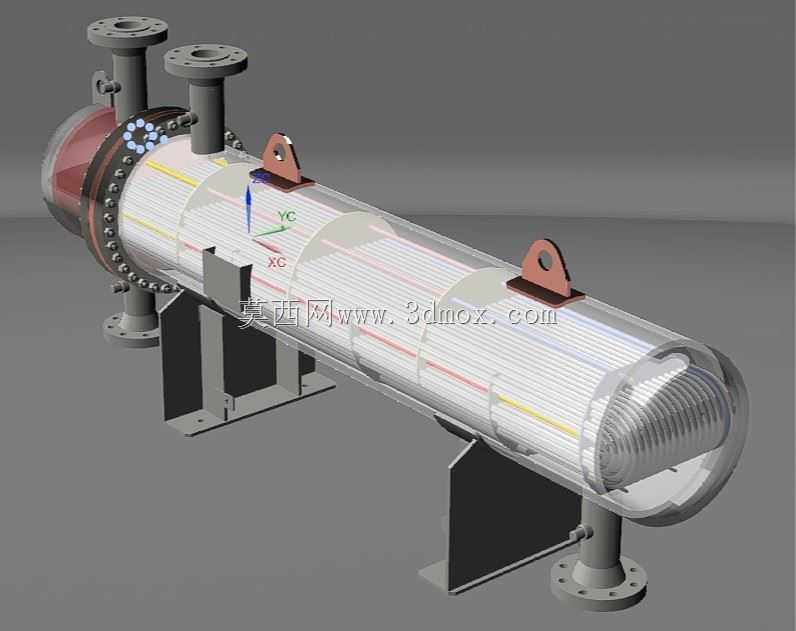

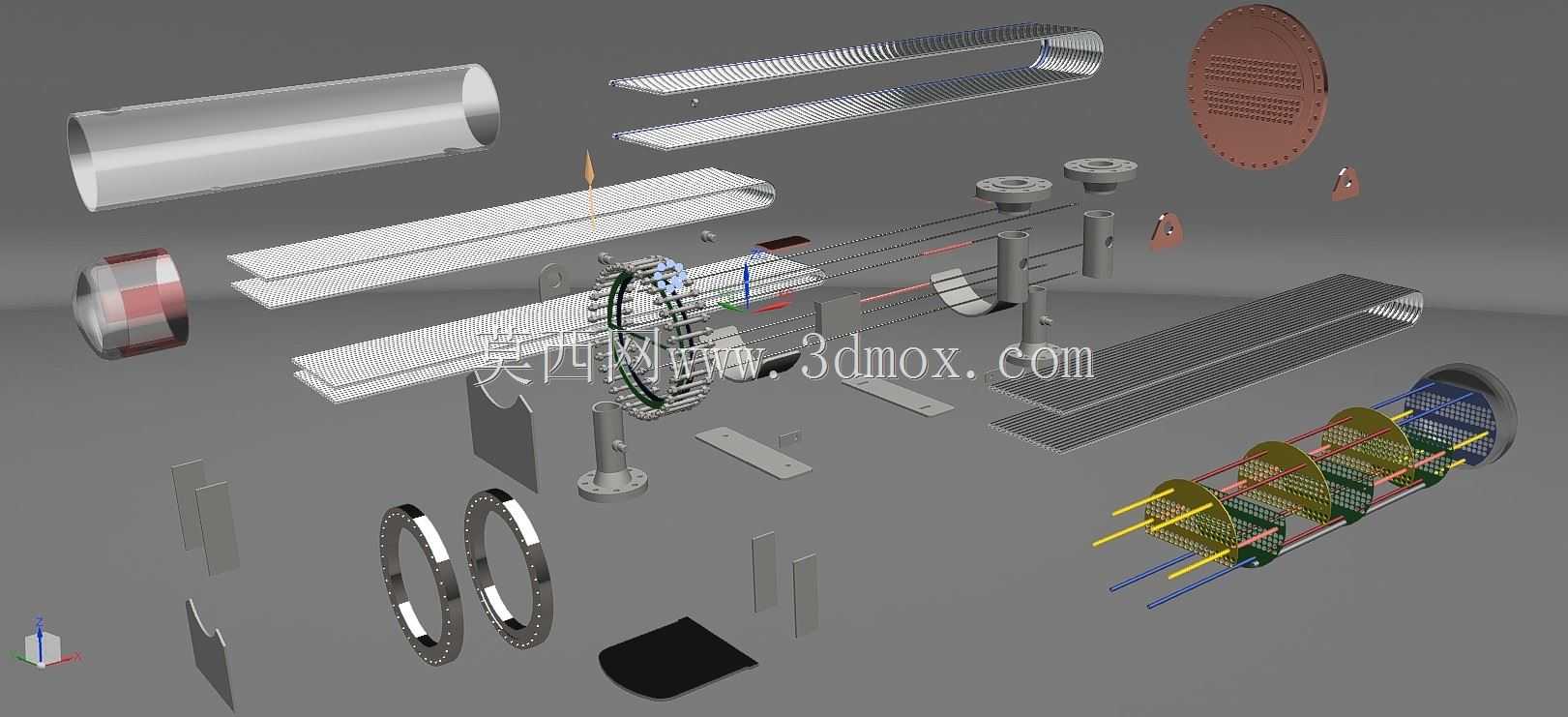

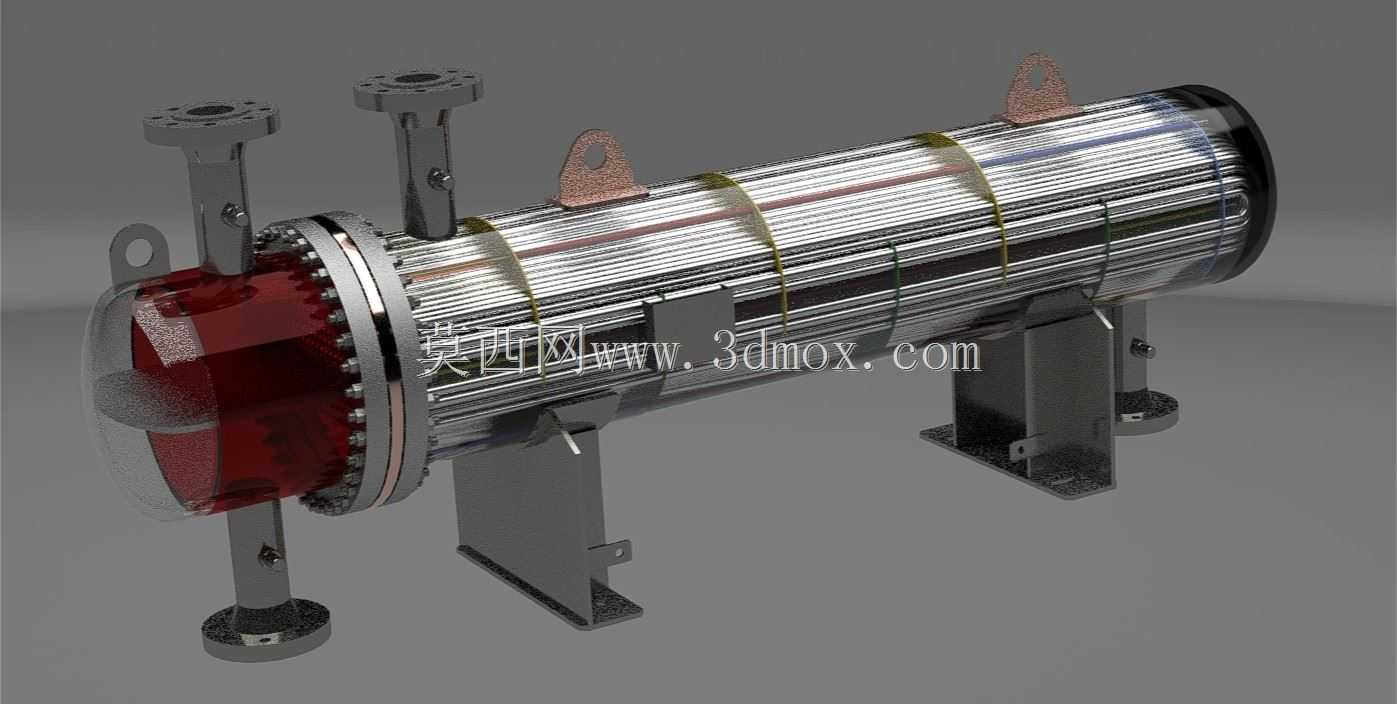

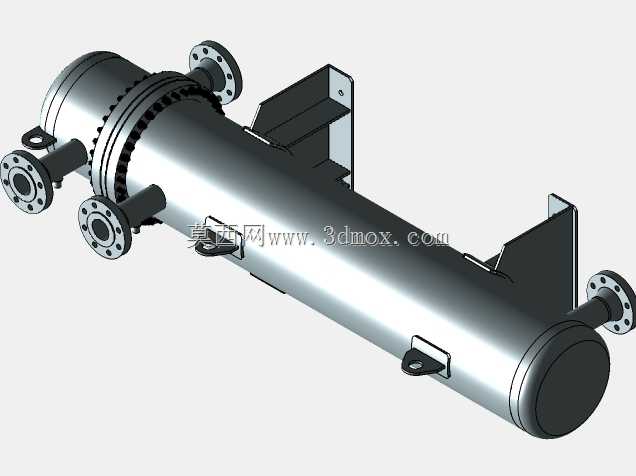

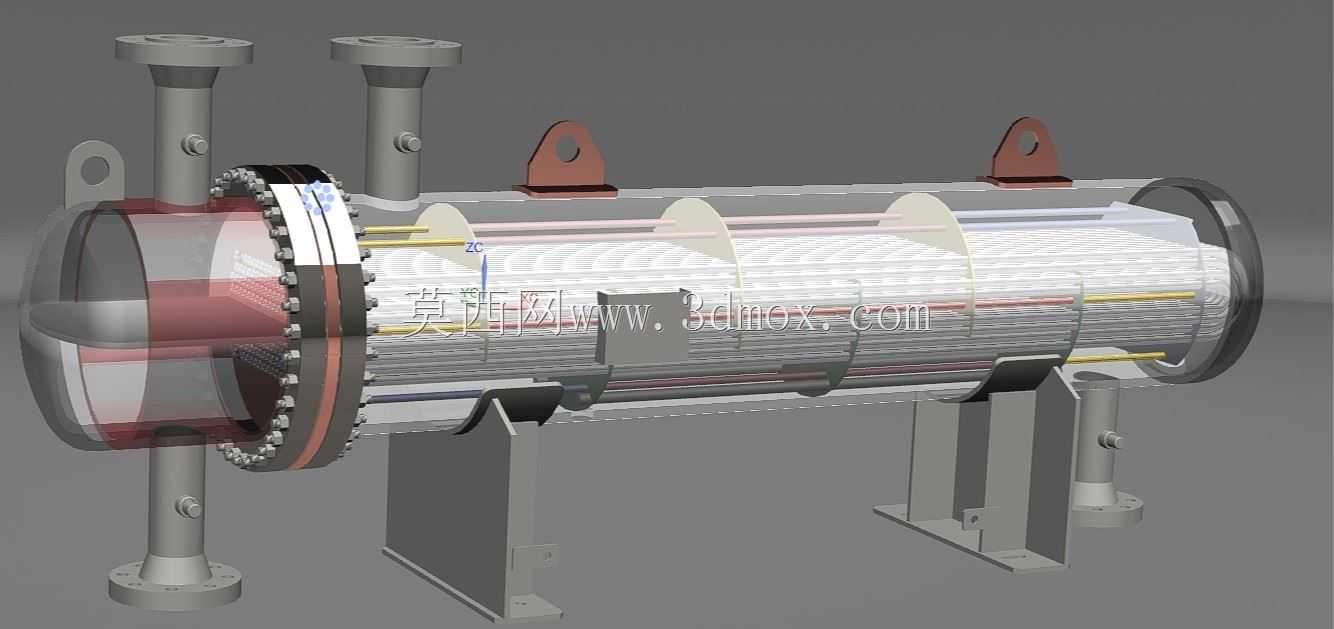

在氢能制备、储运及化工合成等涉及高压氢气介质的工业生产场景中，不同工艺段的氢气流往往存在较大温差，直接输送或参与反应不仅会造成大量热能浪费，还可能因介质温度不匹配影响反应效率、损伤下游工艺设备，管壳式氢气换热装置正是针对这类场景开发的专用热能传递设备，可实现不同压强、不同温度氢气流间的高效热量交换，也可完成氢气与其他工艺流体间的热能传递，帮助生产系统实现热能梯级利用，稳定工艺介质温度参数。该设备采用经典管壳式承压结构设计，核心换热区域由密集排布的薄壁换热管束构成，管束两端通过管板与壳体密封固定，管程与壳程相互独立完全隔离，可分别流通不同压力、不同种类的换热介质，避免介质掺混引发安全风险；设备两端设置可拆卸式封头结构，方便后期对管束进行清洁、检修与更换，壳体上方设置的吊耳结构可满足设备吊装转运、现场安装就位的承重需求，底部配套的鞍式支座可将设备稳定固定在混凝土基础或钢制安装支架上，支座预留的螺栓安装孔可适配不同规格的固定螺栓，抵消设备运行过程中因介质流动、温度变化产生的振动与位移。设计过程中充分考虑氢气介质易泄漏、渗透能力强的特性，所有密封面均采用高压适配的密封结构，法兰连接位置预留足够的螺栓压紧余量，保证高压工况下的密封可靠性；壳体与管束的材质选型适配氢气环境下的防脆断要求，结构强度计算充分考虑温度交变产生的热应力影响，在管束与管板连接位置设置应力释放结构，避免长期运行出现疲劳开裂。设备的进出口接管均采用标准法兰接口，可直接与现场工艺管道对接，安装时需预留足够的端部操作空间，满足封头拆卸、管束抽装的检修需求，设备整体卧式布置的结构形式可有效降低安装空间高度要求，适配多数化工生产车间、氢能场站的安装空间条件。
