燃油箱立式吸油管路集成结构设计

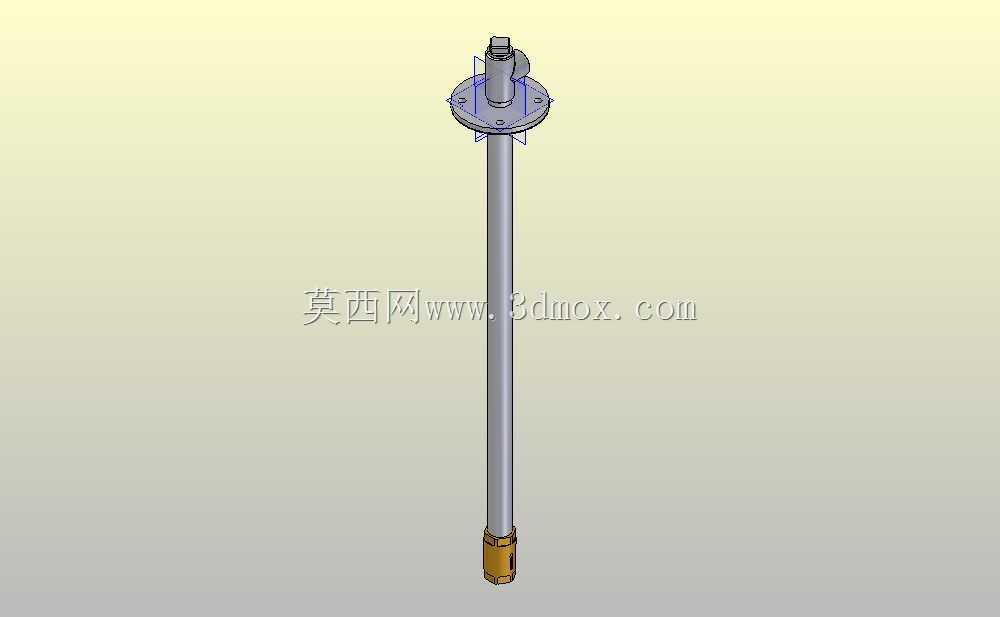

该结构主要应用于各类燃油存储供给系统中，作为油箱内部抽取燃油的核心通路部件，常见于工程机械、商用车辆、固定式动力机组的燃油供给单元，负责将油箱内存储的燃油稳定输送至下游燃油泵、滤清器直至发动机喷油系统，是保障燃油供给通路顺畅的关键内置部件。在实际使用场景中，该部件长期浸没在油箱内部燃油环境中，需要兼顾结构密封性、安装可靠性与燃油流通效率，避免出现漏气、吸油阻力过大、杂质吸入等影响动力系统正常运行的问题。从功能特性来看，该总成采用长直杆式主体管路设计，顶端配置带螺栓孔的圆形安装法兰，可直接贴合油箱顶部预设的安装平面，通过紧固件实现压紧密封，无需在油箱侧壁额外开设安装孔，大幅降低了油箱开孔泄漏的风险；法兰上方集成了管路接头结构，可直接与外部输油管路快速对接，减少了外接转接头的数量，进一步压缩了泄漏点的存在概率。管路底端配置了带过滤结构的吸油端头，可在燃油进入管路的第一层级拦截油箱内可能存在的大颗粒杂质，避免杂质进入下游燃油系统造成泵体卡滞、喷油嘴堵塞等故障，端头的进油位置与油箱底部保留了合理的间隙，既可以最大程度利用油箱内的有效储油容积，又能避免将油箱底部沉积的水渣、淤积杂质吸入管路。设计过程中重点考量了安装边界与适配性，长直管路的长度可匹配对应规格油箱的内部深度，法兰的安装孔位采用均布设计，可适配多数标准油箱的顶部安装座尺寸，管路主体采用等径直管结构，可最大限度降低燃油流动过程中的沿程阻力，保障大流量供油工况下的管路通流能力，避免高负荷工况下出现吸油不足、动力输出不稳的问题。顶端的接头结构采用侧出式设计，可避免与油箱顶部的其他加注口、液位传感器、回油管路等部件产生安装干涉，整体结构无多余的凸起与冗余结构，安装时可直接从油箱顶部的安装孔垂直插入后紧固法兰螺栓即可完成装配，后期维护时仅需拆卸法兰紧固件即可将整个总成取出清理或更换，无需对油箱主体进行切割、拆解作业，大幅降低了后期运维的操作难度。结构整体的材质选择可适配柴油、汽油等常见燃油的腐蚀特性，长期浸没在燃油环境中不会出现材质溶胀、锈蚀、密封失效等问题，法兰与管路的连接位置采用刚性密封结构，可承受燃油系统工作过程中产生的负压波动，不会因长期抽吸出现接头松动、漏气断油的故障。
