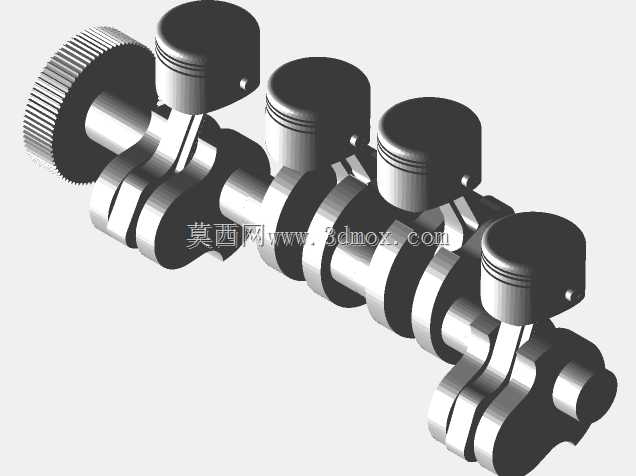

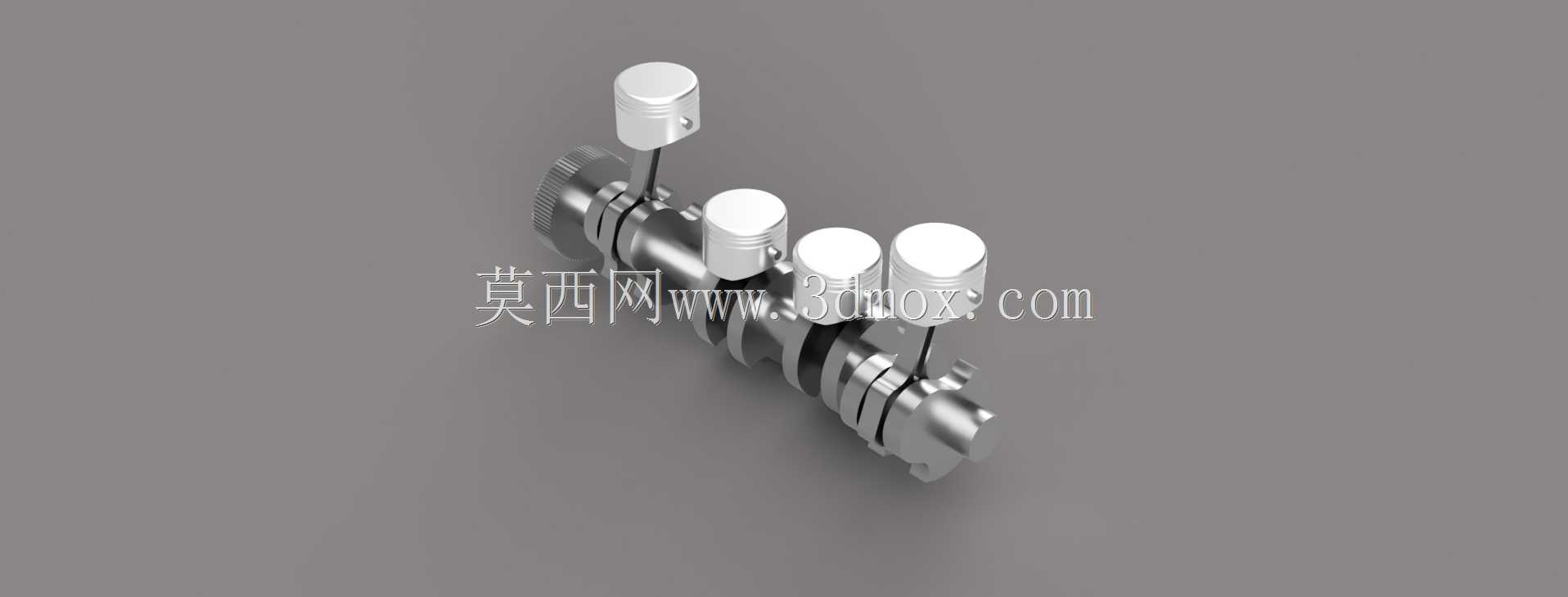

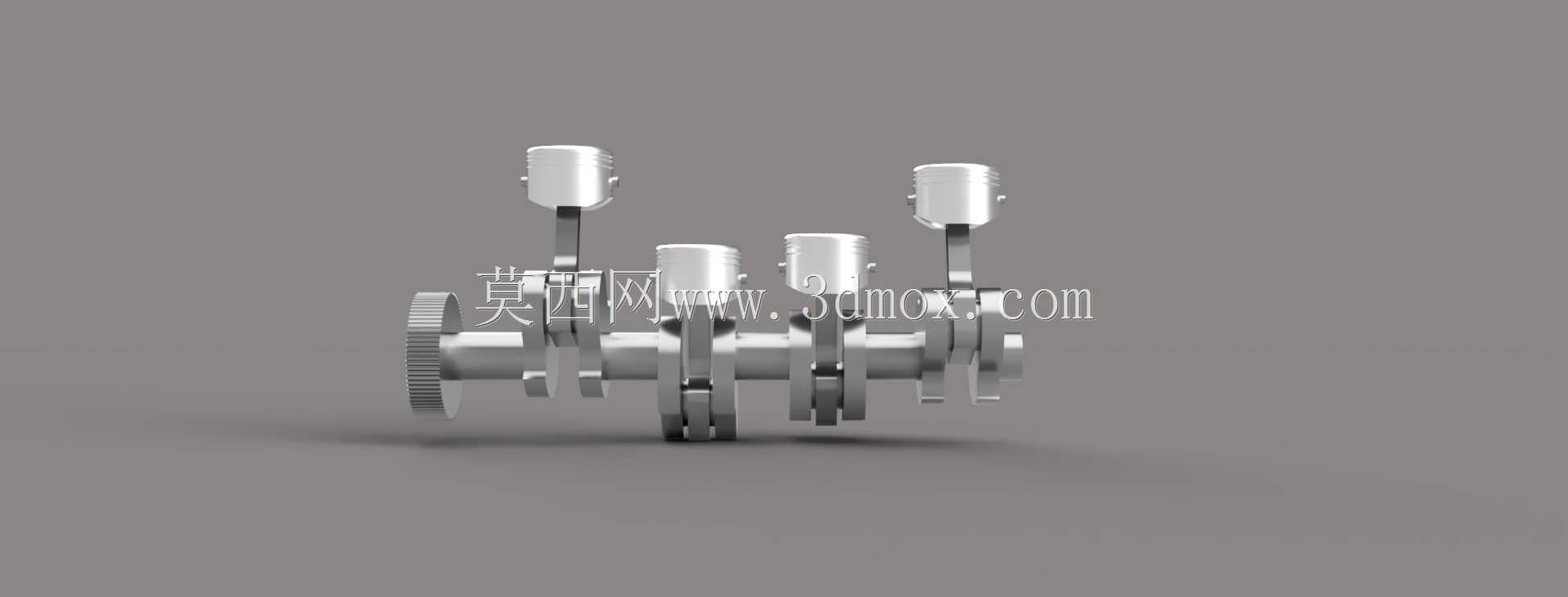

直列四缸内燃机核心结构三维设计

这款直列四缸动力结构是乘用车、小型工程机械动力系统的核心组成单元，广泛适配家用代步车辆、轻型货运车辆、小型农用作业机械、小型固定式动力机组等场景，作为整套设备的动力输出来源，负责将燃料燃烧产生的热能通过机械结构转化为旋转机械能，为整套设备的运行提供持续稳定的动力输出。从结构设计来看，该动力单元采用经典直列四缸布局，缸径设定为80毫米，活塞行程为63.5毫米，这种尺寸配比兼顾了低转速扭矩输出与高转速功率储备的平衡，既能够满足日常代步、轻载作业场景下的低转速大扭矩需求，也能在需要高速运行的工况下提供充足的功率支撑，适配多数民用动力场景的使用需求。整体结构围绕曲柄连杆机构完成核心设计，四个活塞沿曲轴轴向等距排布，通过连杆与曲轴的曲柄销相连，将活塞的上下往复直线运动精准转化为曲轴的旋转运动，每个气缸的做功行程按照固定点火间隔错开排布，能够有效抵消活塞往复运动产生的一阶、二阶惯性力，让整机运行过程更加平稳，降低运行过程中的振动与噪音传递，提升配套设备的使用体验。设计过程中充分考虑了结构的安装适配边界，曲轴两端分别预留了动力输出端与附件安装位，可直接对接离合器、变速箱等传动部件，也可在前端轮系位置安装发电机、水泵、空调压缩机等附属配件，无需对主体结构进行大幅改动即可适配不同配套设备的安装需求。活塞部分采用轻量化设计思路，在保证结构强度的前提下尽可能降低往复运动部件的质量，减少运动过程中的惯性冲击，延长曲轴、连杆等核心受力部件的使用寿命；缸体与曲轴的配合位置预留了充足的润滑通道布设空间，能够为高速相对运动的部件提供持续的润滑保障，降低部件磨损速率。整体结构的外形轮廓规整，直列布局的形式让整机宽度尺寸更小，便于在前置前驱、前置后驱等不同布局的动力舱内完成布设，也能适配小型工程机械的紧凑动力舱安装空间，安装固定点位的布设符合主流民用动力单元的通用标准，能够降低配套设备的适配改造成本，缩短产品开发周期。目前该结构仍处于细节优化阶段，后续可进一步完善配气机构、冷却系统、润滑系统的配套结构设计，形成完整的可落地动力总成方案。
