起重机配套重型起重吊钩结构设计

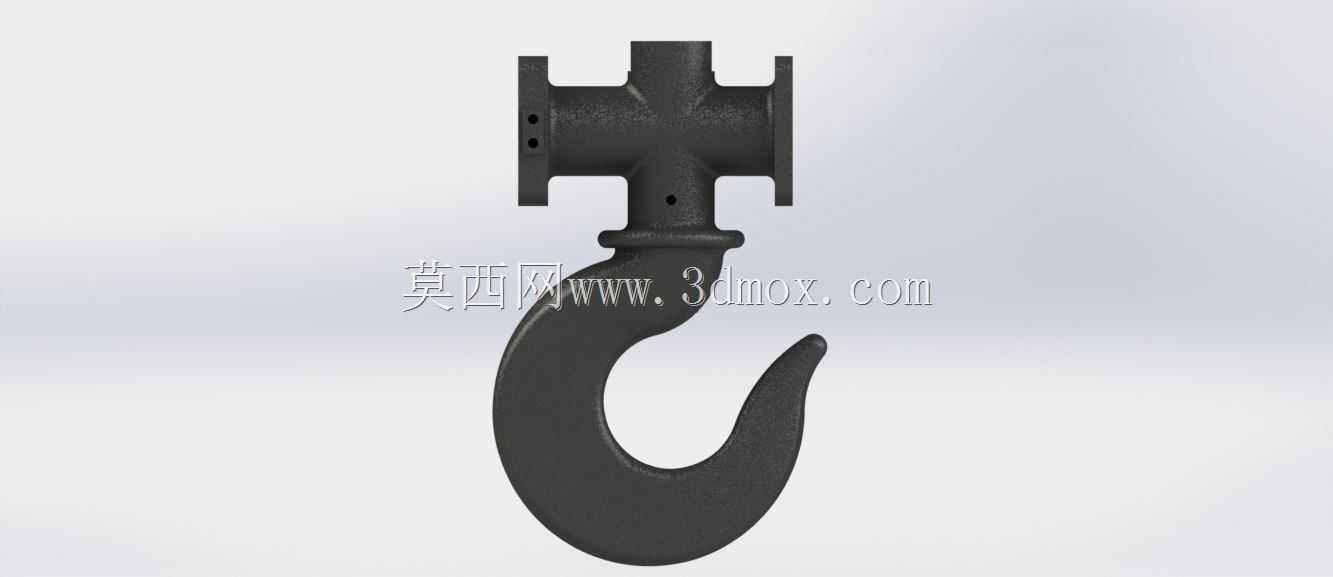

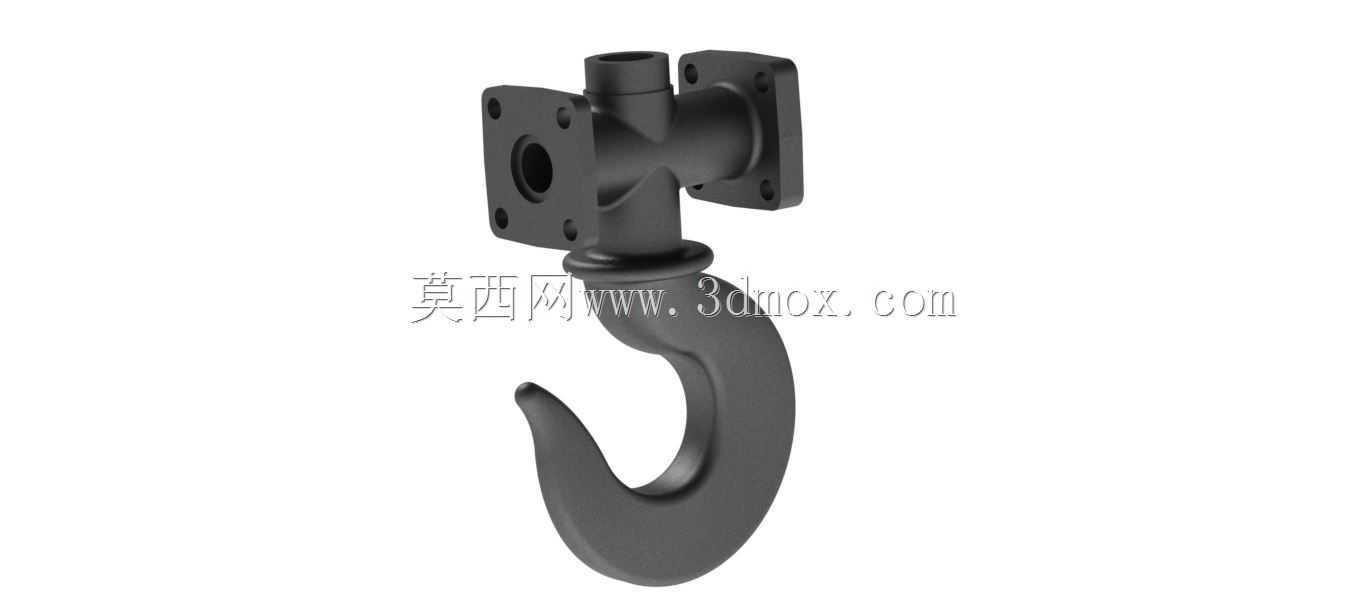

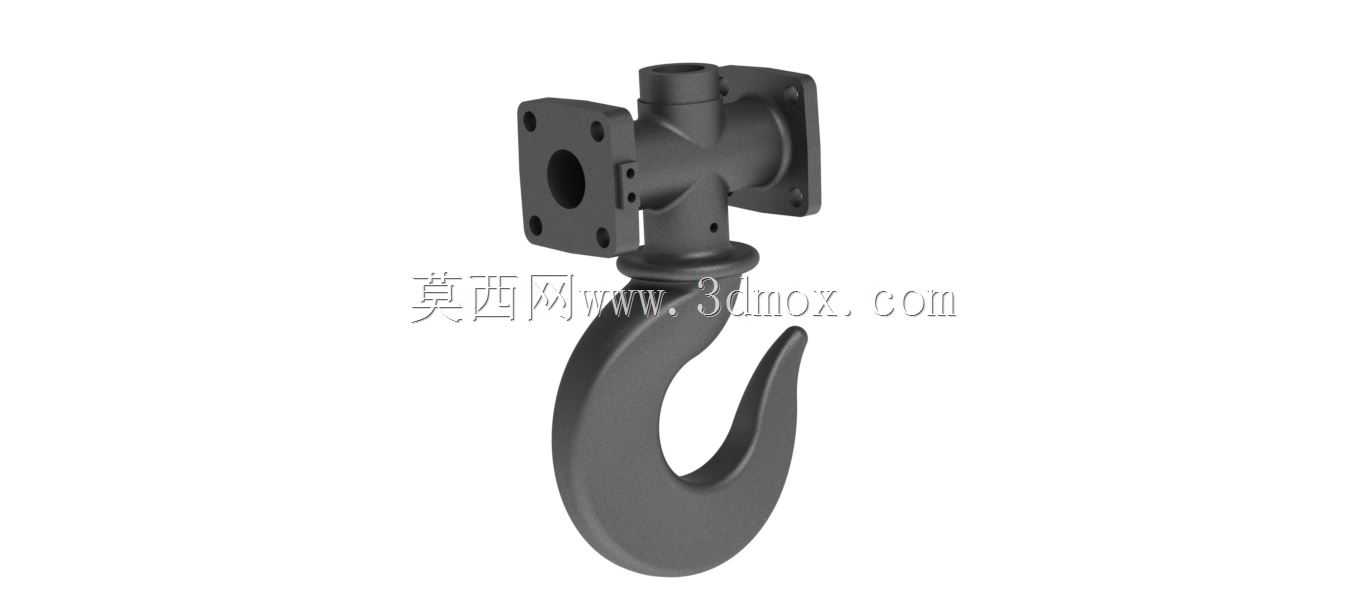

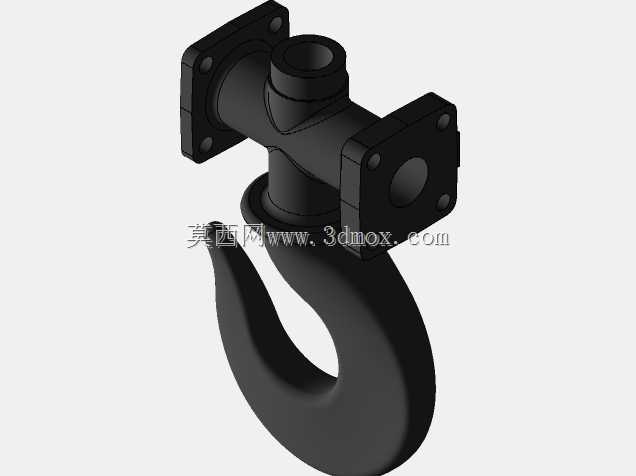

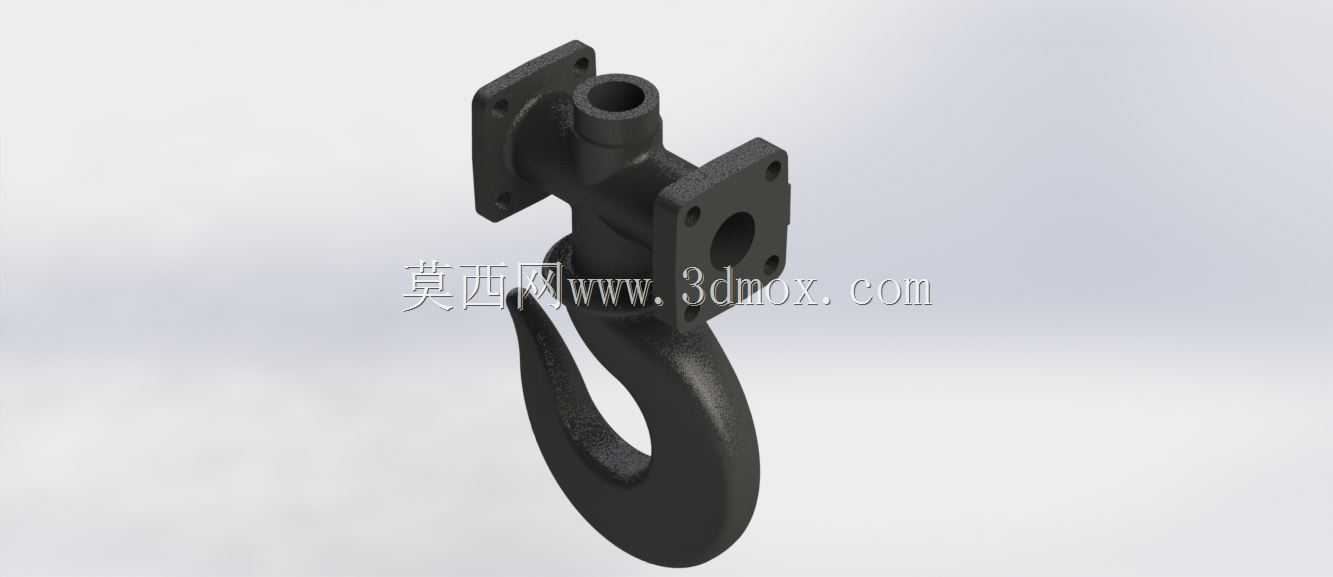

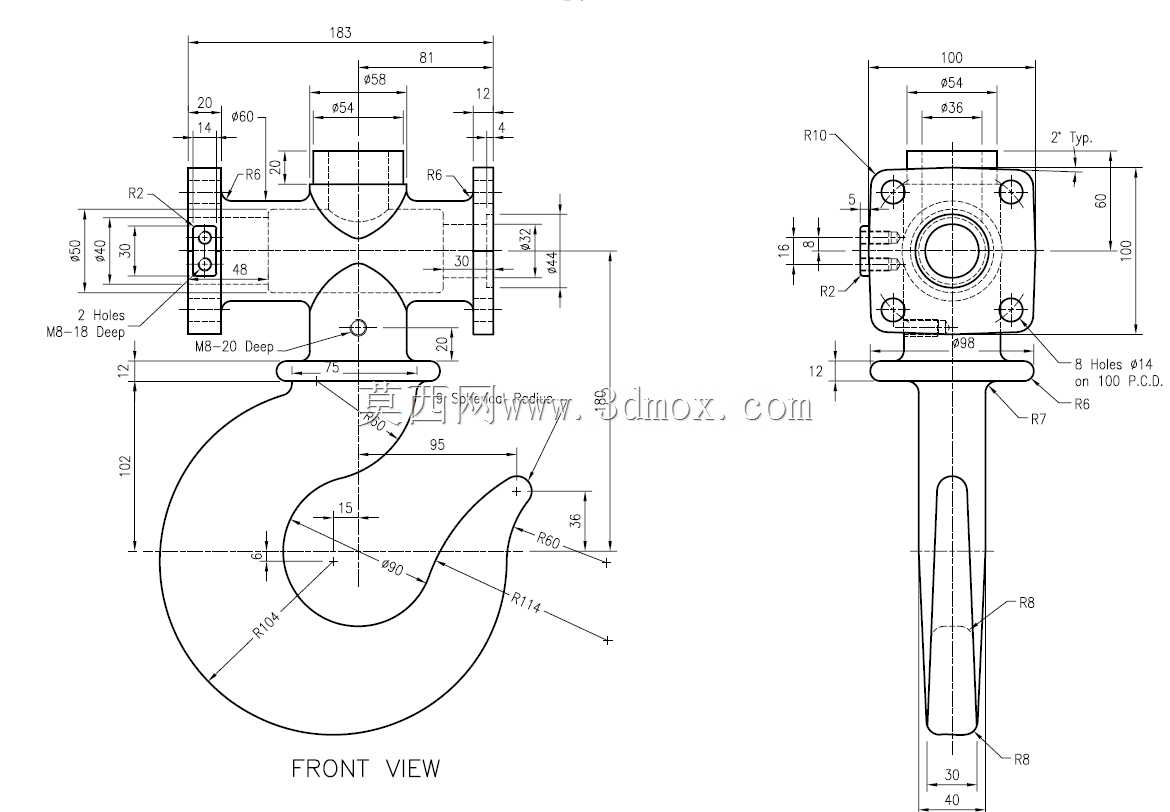

这款起重吊钩是桥式起重机、门式起重机、门座式起重机等各类起重设备的核心取物承载部件，主要应用于工矿企业货场吊装、港口集装箱装卸、建筑工地建材吊运、重型装备制造车间工件转运、仓储物流重型货物堆垛等各类需要垂直起吊重物的作业场景，是起重作业中直接连接被吊物与起重卷扬机构的关键受力构件，承担着传递起吊载荷、保障吊装作业安全的核心作用。从功能特性来看，该吊钩采用钩身与上部连接座一体化的结构设计，上部设置三个带安装孔的方形法兰连接面，可适配不同方向的起重吊臂、滑轮组或旋转连接机构，无需额外加装过渡转接件即可完成多场景安装适配，有效降低现场安装的适配成本。钩身采用大曲率平滑过渡的弧形钩体设计，钩尖部位做了内收防脱导向处理，配合配套的防脱棘爪使用时，可避免吊装过程中吊索具从钩口滑出引发安全事故，钩身截面采用渐变式受力优化设计，在钩颈与上部连接座的衔接位置做了加厚圆弧过渡，可有效分散起吊时的应力集中，避免长期重载下出现结构疲劳断裂。从设计思路来看，整个吊钩的结构完全围绕重载吊装的受力需求展开，上部的法兰连接面均布螺栓安装孔，安装时可通过高强度螺栓与起重设备的起升机构下端固定，三个方向的法兰面可适配单吊点直连、双吊点分载、带旋转机构的活动吊点等多种安装形式，适配不同额定起重量的起重设备使用。钩身的弧度经过受力仿真优化，当吊索具挂入钩体后，载荷的合力方向始终沿钩身的中心轴线传递，不会出现偏载扭矩对连接部位造成额外载荷，钩体的开口尺寸经过合理设计，可适配不同直径的钢丝绳吊索、吊装带、卸扣等常用吊具，同时避免开口过大导致吊具在钩体内大幅窜动。在安装边界方面，上部法兰的安装孔位按照通用起重吊钩的连接尺寸规范设计，安装时只需保证连接端面贴合平整，螺栓按照对角顺序紧固至规定扭矩即可完成装配，钩身的垂直长度与回转半径经过合理匹配，安装后不会与起重设备的卷扬钢丝绳、滑轮架等周边部件发生运动干涉，可满足起升过程中吊钩随吊物小幅摆动的活动空间需求，钩体下部的钩腔空间可同时容纳多根吊索具挂接，满足多吊点平衡吊装的使用需求，整体结构兼顾了承载强度、安装适配性与使用安全性，完全符合重载起重作业的实际使用要求。
