带衬套3类铰接球牵引挂接结构

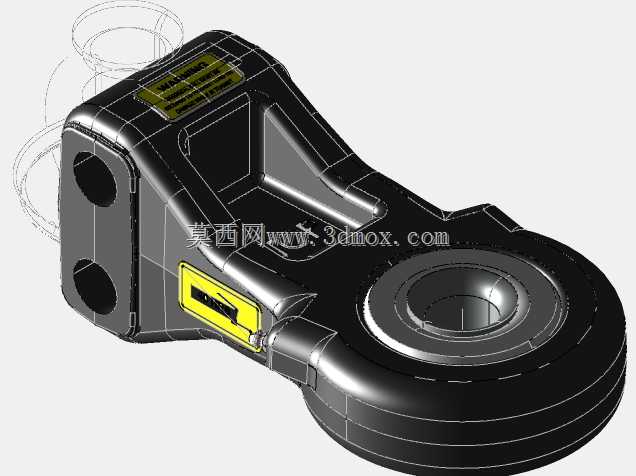

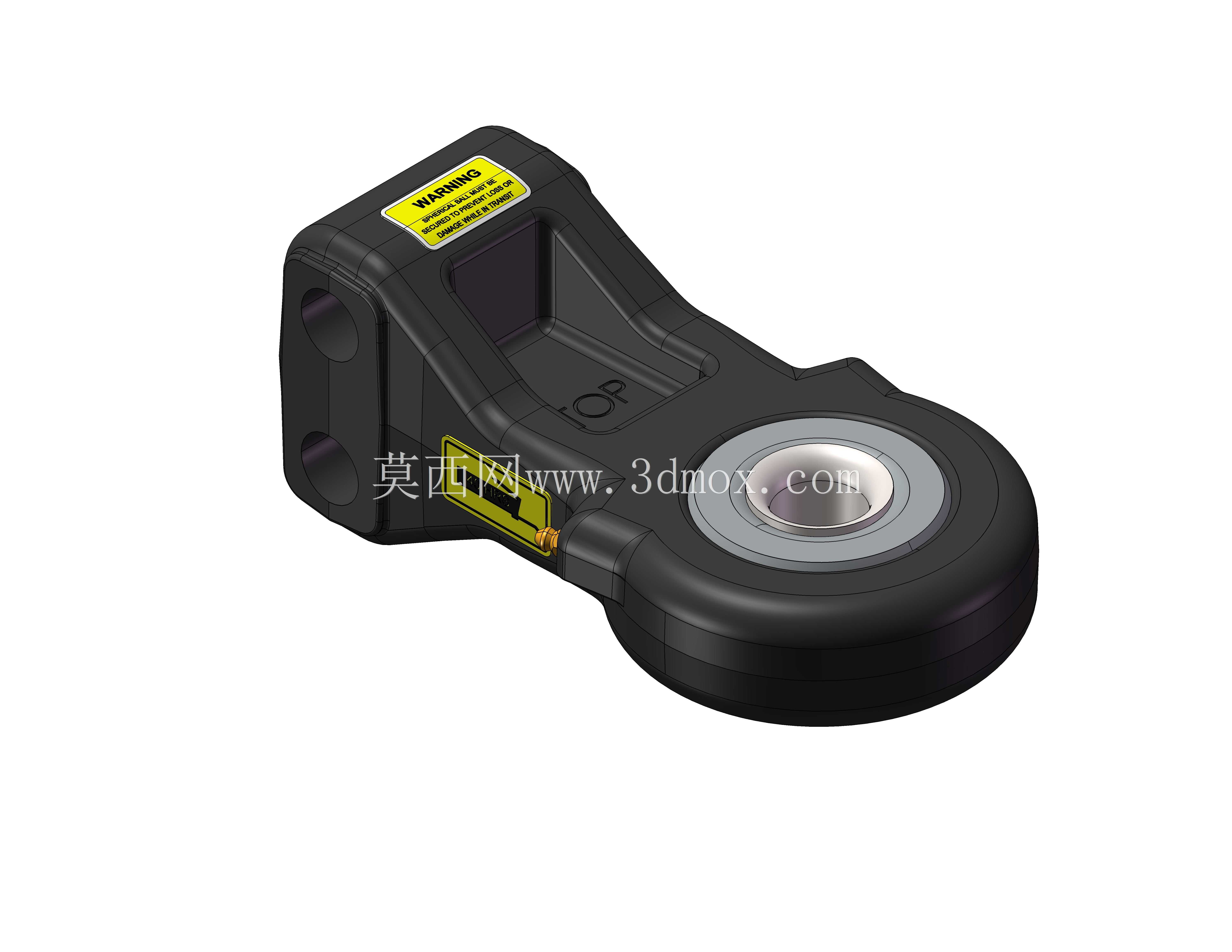

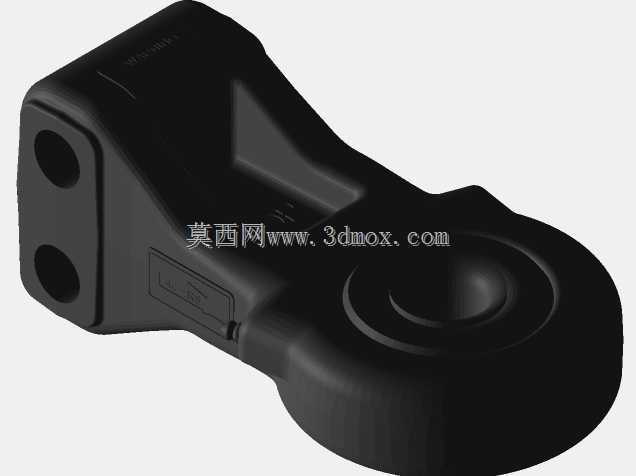

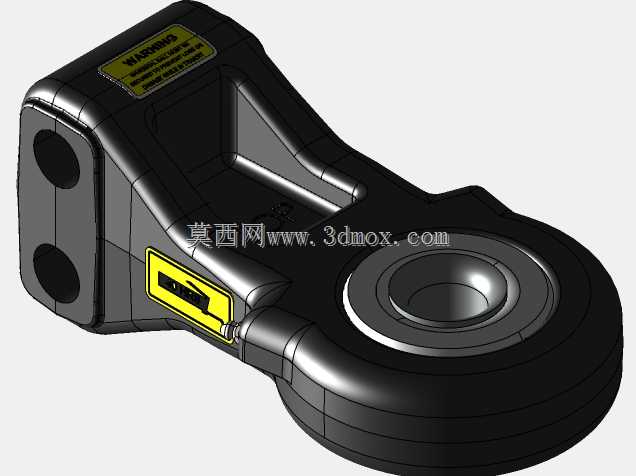

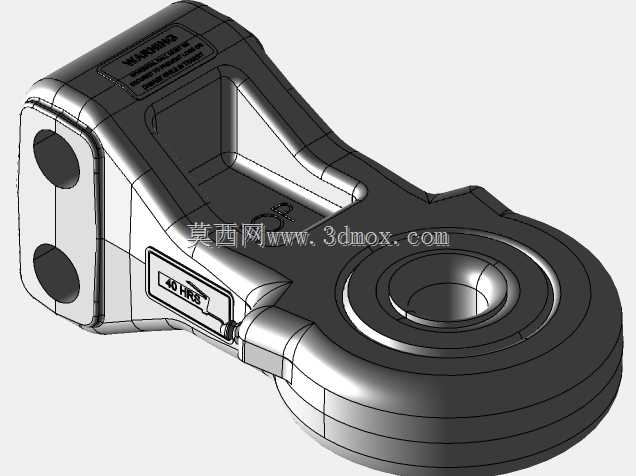

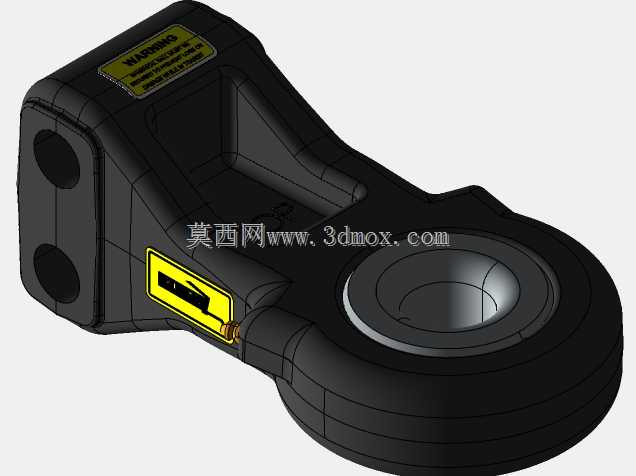

该挂接结构主要应用于重载货运挂车、工程作业拖车、农用牵引机具与牵引车的连接场景，是车辆拖挂系统中承担载荷传递、铰接缓冲的核心受力部件，可在非铺装路面行驶、转向、坡道启停等复杂工况下，稳定传递纵向牵引力，同时适配挂接端多维度的角度偏转，避免刚性连接带来的应力集中损伤。从实际用途来看，该部件替代了传统固定式牵引钩的刚性连接缺陷，通过铰接球结构实现挂接端的万向转动余量，配套的衬套可吸收行驶过程中的冲击振动，减少挂接部位的磨损与异响，既保障牵引过程的连接可靠性，也能降低颠簸路面对车架连接点的冲击载荷，延长整套牵引系统的使用寿命。在功能特性上，主体采用高强度铸钢构型的钩体作为承载基体，表面设置的警示标识可提醒操作人员注意挂接安全，铰接球座与钩体一体化成型保证了结构强度，配套的压装式衬套采用耐磨金属材质，压入球座内孔后可降低铰接球转动时的摩擦阻力，同时避免球头与基体直接接触产生的磨损失效，钩体侧面预留的锁销安装孔可配合锁止机构完成挂接后的防脱锁定，防止行驶过程中挂接意外脱开。设计思路上，整体遵循重载牵引部件的等强度设计原则，钩体受力较大的圆弧过渡区域做了加厚处理，非受力区域通过合理的挖槽减重实现结构轻量化，球座内孔与衬套采用过盈配合设计保证衬套安装后不发生窜动，衬套内孔与铰接球的配合间隙控制在合理范围，既保证转动灵活性，也避免间隙过大带来的挂接旷量，钩体上的两个安装通孔用于将整个部件固定在牵引车车架后端，安装孔的位置度经过精准校核，保证挂接后牵引点高度符合通用拖挂接口标准。外形与安装边界方面，钩体整体呈流线型弯臂构型，无尖锐外凸棱角避免挂接操作时磕碰伤人，安装端的两个通孔间距适配主流重型牵引车的车架安装孔位，球座中心到安装端面的距离经过匹配计算，保证挂接后挂车与牵引车之间留有足够的转向间隙，不会在大角度转向时发生车体干涉，衬套压装后端面与球座端面齐平，不会额外占用安装空间，铰接球装入衬套后露出的高度适配各类标准3类挂接环的尺寸要求，可兼容同规格的不同厂商拖挂挂接接口，无需额外改装即可完成适配安装。
