1.25英寸规格三类带法兰牵引销衬套

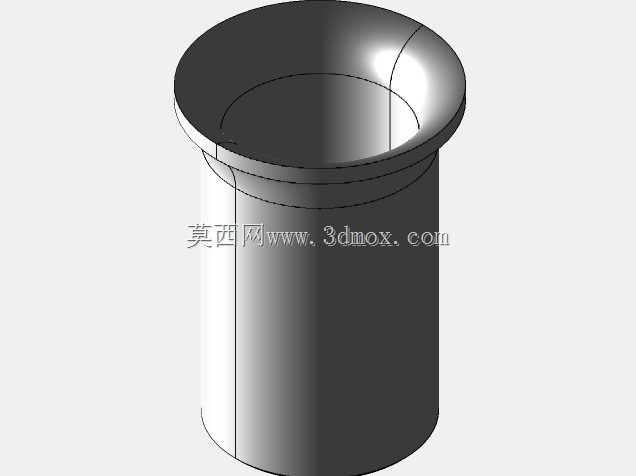

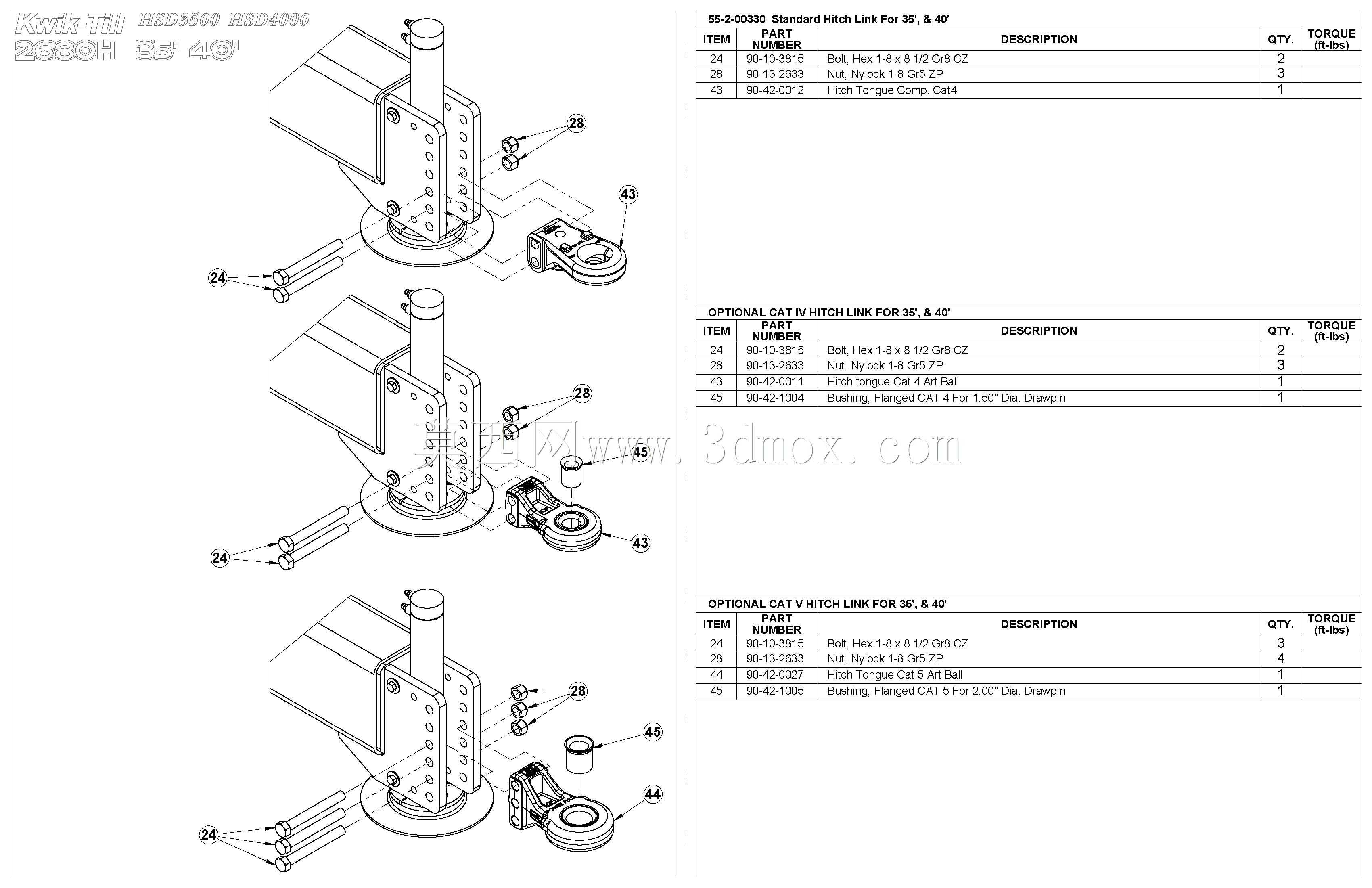

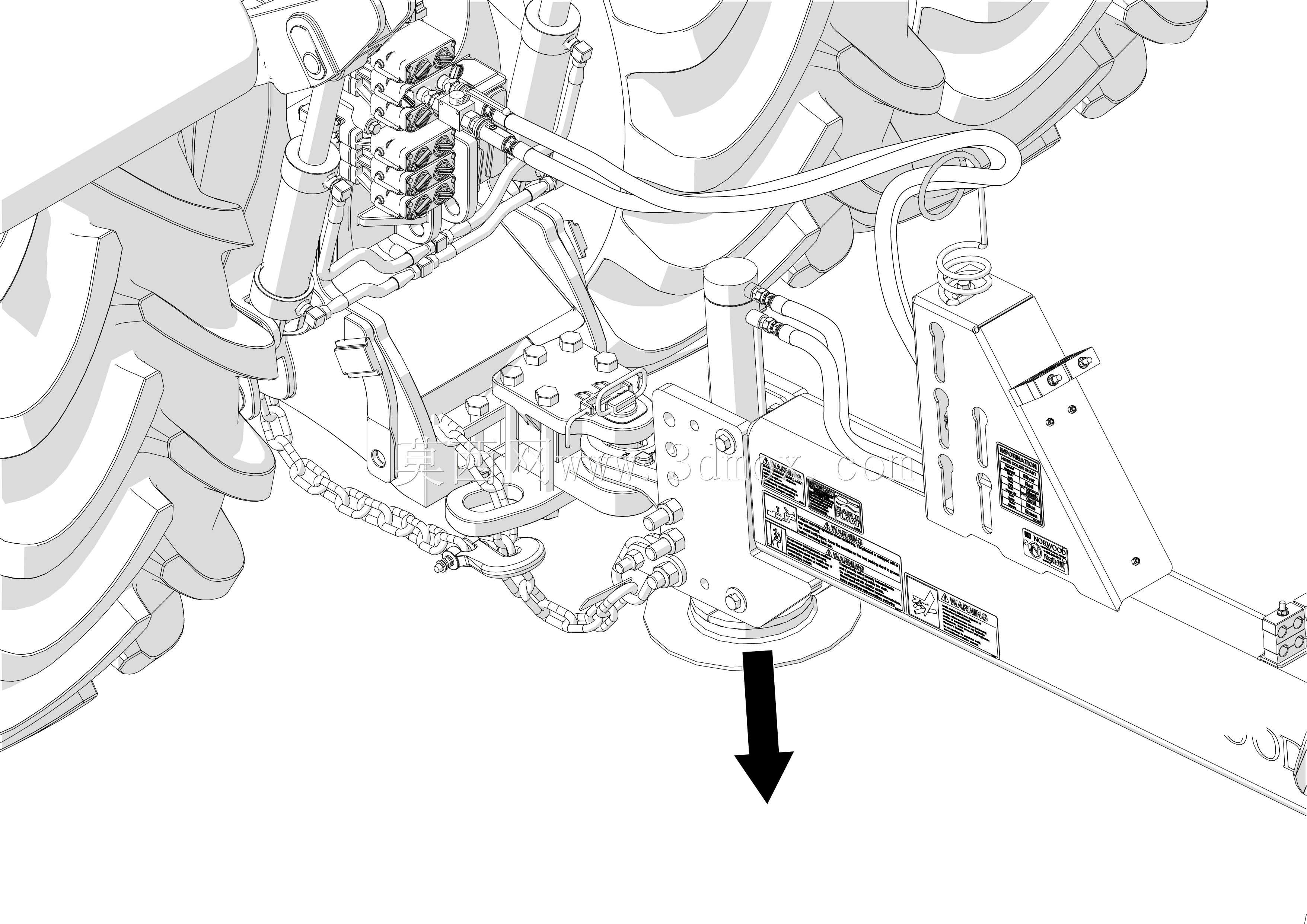

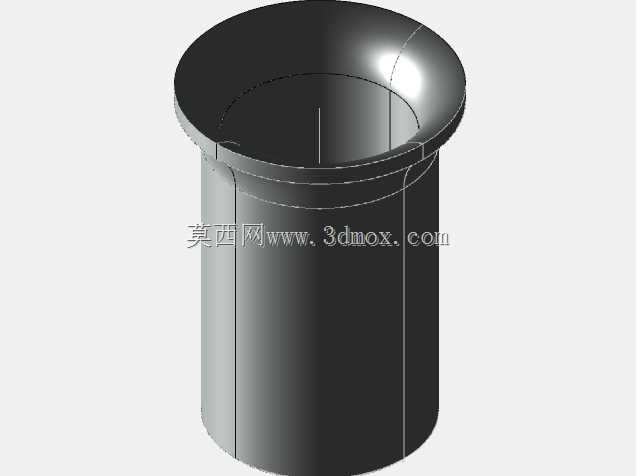

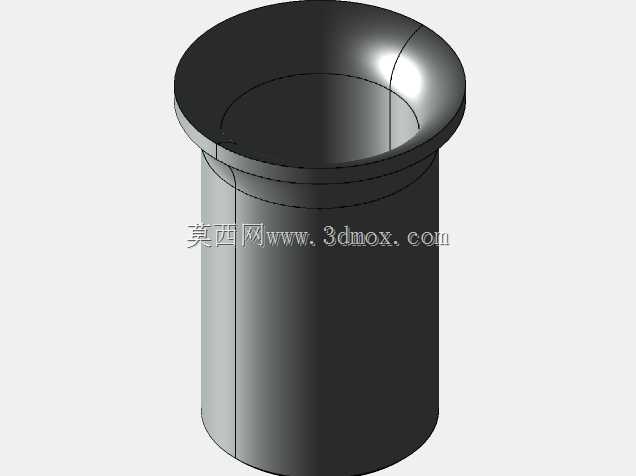

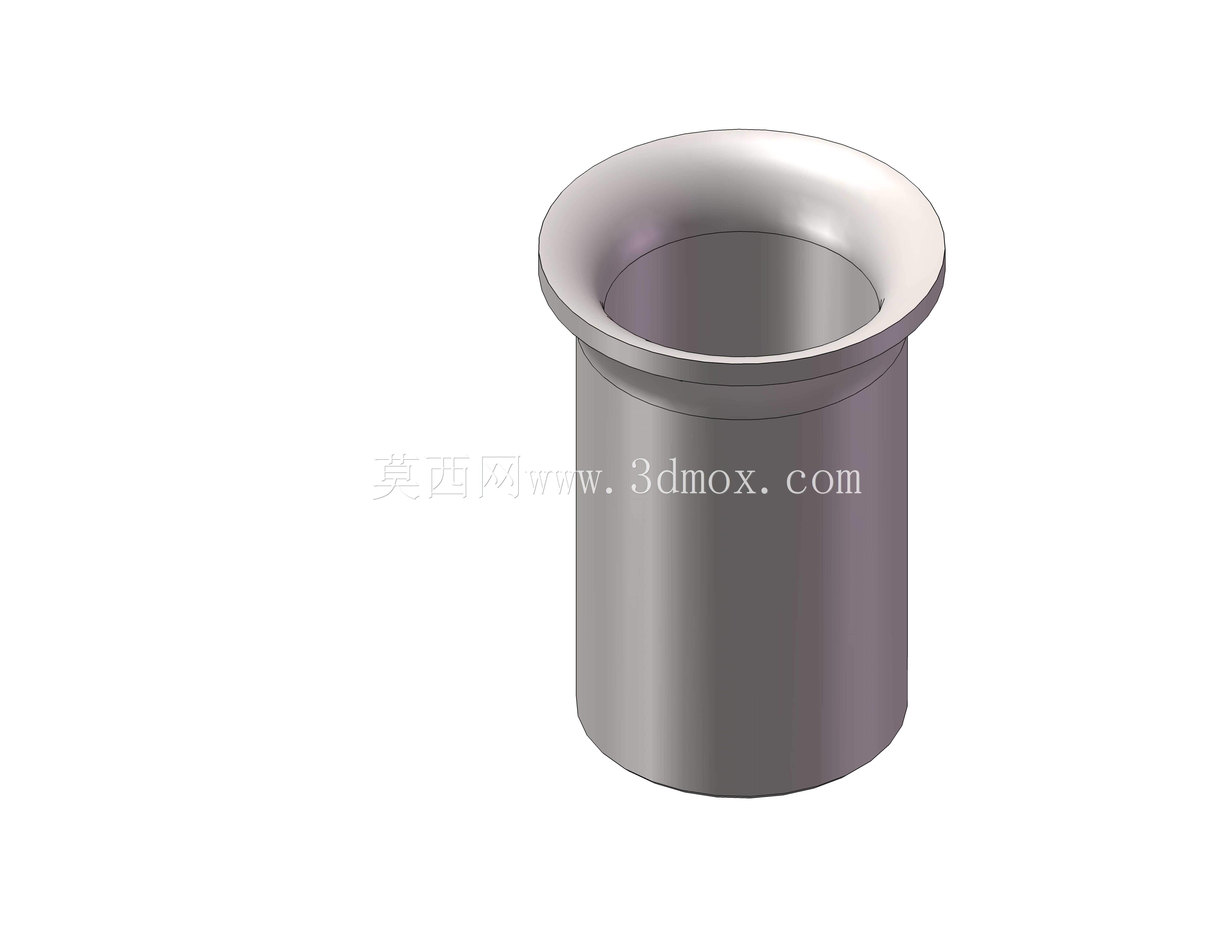

该带法兰衬套是铰接式球头挂接装置连杆机构中的核心配套耐磨零件，主要应用于需要频繁相对转动、存在径向载荷与轴向窜动风险的铰接连接场景，常见于牵引连接机构、重载铰接连杆、工业设备铰接点位等工况中，承担着耐磨减摩、定位导向、承载载荷、保护铰接销轴与基体安装孔的核心作用。在实际使用过程中，这类衬套会压装在连杆构件的安装孔内，牵引销穿过衬套内孔完成两个铰接部件的连接，法兰边则贴合在安装孔的端面位置，既可以限制衬套在受载时发生轴向窜动，避免衬套在往复载荷作用下从安装孔内脱出，也能分担部分端面接触压力，减少铰接部件端面的直接摩擦损耗。从设计思路来看，该衬套采用直筒加外翻法兰的一体式结构，整体为空心回转体构型，内孔为光滑圆柱面，保证牵引销穿入后可以顺畅转动，减少相对运动的摩擦阻力；外圆柱面为压装配合面，设计有合理的过盈量区间，压入安装孔后可以获得足够的抱紧力，避免工作过程中衬套随销轴同步转动造成安装孔磨损；顶端外翻的法兰边做了圆弧过渡处理，既消除了锐边避免安装时划伤操作人员与配合部件，也能在衬套压装到位时起到轴向定位作用，无需额外设计轴向限位结构，简化了整体铰接机构的零件数量与装配流程。在尺寸与安装边界上，该衬套的公称适配直径为1.25英寸，对应适配同直径规格的牵引销轴，内孔尺寸与销轴采用间隙配合，保证转动灵活性的同时控制配合间隙在合理范围，避免铰接点位出现过大旷量影响机构传动精度；外圆尺寸与连杆安装孔采用过盈配合，压装后无需额外固定即可实现可靠定位；法兰边的外径大于筒身外径，覆盖安装孔周边的端面区域，安装时仅需将衬套从安装孔一端垂直压入，直至法兰端面与构件安装面完全贴合即可完成装配，后续维护更换时仅需从衬套背部将其顶出即可完成替换，维护操作便捷。衬套的筒身长度根据铰接点位的连杆厚度匹配设计，保证穿入销轴后衬套两端可以覆盖整个安装孔的接触区域，让销轴的受力均匀分布在整个衬套接触面上，避免局部应力集中造成衬套过早磨损或销轴变形。在实际工况中，这类衬套可以有效降低铰接点位的摩擦系数，减少销轴与基体构件的直接磨损，当衬套磨损到极限间隙时仅需更换衬套即可，无需更换价值更高的连杆或销轴构件，大幅降低设备的全生命周期维护成本，同时法兰结构的设计也提升了铰接连接的可靠性，避免衬套移位造成的铰接失效风险，适配重载、频繁往复转动的牵引类铰接机构使用需求。
