螺杆式空气压缩机组整机结构三维设计

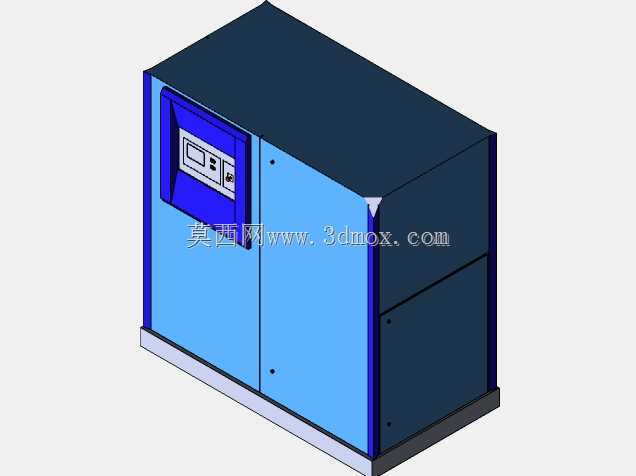

　　这套三维结构还原的是工厂端常用的固定式螺杆空气压缩机组，在机械加工、汽车零部件制造、食品包装、电子组装等几乎所有需要稳定压缩空气气源的生产场景里，这类设备都是车间动力管网的核心气源发生装置，区别于小型便携活塞式空压机，该机型主打连续不间断供气需求，适配8小时以上两班倒甚至三班倒的连续生产工况，输出的压缩空气可直接供给气动夹具、气动拧紧工具、喷涂设备、气动输送管路、气缸执行元件等终端用气设备。从结构设计逻辑来看，整机采用一体式封闭箱型布局，外层钣金壳体做了分块式设计，左侧浅蓝色区域为控制与主机舱的检修门，预留了嵌入式操作面板安装位，日常运行时操作人员无需打开舱门即可直接在面板上读取排气压力、排气温度、累计运行时长等核心参数，

　　也可直接完成启停、参数复位、模式切换操作；右侧深蓝色区域为冷却系统与油分系统的封闭舱段，对应内部的油气分离桶、冷却器、散热风机等核心部件的安装空间，底部的浅灰色底座为整体焊接式机架，所有内部核心部件均通过减震垫固定在该底座上，既可以抵消主机运行时产生的振动传递，也预留了叉车孔位与地脚螺栓安装孔，方便车间内的转运与就位固定。设计阶段做安装边界核算时，这类37kW级别的螺杆空压机整体占地宽度在1.2米左右，深度在1米上下，整机高度约1.5米，安装时需要在设备背部预留不小于0.8米的散热与检修空间，侧面预留0.6米以上的开门操作空间，顶部不能遮挡散热排风通道，避免热风循环导致设备高温跳机。外形设计上特意将所有边角做了小圆弧过渡处理，

　　既避免车间转运过程中尖锐边角磕碰伤人，也能降低钣金加工时的折边难度，提升壳体的结构刚性；控制舱门与侧舱门均采用暗藏式铰链连接，配合侧边的快开式锁扣，日常更换空滤、油滤、清理冷却器散热片时可以快速开启舱门，无需拆卸大量紧固件。从功能实现的角度，封闭箱体结构除了规整外观之外，核心作用是阻隔主机运行产生的机械噪音，内壁会贴附阻燃吸音棉，将整机运行噪音控制在70分贝以内，适配车间内近距离安装的需求，不需要单独设置空压机房也能满足车间噪音管控要求；箱体下部预留了标准化的压缩空气出口法兰接口、冷凝水排放接口、电源进线接口，所有接口位置都做了集中排布，减少现场安装时的管路布线工作量。建模过程中对内部部件的安装层级做了完整还原，

　　从底部机架的减震垫安装位，到主机与电机的同轴度调整空间，再到上部冷却器的倾斜安装角度，都完全匹配实际装配逻辑，甚至舱门与内部框架的间隙、密封胶条的安装槽位都做了对应结构，既可以用于新入行的结构设计人员熟悉空压机整机结构布局，也可以作为车间布局规划时的设备占位模型使用，提前核算气源站的布置空间、管路走向，避免现场安装时出现空间干涉、检修距离不足的问题。
