双柱铰接式机械连接支撑构件

该双柱铰接式连接支撑构件，是机械传动与支撑系统中常用的传力连接部件，广泛应用于各类需要往复摆动、相对位移补偿的机械结构场景中，常见于轻工自动化生产线的连杆传动单元、小型工程机械的执行机构连接部位、输送设备的张紧调节结构以及专用设备的浮动支撑模块中，主要承担相邻部件之间的动力传递、载荷承载以及相对转动自由度的约束释放作用，能够在保证连接结构刚性的同时，允许两端连接部件绕铰接孔轴线完成设定角度范围内的摆动动作，避免结构因刚性连接产生应力集中或运动卡滞问题。

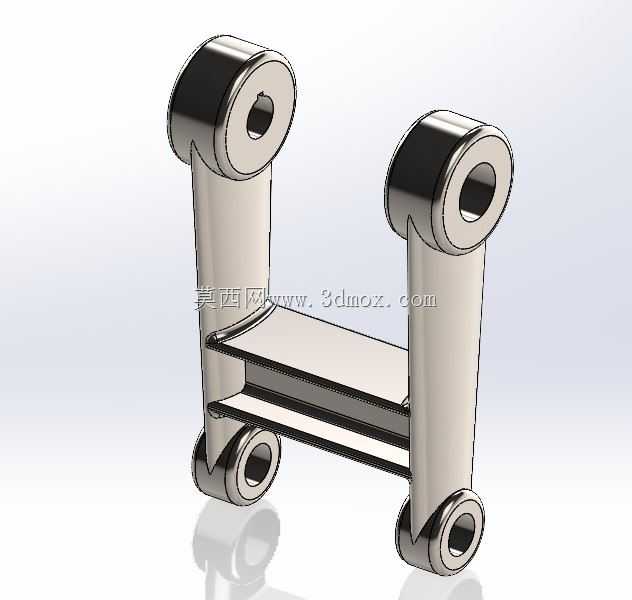

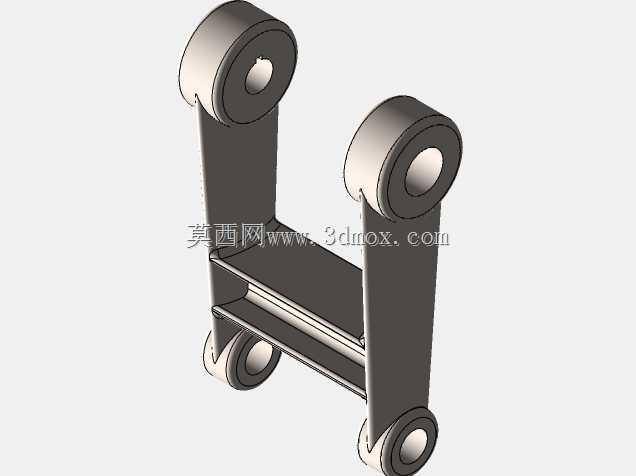

从功能特性来看，该构件采用对称双立柱搭配中部连接托板的结构形式，上下两端共设置四个同轴铰接孔位，上下端的孔位分别对应两组平行铰接轴的安装需求，能够实现双侧同步铰接传动，相比单臂连杆结构具备更好的抗扭性能与载荷分布能力，可承受更大的径向载荷与交变弯曲应力，中部的托板结构一方面强化了两根立柱之间的结构连接刚性，减少立柱在受载时的形变量，另一方面也可作为附属零部件的安装基面，拓展构件的附加功能。铰接孔内部可配套安装轴套或滚动轴承，降低铰接转动过程中的摩擦损耗，提升构件的长期运行使用寿命，孔端的加厚凸台设计能够提升孔位的接触承载面积，分散铰接轴传递的局部压应力，避免孔位边缘出现压溃变形问题。

在设计思路上，该构件优先保证结构的受力合理性，整体采用对称式布局，让载荷能够均匀传递到两根立柱上，避免单侧受力过载的情况，立柱截面采用圆滑过渡的流线型设计，去除了尖锐棱角，既能够减少应力集中点，提升构件的疲劳强度，也便于后续的表面处理加工。中部连接托板与立柱采用一体化成型结构，减少了装配连接环节带来的结构间隙与强度薄弱点，整体结构的壁厚经过受力仿真优化，在保证足够结构强度与刚性的前提下，尽可能缩减不必要的材料用量，控制构件自身重量，降低运动过程中的惯性负载。

从安装边界来看，该构件的上下铰接孔中心距为固定设计值，安装时需要保证上下铰接轴的平行度公差在允许范围内，避免安装错位导致铰接转动卡滞，铰接孔的孔径与配套铰接轴采用间隙配合，保证转动顺畅的同时控制配合间隙在合理范围，减少传动过程中的空程误差。构件整体的外轮廓尺寸紧凑，安装时所需的周边活动空间较小，能够适配安装空间受限的紧凑型机械结构场景，构件的所有外露棱边均做了倒圆角处理，避免安装调试过程中出现锐边划伤的安全隐患。
