内燃机进排气门组件结构设计

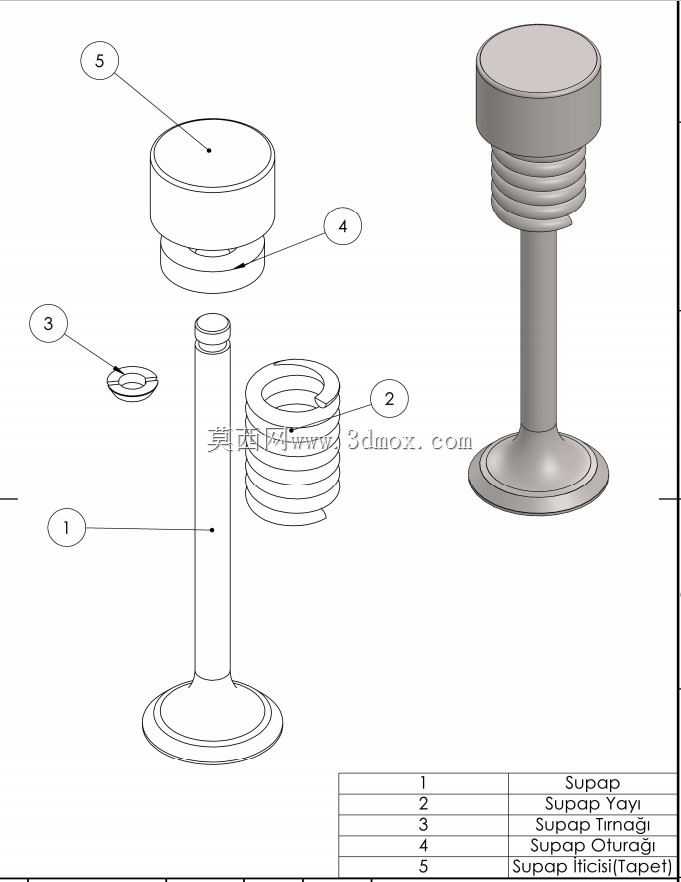

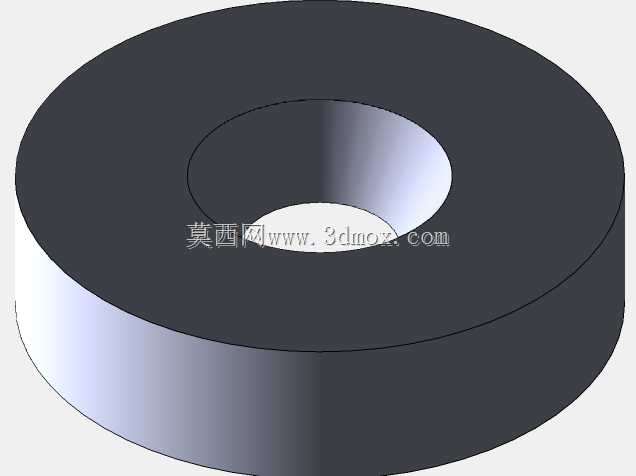

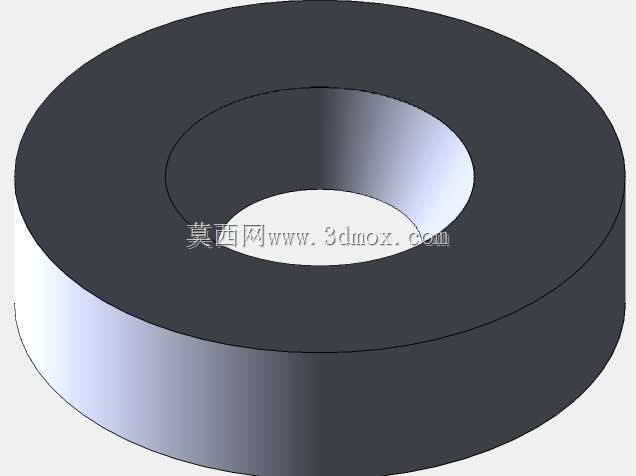

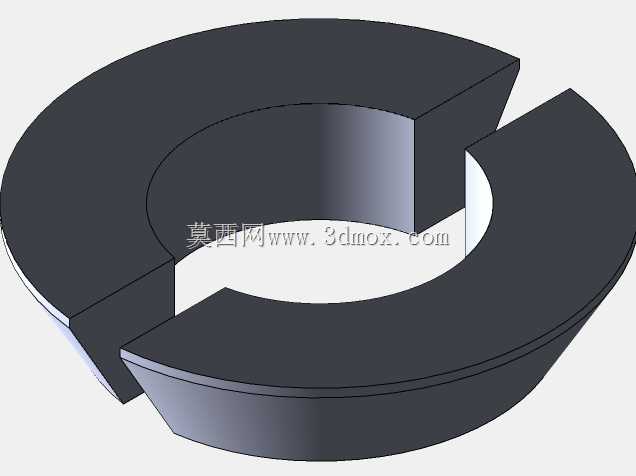

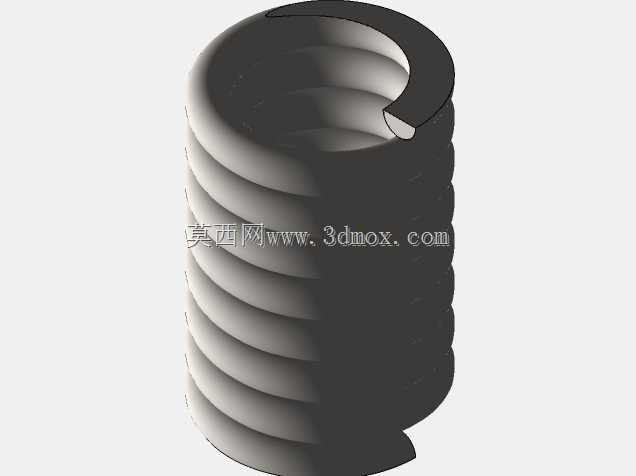

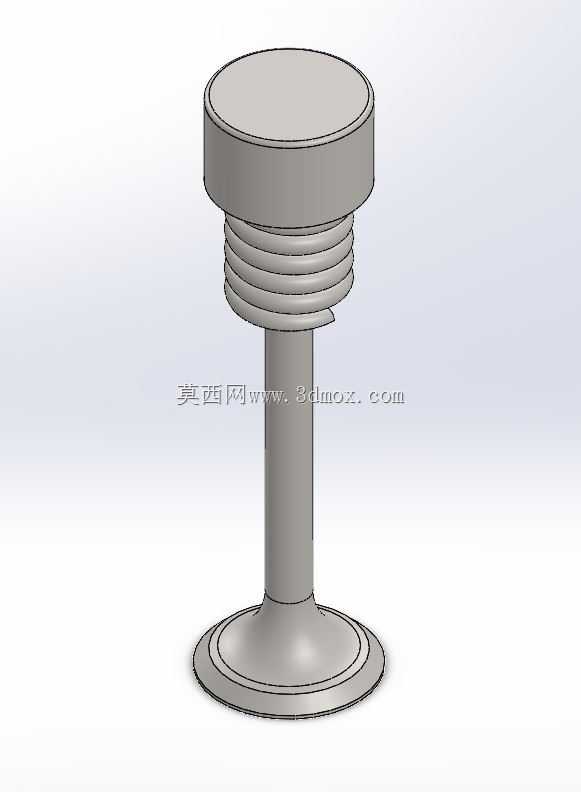

该气门组件是内燃机配气机构的核心执行部件，主要应用于往复式活塞内燃机的进排气控制场景，覆盖乘用车发动机、小型通用动力机械、农用机械动力单元等多个应用领域，承担着按发动机工作循环时序精准控制进排气道通断的核心功能，直接决定内燃机的充气效率、燃烧稳定性与动力输出表现。整套组件由气门头部、气门杆身、回位弹簧、弹簧上座四个核心部分构成，设计过程中充分结合内燃机的高温、高往复冲击、高频运动的工况特性做针对性优化：气门头部采用大直径盘式密封结构，密封锥面经过角度优化，既能够保证与气门座圈的密封贴合度，避免缸压泄漏，又能在开启状态下提供足够的通流面积，降低进排气过程的气流阻力，提升气缸换气效率。气门杆身采用等直径细长杆结构设计，表面做低粗糙度处理，与气门导管形成高精度滑动配合，既为气门的往复运动提供精准导向，避免气门运动过程中出现偏磨、卡滞问题，又能通过杆身与导管的配合间隙导出气门头部吸收的部分燃烧热量，降低气门工作温度。回位弹簧采用等节距圆柱螺旋弹簧结构，弹簧刚度经过精准匹配，既能够保证气门在关闭阶段快速回位、紧密贴合座圈，防止高速工况下气门出现飞脱、密封失效问题，又能控制弹簧预紧力在合理区间，降低配气机构的往复运动冲击与摩擦损耗，减少凸轮型面与挺杆接触面的磨损。弹簧上座采用阶梯式圆柱结构，下部设置与弹簧端部匹配的定位止口，保证弹簧安装后不会出现径向偏移，上部设置与气门锁片配合的卡槽结构，实现弹簧力向气门杆的可靠传递。在安装边界设计上，该组件的整体轴向尺寸、各部分直径参数完全匹配常规小排量内燃机的缸盖安装空间，气门杆直径、弹簧内外径、头部密封锥面角度均采用行业通用适配尺寸，可直接适配对应排量的缸盖导管、座圈与凸轮轴布置，无需额外修改缸盖结构即可完成装配。设计过程中针对各部件的受力特性做了结构优化：气门头部与杆身的过渡位置采用大圆角过渡结构，降低应力集中系数，避免高频往复冲击下出现根部断裂问题；弹簧的有效圈数、节距参数经过运动仿真验证，在全行程范围内不会出现并圈问题，保证弹簧力输出线性稳定；各运动部件的配合间隙经过热膨胀量校核，在发动机工作温度区间内既能保证运动顺畅，又不会因间隙过大出现异响、偏磨问题，可满足内燃机全工况转速下的配气动作可靠性要求。
