带安装耳斜置挡块式限位支撑构件

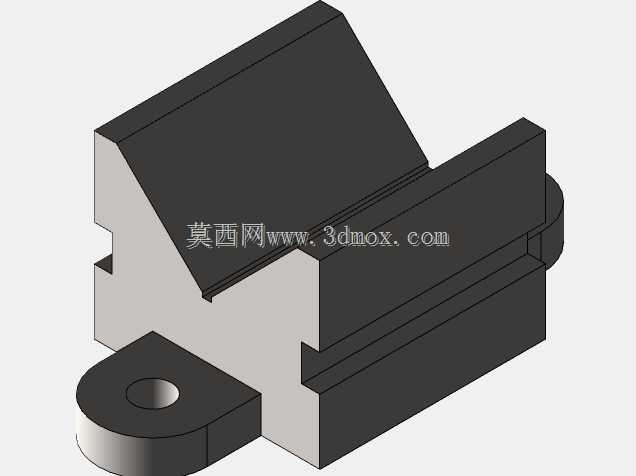

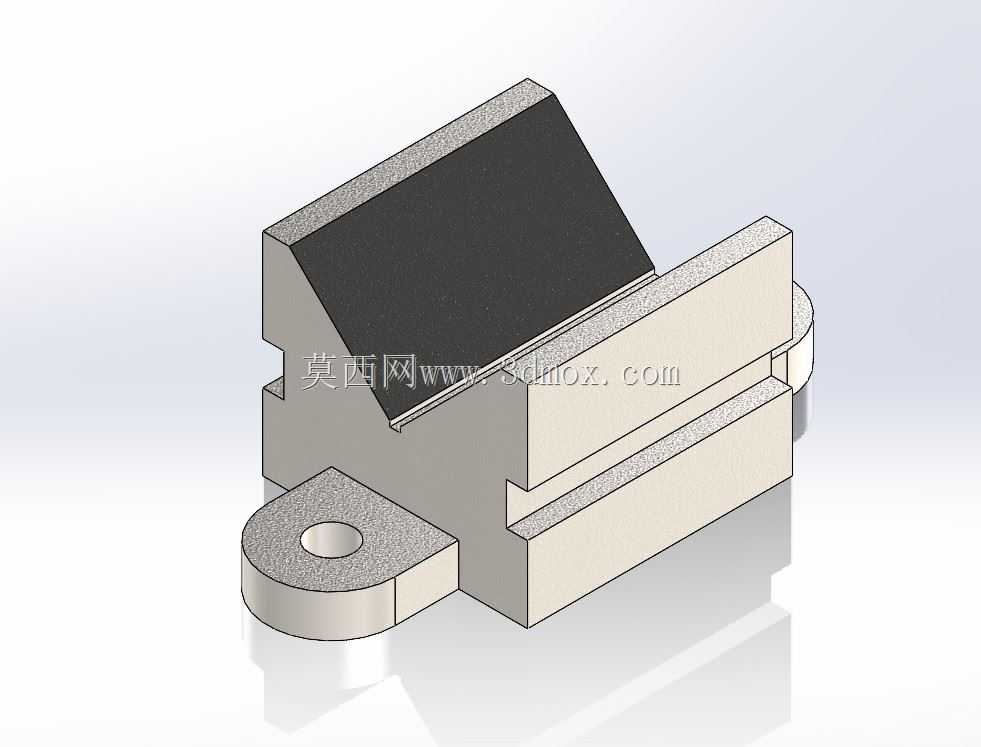

该限位支撑构件主要应用于各类工业生产线的物料定位、工装夹具的行程限位以及小型自动化设备的部件支撑场景，在电子元器件组装流水线、小型五金件加工工位、包装设备的物料挡停环节都能发挥稳定作用，可有效限制运动部件的滑移行程，避免工位上的待加工工件出现移位、滑脱问题，也能作为辅助支撑件承载轻载部件的静态压力，适配多数轻量级自动化装配场景的定位需求。从功能特性来看，构件采用一体式铣削成型的结构设计，主体为带双层滑移卡槽的矩形基座，卡槽的槽宽与槽深经过公差匹配设计，可与对应规格的线性导轨实现顺畅滑移配合，不会出现卡滞或旷量过大的问题；基座一侧设置斜置的挡接面，挡接面做了加厚处理，可承受运动部件的正向冲击，避免长期受冲击出现形变；基座底部延伸出带圆形安装孔的固定耳，安装孔的孔径适配常规的内六角螺栓规格，可直接将构件锁紧在设备安装面或工装基板上，安装后不会出现偏移松动。设计过程中优先考虑了构件的安装便捷性与受力合理性，将固定耳设置在基座的侧下方，既不会干涉上方滑移部件的运动路径，也能让锁紧螺栓的受力方向与构件受冲击的方向形成合理的力传导路径，将冲击力直接传导至安装基板，避免构件本身受剪切力出现断裂；斜置挡接面的角度经过反复校核，既可以对正向运动的部件起到缓冲挡停的作用，也不会因为角度过陡导致部件撞击后出现反弹移位；主体的双层卡槽设计可适配两种不同厚度的导轨滑移需求，提升了构件的场景适配性，无需针对不同导轨单独开模制作。从安装边界来看，构件整体为紧凑型结构设计，横向安装占用空间较小，固定耳的安装孔中心距经过标准化设计，可适配多数通用工装板的预留孔位，安装时仅需在基板上对应位置加工两个螺纹孔即可完成固定，不需要额外加工复杂的避让槽；构件的整体高度经过优化，安装后突出安装面的高度不会与周边的气动管路、传感器线路产生干涉，滑移卡槽的入口处做了微小的倒角处理，装配导轨时可快速导入对位，降低现场装配的调试难度；构件的边角处都做了小圆角钝化处理，避免装配过程中划伤操作人员，也不会在长期使用过程中因为应力集中出现边角崩裂的问题，整体结构兼顾了实用性与装配友好性，可满足多数轻载工业场景的定位支撑需求。
