直角转接法兰弯通接头结构设计

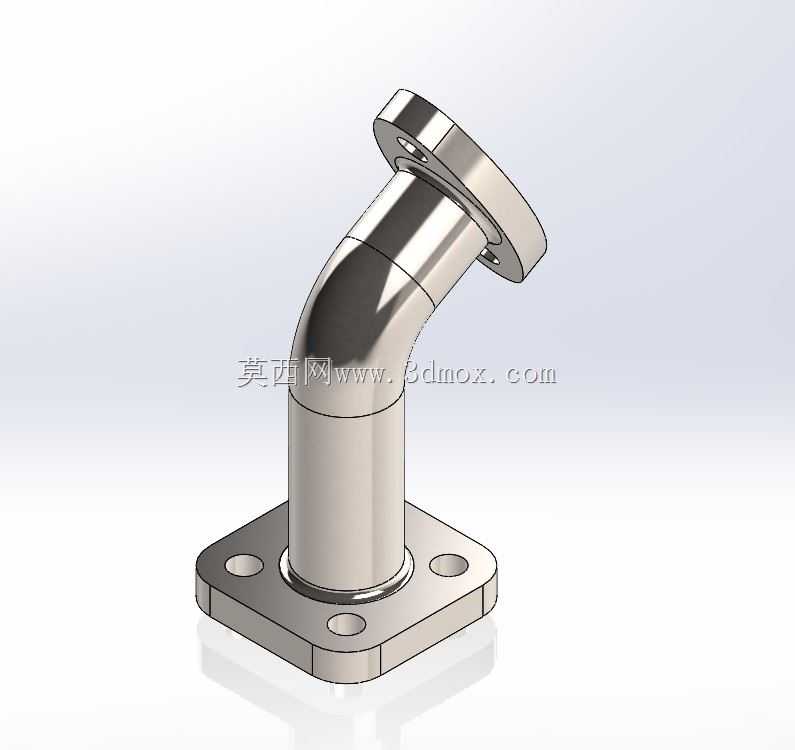

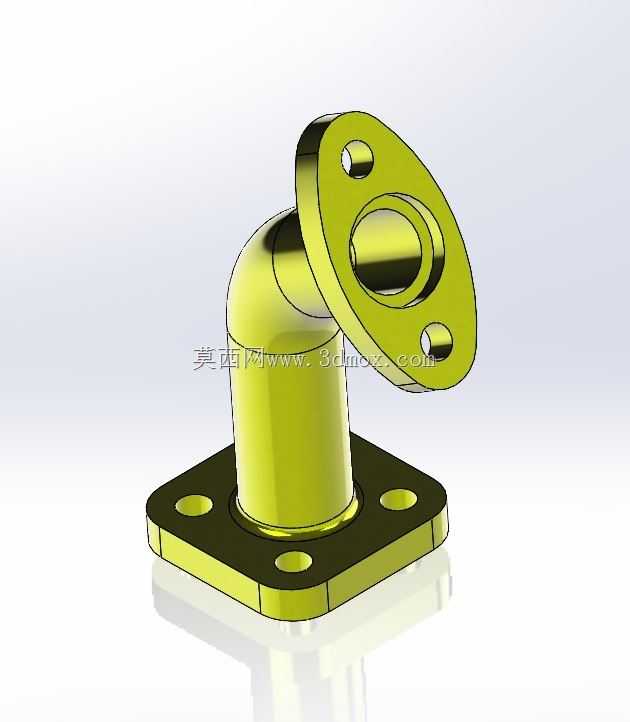

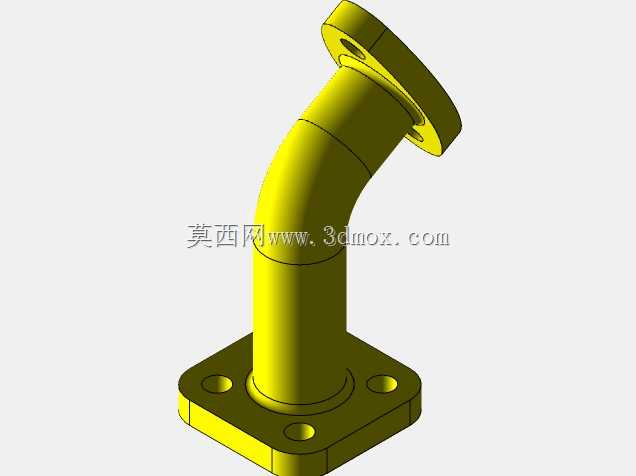

这款直角转接法兰弯通接头，主要应用在工业流体输送、气动控制、液压传动等系统的管路布设场景中，承担着不同走向管路之间的直角转向连通作用，能够在空间受限的管路布局里，实现垂直方向管路的平稳对接，避免管路强行弯折造成的通径缩窄、流体阻力陡增、管路应力集中开裂等问题，在小型液压站阀组外接管路、车间压缩空气分支管路、小型冷却循环水回路、低压燃气输送支路等场景中都能适配使用。从功能特性来看，接头采用一体弯折的流道设计，转角处做了平滑圆弧过渡处理，没有直角突变的流道死角，既可以降低流体经过时的局部压力损失，提升介质输送的效率，也能避免介质中的杂质在转角处沉积堵塞，延长管路系统的维护周期；两端分别采用不同形式的法兰连接结构，下端为方形四孔安装法兰，上端为圆形三孔对接法兰，能够适配两种不同安装孔位标准的对接部件，无需额外加装转换接头，减少管路的连接泄漏点，提升整个管路系统的密封可靠性。在设计思路上，这款接头优先考虑了安装场景的空间适配性，整体采用90度直角弯折的主体结构，主体管段为等径直筒设计，保证流道全程通径一致，不会出现通径变化带来的流速突变问题；两端法兰的安装孔位都做了沉孔处理，安装时螺栓头部可以完全沉入沉孔内，不会突出法兰表面，既可以避免安装后螺栓与周边部件发生干涉，也能让法兰贴合面完全贴紧对接部件的密封面，保证连接的密封性；法兰与主体管段的衔接位置做了圆弧过渡加强处理，能够分散管路工作时产生的振动应力与介质压力带来的拉扯应力，避免衔接位置出现应力断裂的问题，提升接头的结构强度与使用寿命。从安装边界来看，下端方形法兰的四个安装孔呈对称分布，孔位间距适配常规的阀组、泵体出口安装标准，安装时可以根据管路走向需求选择对应的孔位进行固定，方形法兰的底面为精加工平面，平面度控制在密封要求范围内，安装时只需加装对应规格的密封垫片即可实现可靠密封；上端圆形法兰的三个安装孔沿圆周均匀分布，对接时可以根据外接管路的角度需求旋转调整安装角度，适配不同方向的管路接入需求，圆形法兰的密封面同样做了精加工处理，能够与对接法兰实现紧密贴合；整体结构的外轮廓尺寸紧凑，弯折处的外圆弧半径经过优化，既保证了流道的平滑过渡，也不会占用过多的安装空间，能够在狭小的设备内部管路空间中完成安装，适配各类紧凑型设备的内部管路布设需求。
