带铰轴安装座的斜撑式支撑支架结构

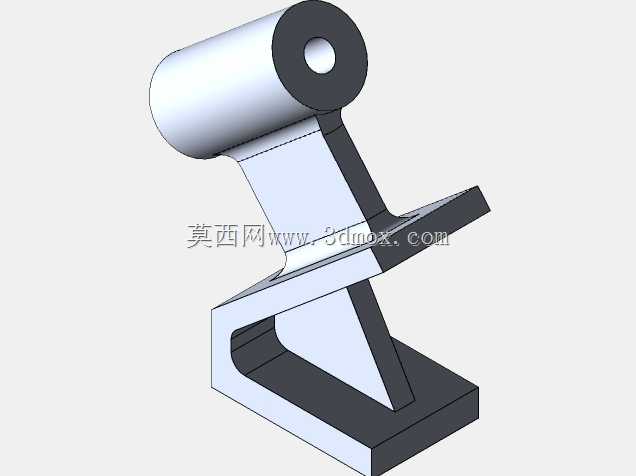

该支撑支架属于机械系统中常见的传力与定位支撑构件，主要应用于轻工输送设备、小型工装夹具、桌面级自动化执行机构的末端支撑场景，可作为辊轴类部件、摆动执行件的承载安装基座，承担竖向载荷与横向倾覆力矩的传递作用，在小型物料导向架、可调式工位托架、轻型铰接摆动机构中能够稳定发挥支撑定位功能，避免被支撑部件运行过程中出现晃动、位移或应力集中变形的问题。从功能特性来看，该构件上部设置带同轴通孔的圆柱铰轴安装座，可穿装销轴与外部摆动件、辊筒类部件形成铰接配合，允许被连接件绕轴完成定角度回转动作，同时铰轴座的圆柱端面可作为轴向定位基准，配合轴用挡圈或锁紧螺母即可限制被连接件的轴向窜动；中部采用斜向过渡的支撑板结构，通过倾斜的筋板连接上部铰座与下部安装底座，相比直连式竖板结构能够更均匀地分散竖向载荷与横向弯矩，减少应力集中点，提升整体结构的抗扭、抗弯性能；下部为带开口槽的C型安装底座，底座底面为平整安装基准面，可通过螺栓压紧、卡槽卡装等方式固定在设备机架、工作台面或型材框架上，C型开口结构既能够减轻构件整体自重，又可避让安装面下方的管线、凸起结构，提升安装适配性。在设计思路上，该构件优先遵循载荷路径最短原则，上部铰座承受的载荷通过斜向支撑板直接传递到底座的两个支撑边，避免出现无支撑的悬臂结构，所有转角位置均设置圆弧过渡，减少机加工过程中的应力集中风险，同时兼顾铸造或3D打印成型的工艺性，避免出现过小的内尖角导致成型缺陷；铰轴孔的孔径与长度按照常规轻型铰接件的配合尺寸设计，可适配标准直径的销轴类标准件，降低非标配件的采购与加工成本；底座的安装边宽度与开口尺寸经过匹配设计，既保证足够的压紧接触面积，又能适配常见规格的工业铝型材槽宽、工作台T型槽间距，无需额外加工转接板即可完成安装。从安装边界来看，该构件整体占用空间紧凑，上部铰座的外径尺寸小于底座的横向宽度，安装时底座所需的平面安装范围不超过底座自身外轮廓尺寸，上部铰接部件的摆动范围不会与底座结构产生干涉，斜撑板的倾斜角度经过优化，在保证支撑强度的前提下预留了足够的铰接件摆动空间，可满足±30度范围内的铰接摆动需求，整体结构无需额外焊接加强筋即可满足轻型载荷下的长期使用要求，适合作为小型机械系统的标准化支撑配件使用。
