重载铰接式悬挂挂接连杆舌片组件

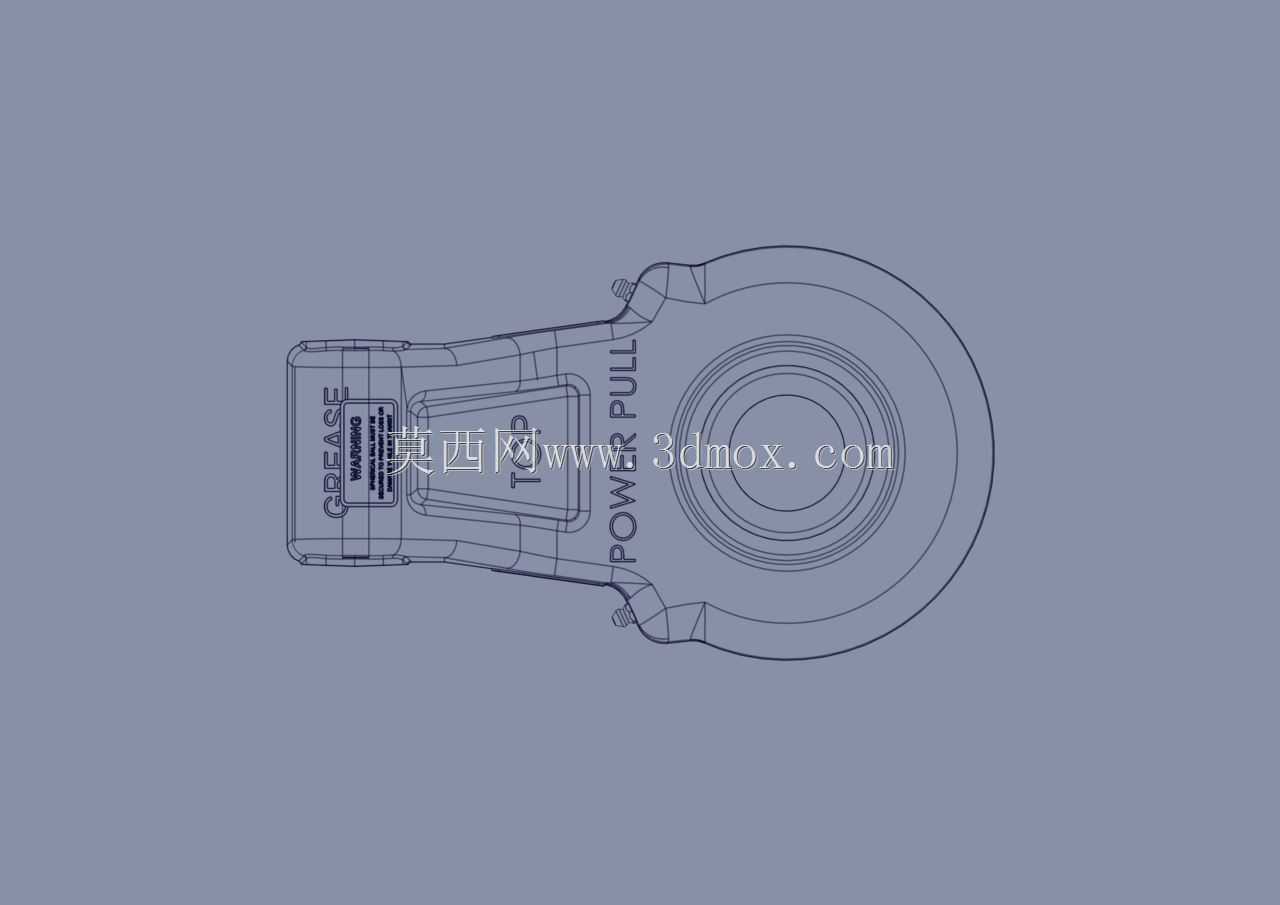

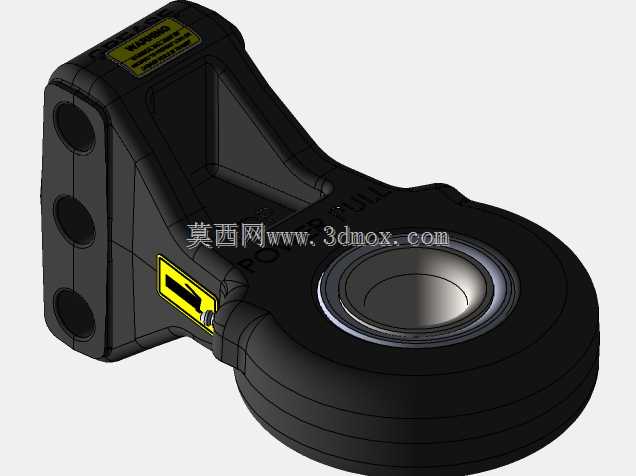

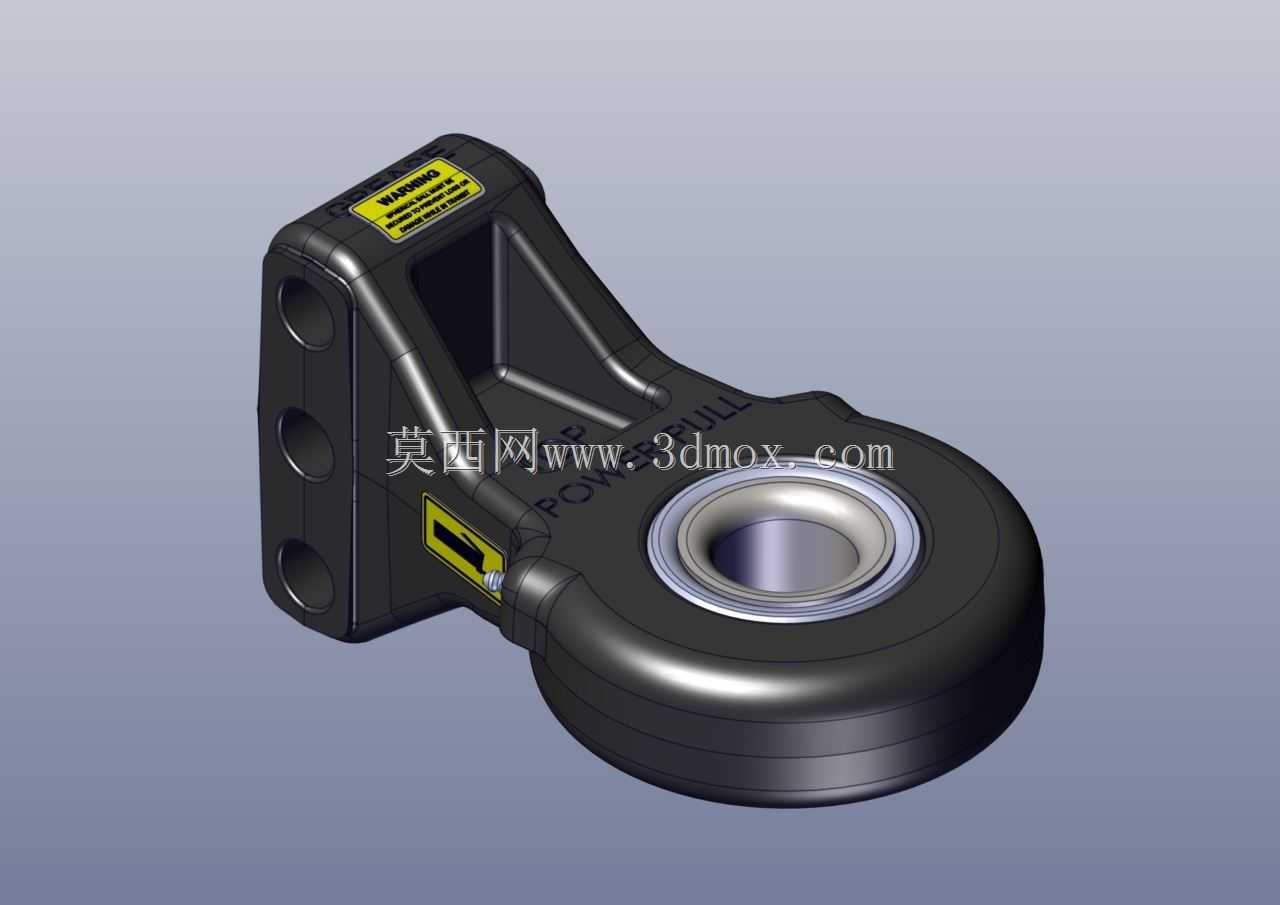

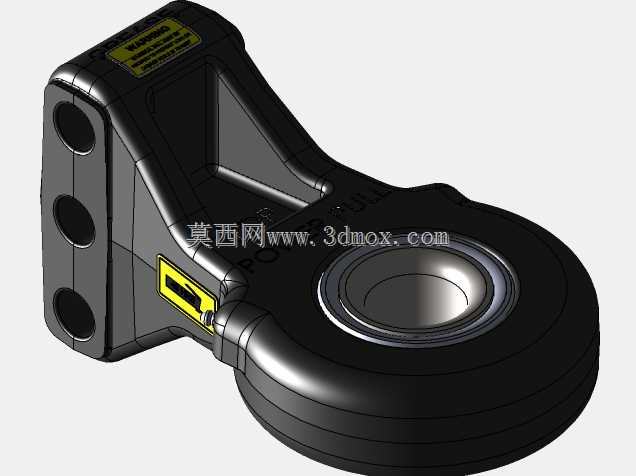

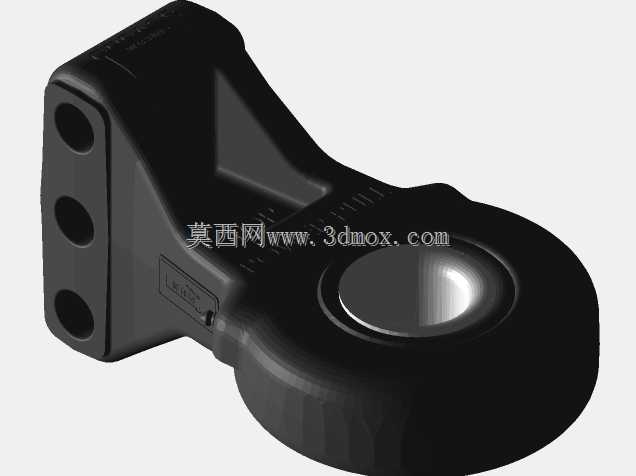

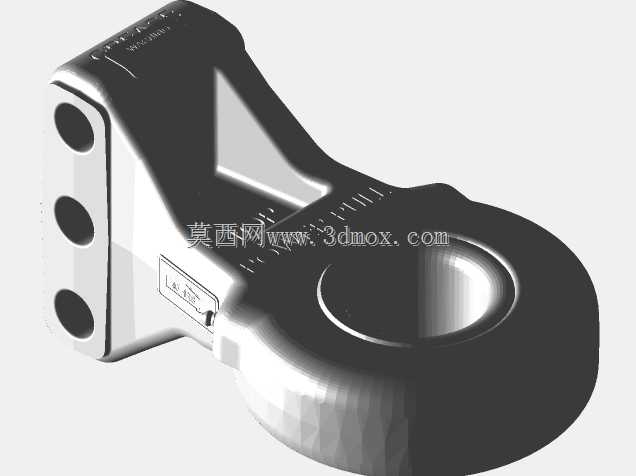

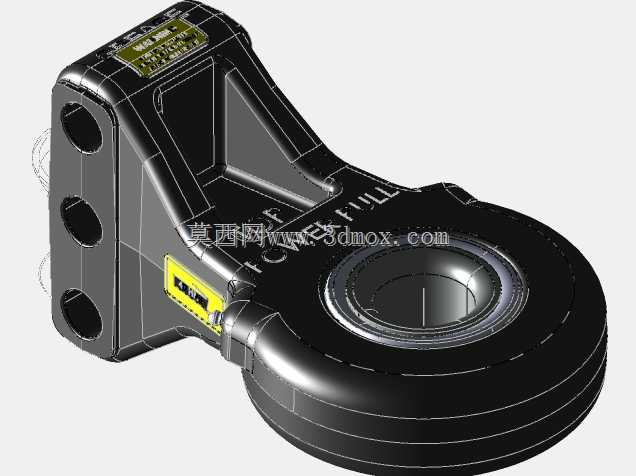

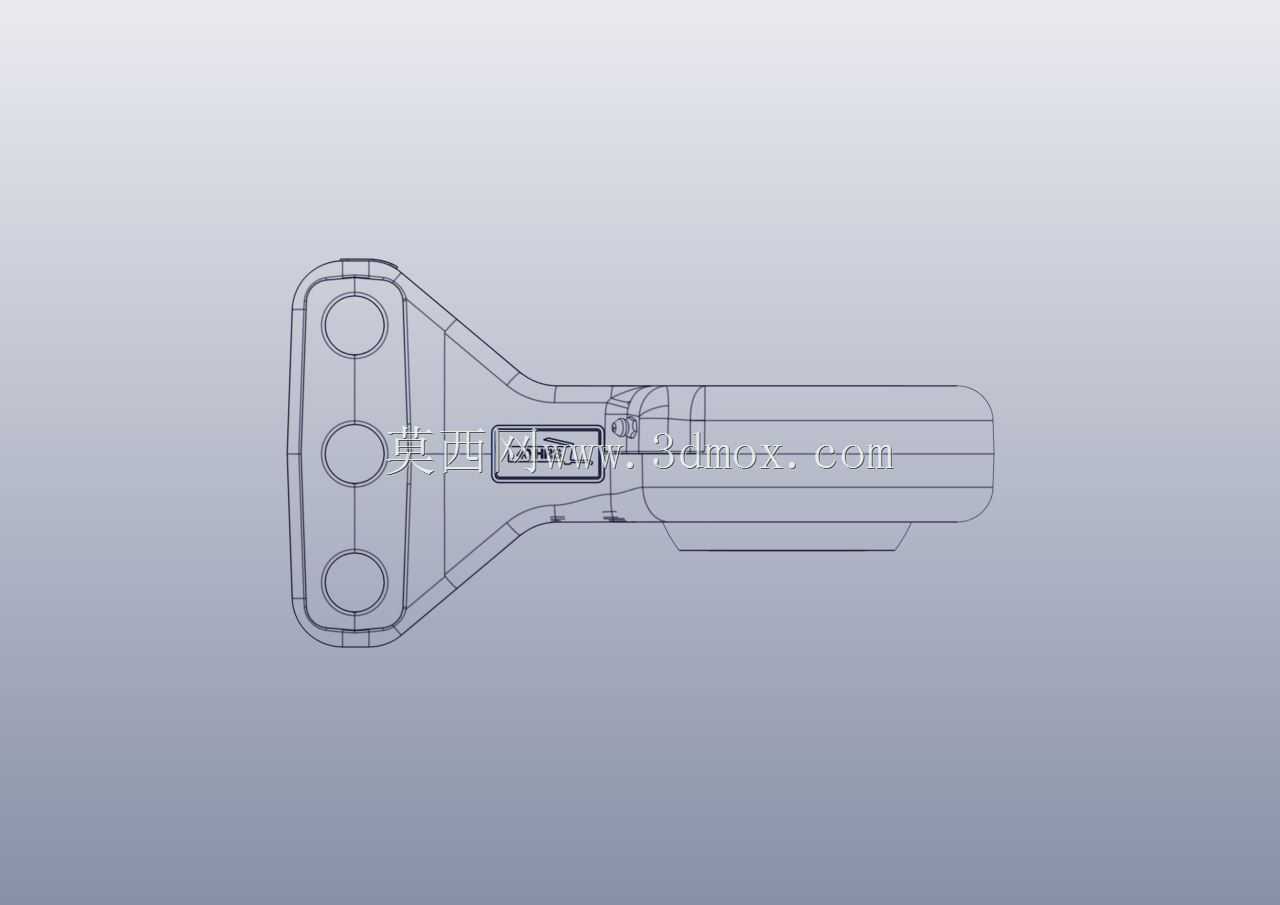

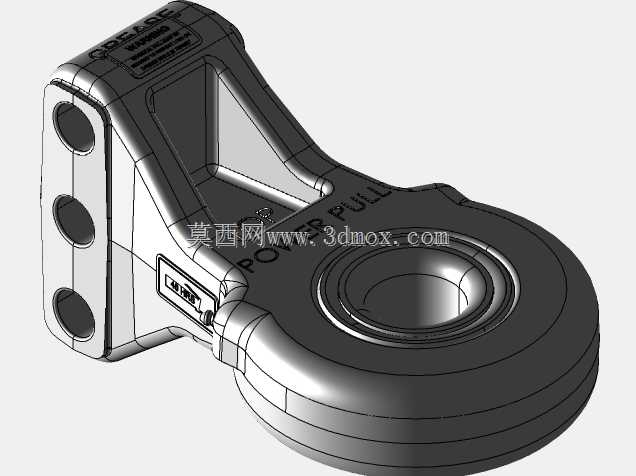

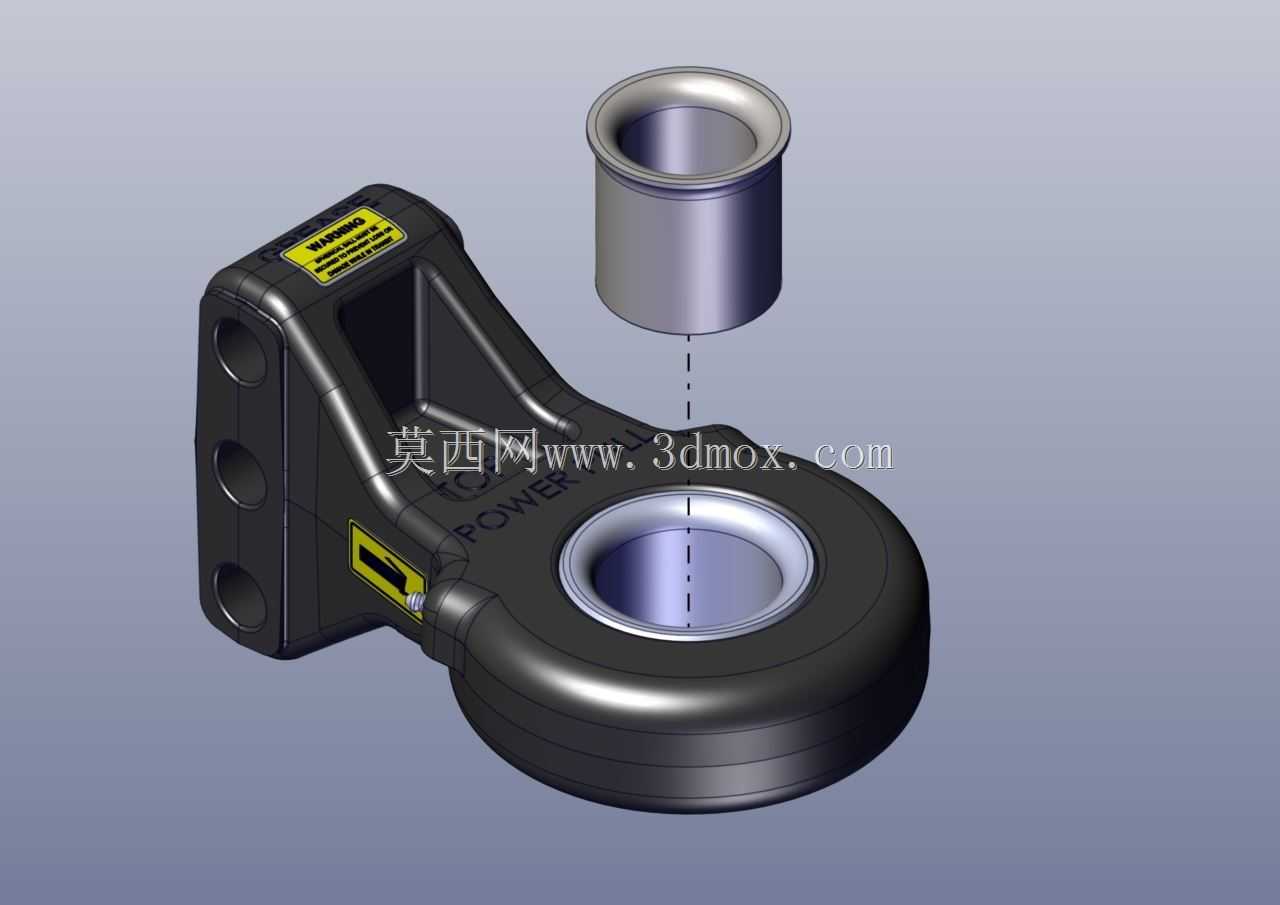

该铰接挂接构件主要应用于重载工业悬挂系统、重型牵引挂接机构以及需要多自由度铰接补偿的动力传动连接场景，常见于重型作业装备的行走悬挂单元、牵引挂接总成中，核心作用是在承载大吨位径向、轴向复合载荷的同时，允许连接端存在一定角度的偏转补偿，抵消作业过程中因路面起伏、构件形变、安装对位偏差带来的附加应力，避免连接部位出现应力集中导致的断裂失效。从功能特性来看，构件采用一体化铸锻成型的主体结构，一端为带多组定位孔的块状连接基座，可通过紧固件与承载主体实现刚性固连，基座上的多组孔位可适配不同安装位置的调整需求，同时预留的减重空腔在不降低结构强度的前提下有效降低了构件自重；另一端为带内嵌耐磨衬套的环形铰接端，内嵌的高硬度衬套与铰接球配合形成低摩擦转动副，可实现绕铰接球中心多方向的小角度摆动，环形结构的外缘做了加厚圆弧过渡处理，可均匀分散铰接部位传递的载荷，避免应力在边角位置集中。设计过程中，工程师首先针对挂接场景的极限载荷做了有限元受力分析，对基座与环形端的连接过渡区域做了渐变式的加强筋结构设计，筋条的走向完全匹配载荷传递路径，在保证结构刚度的同时避免了材料的冗余堆砌；铰接端的衬套安装位设计了精准的定位台阶，可保证衬套压装后与铰接球的同轴度控制在合理公差范围内，减少转动过程中的偏磨问题；构件表面的标识区域做了凹陷式设计，避免标识在长期摩擦、磕碰过程中出现磨损脱落。从安装边界来看，块状基座的三个同轴定位孔沿竖直方向等距排布，可适配不同高度的安装位调整，环形铰接端的中心与基座安装面的距离经过精准核算，保证铰接摆动过程中构件不会与周边相邻部件发生运动干涉，环形端的内孔尺寸与配套铰接球完全适配，衬套压装后可形成均匀的配合间隙，既保证转动的灵活性，又避免间隙过大带来的冲击载荷。
