MG995舵机驱动四足仿生蜘蛛机器人结构

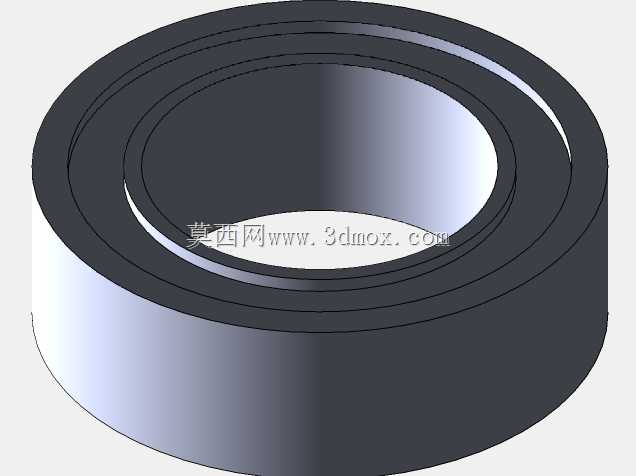

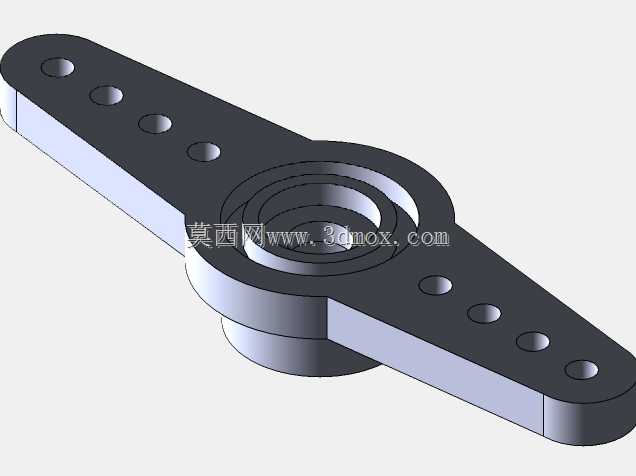

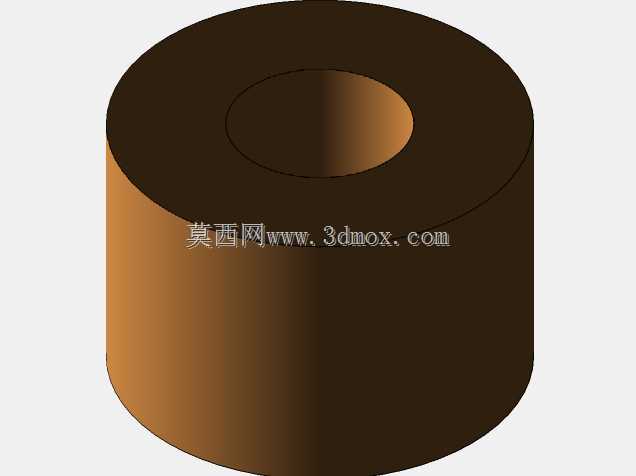

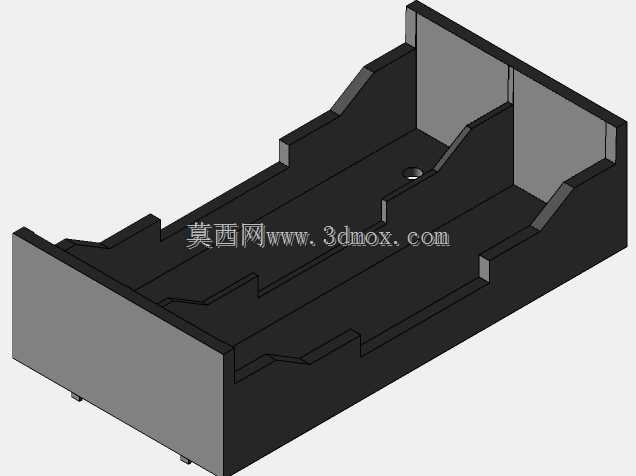

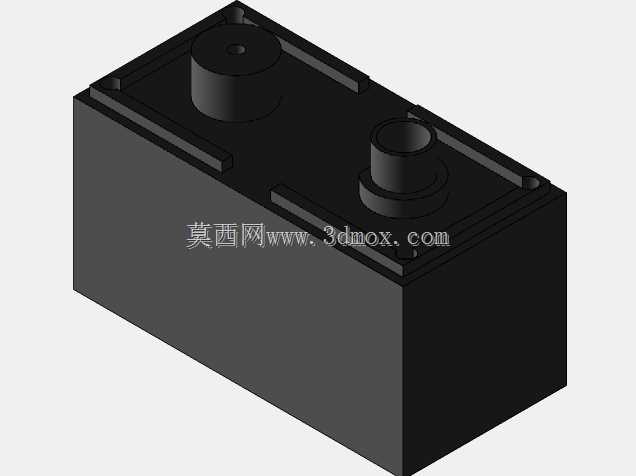

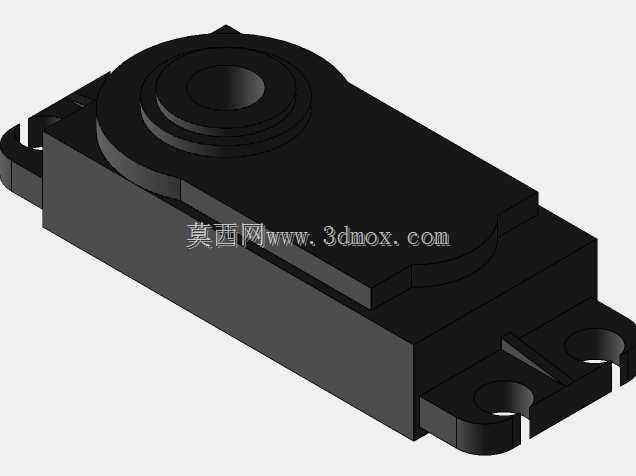

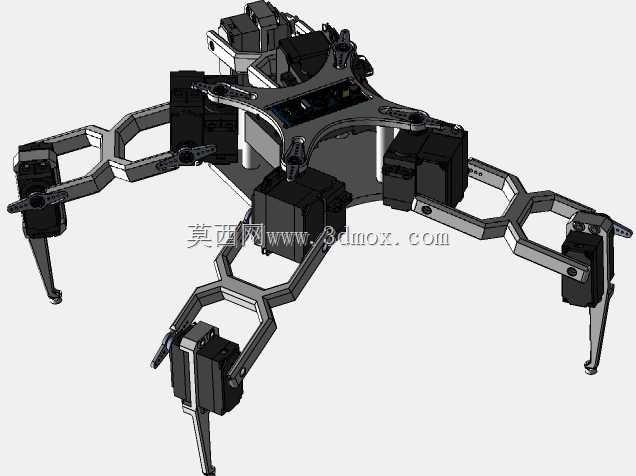

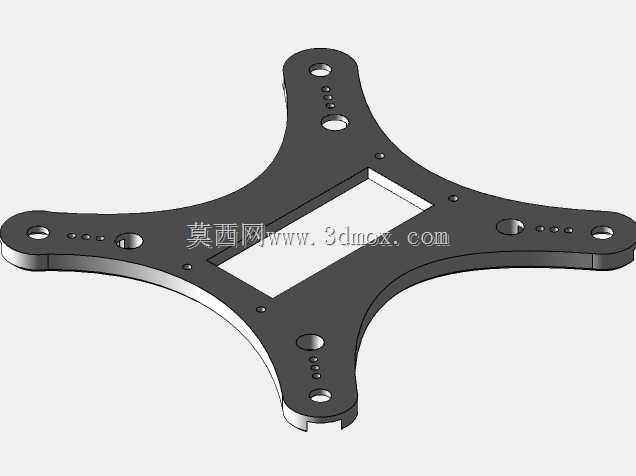

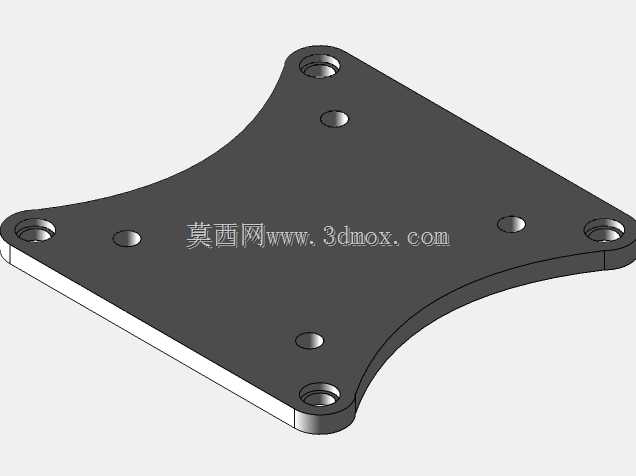

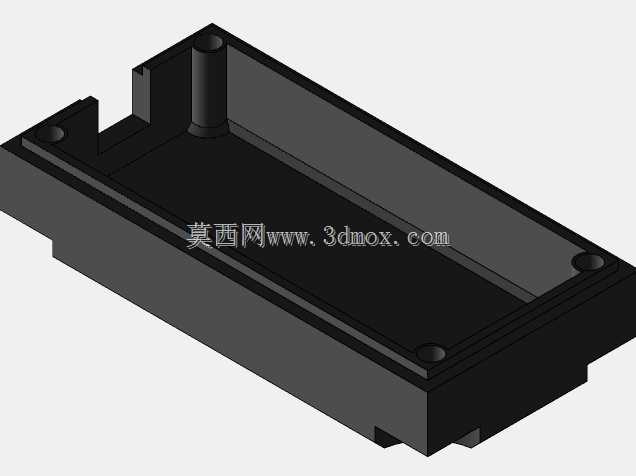

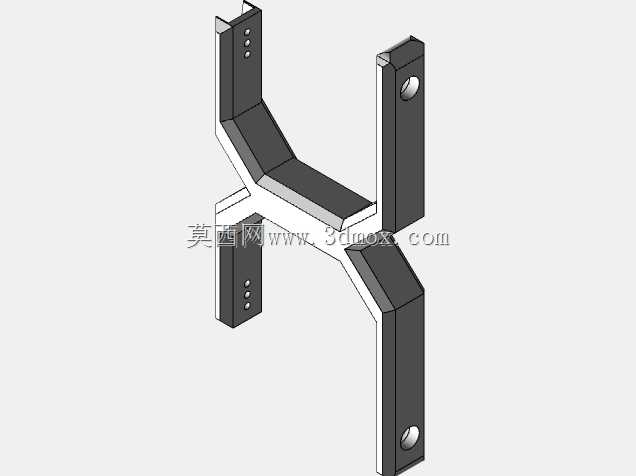

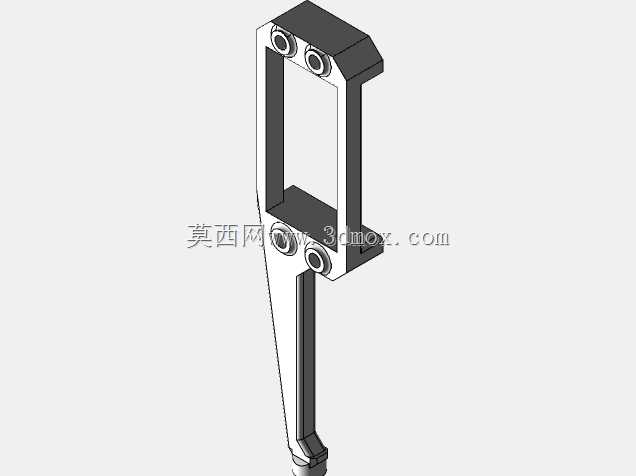

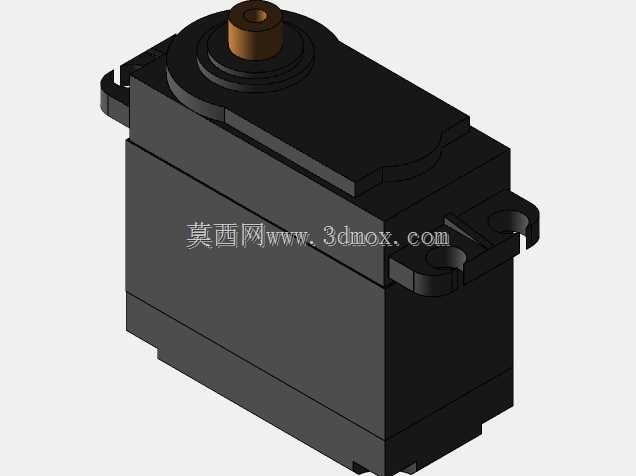

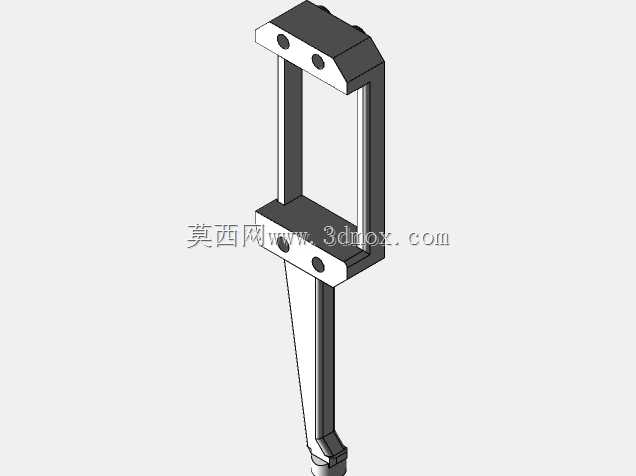

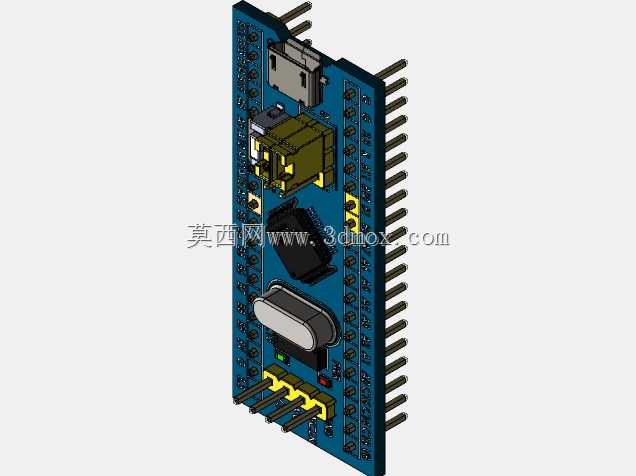

这款四足仿生蜘蛛机器人，主要面向高校机器人教学实训、仿生足式行走算法验证、小型特种巡检场景开发需求设计，可作为嵌入式控制课程的实操载体，也能经过防护改装后用于狭窄管道、复杂地形的环境探测作业，替代人工进入存在安全隐患的狭小空间完成基础数据采集工作。整机采用对称式四足布局，单腿配置多台MG995舵机作为关节驱动元件，腿部杆件采用镂空式框架结构，在保证结构强度的前提下尽可能降低整机自重，减少舵机负载余量占用，提升行走过程中的动作响应速度。机身主体采用一体化承载底盘设计，上层预留了控制板、蓝牙通讯模块、电源模块的安装位，所有电子元件的安装孔位均做了定位适配，可直接匹配HC-06蓝牙模块、STM32f103控制板的安装尺寸，无需二次打孔改孔，降低组装调试的难度。设计过程中针对初代版本塑料齿轮舵机易磨损、底盘刚性不足的问题做了针对性优化，底盘增加了加强筋结构提升抗扭性能，舵机安装位采用嵌入式限位设计，避免行走过程中舵机受径向冲击力出现移位松脱，同时选用金属齿轮舵机提升关节传动的可靠性，支持长时间连续运行不会出现传动部件过度磨损的问题。整机的足端采用尖点式接触设计，可在不平整的碎石面、倾斜坡面、狭窄缝隙边缘稳定附着，行走步态可通过控制程序调整，支持慢走、小跑、原地转向等多种动作模式，蓝牙模块可实现无线指令传输，操作人员可通过上位机或移动端设备远程发送动作指令，调整机器人的行走方向与运动速度。整机的安装边界充分考虑了3D打印加工的工艺特性，所有结构件均采用PLA材质打印适配的壁厚设计，无超大悬空打印结构，无需额外添加大量支撑即可完成加工，组装时仅需标准紧固件即可完成全部部件的连接，无需定制特殊连接件。腿部关节的转动范围做了机械限位设计，避免程序跑飞时舵机超行程转动造成结构件损坏，同时机身内部预留了足够的走线空间，所有舵机与电子元件的连接线均可通过杆件内部的走线槽排布，避免行走过程中线路外露被外物勾扯造成断路故障。电源模块的安装位做了通用化设计，可根据续航需求匹配不同容量的锂电池，重心位置设置在机身几何中心处，保证行走过程中整机的动态稳定性，不会因为单侧负载过大出现侧翻问题。
