STM32控制蓝牙遥控智能小车结构设计

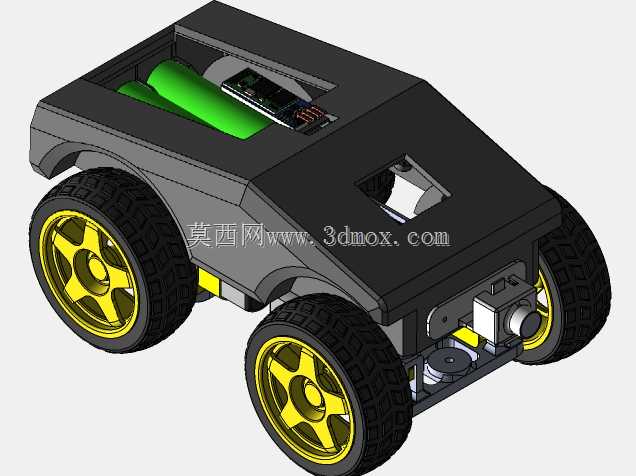

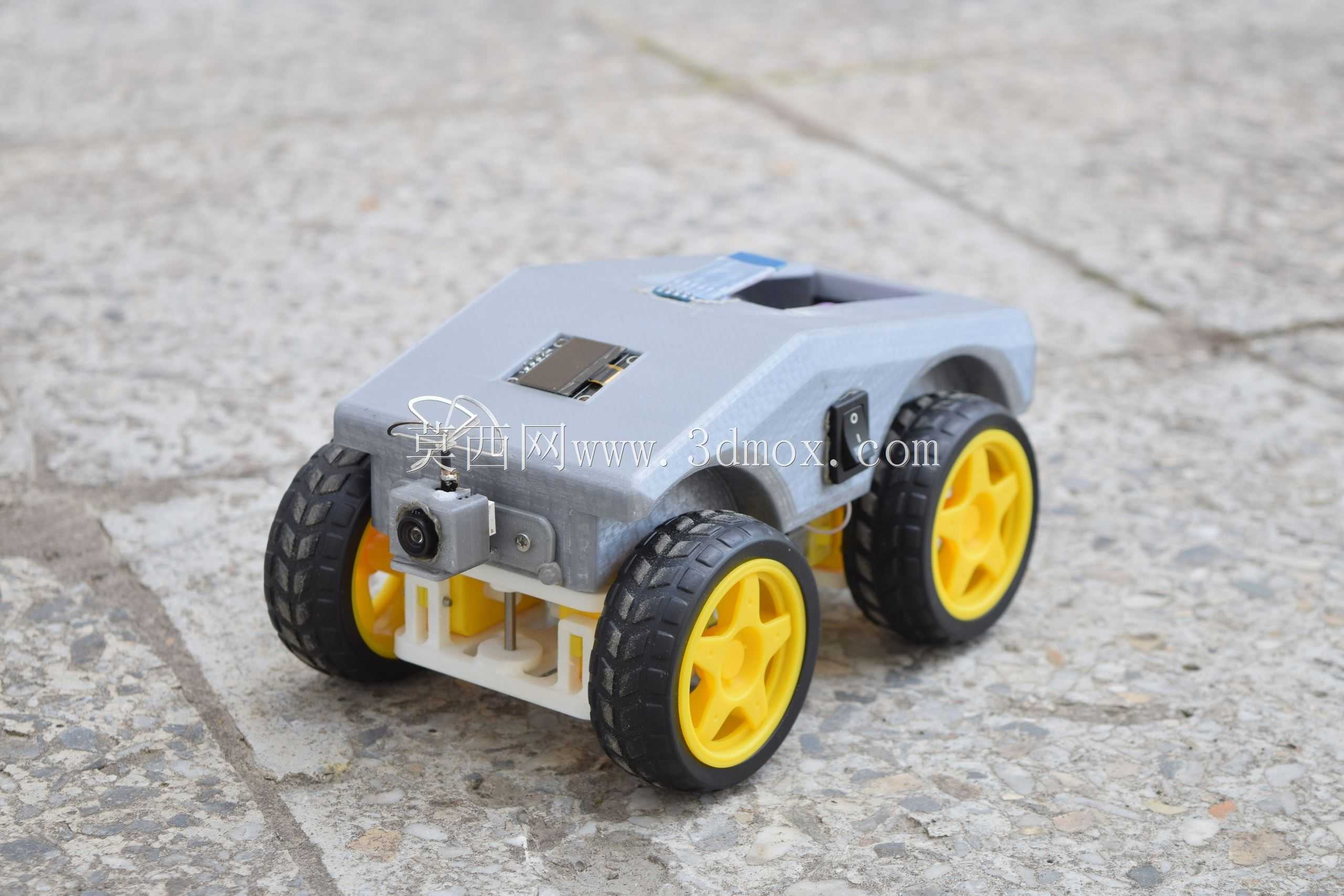

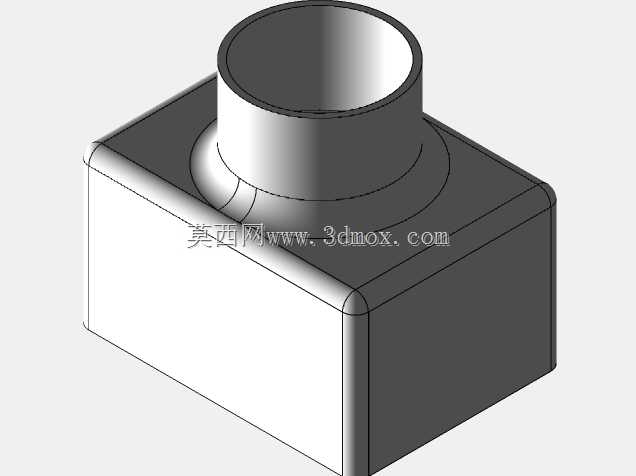

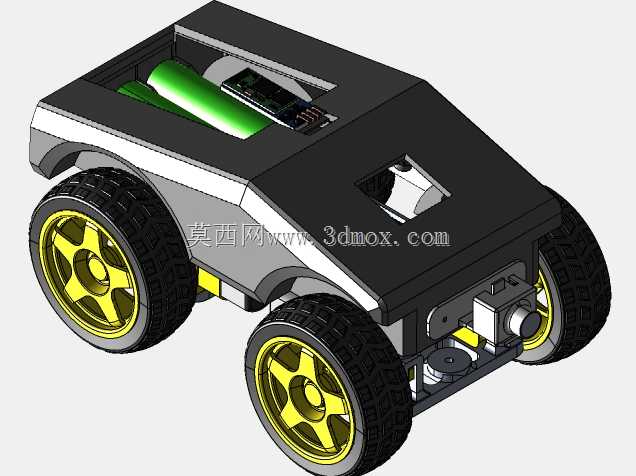

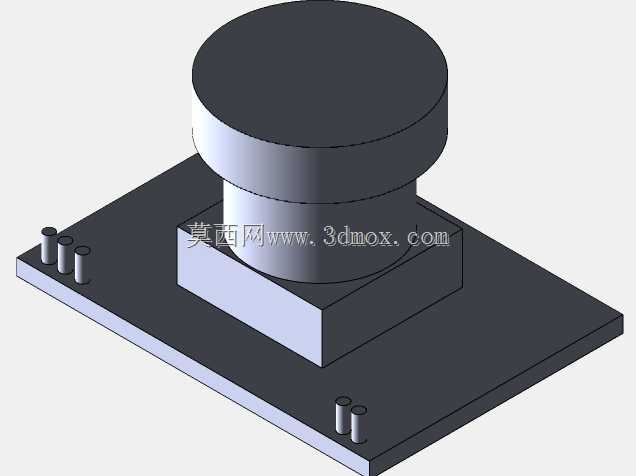

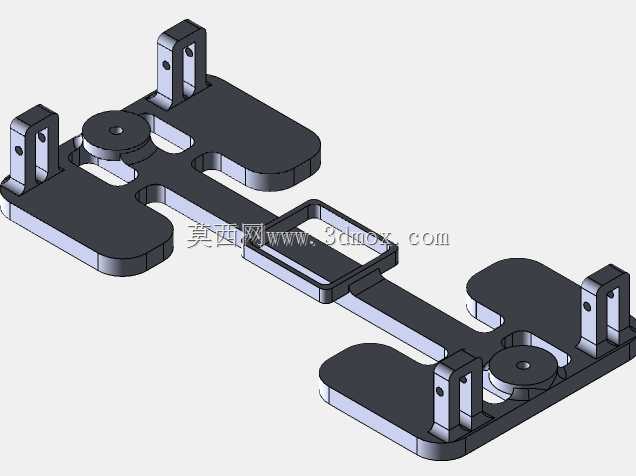

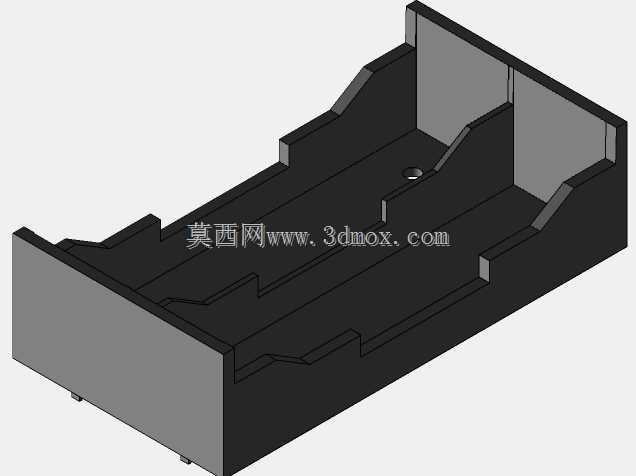

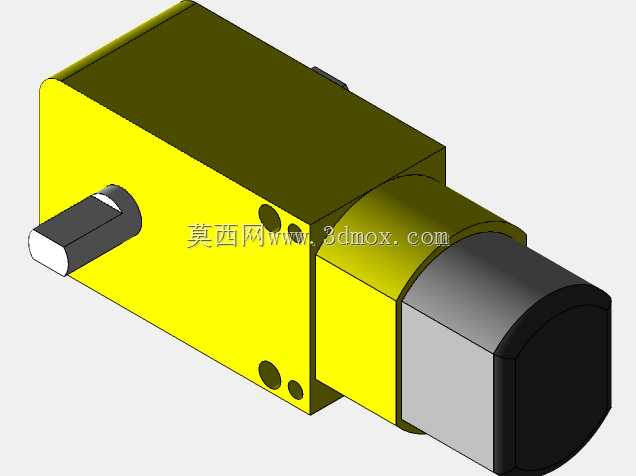

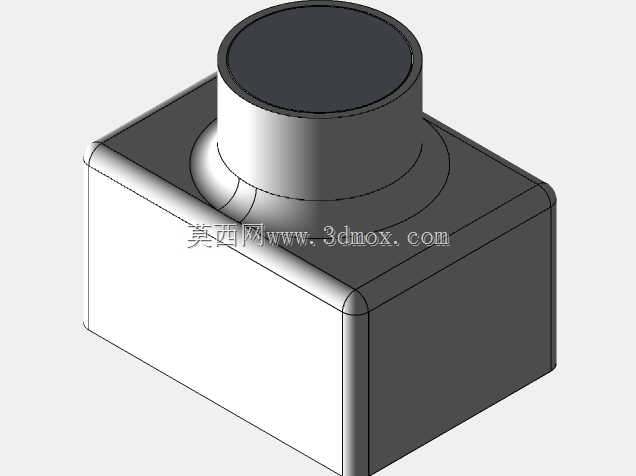

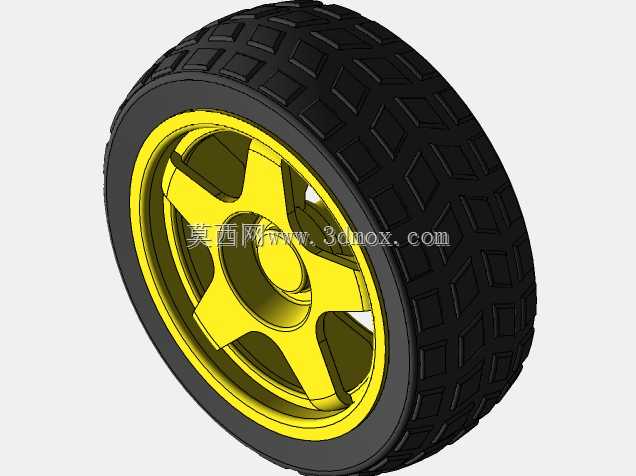

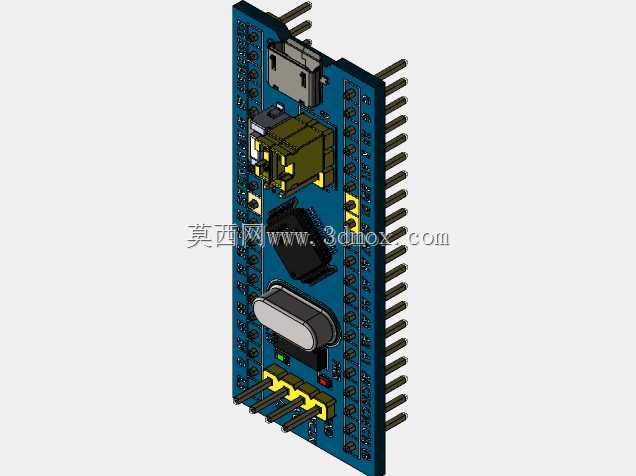

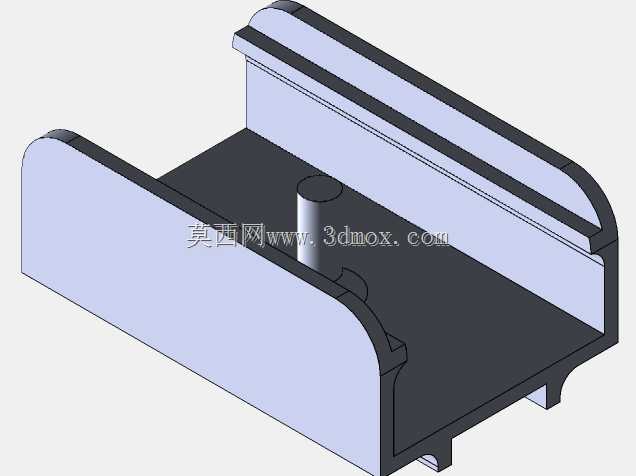

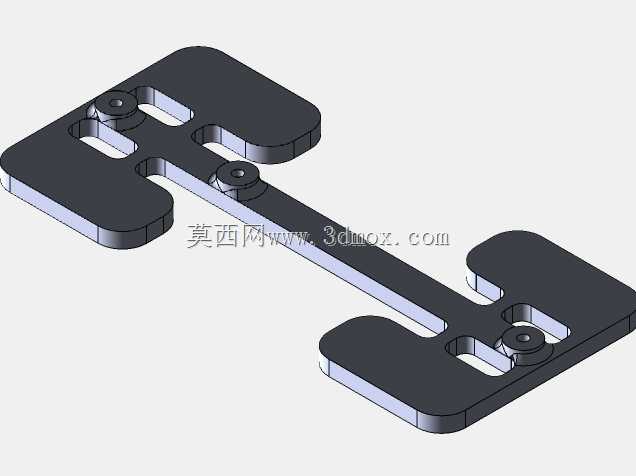

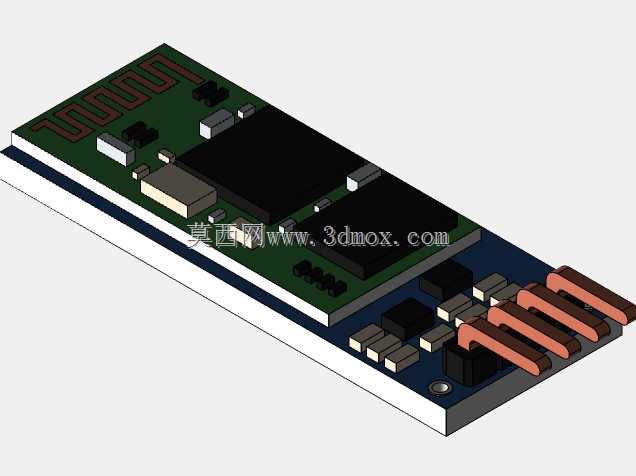

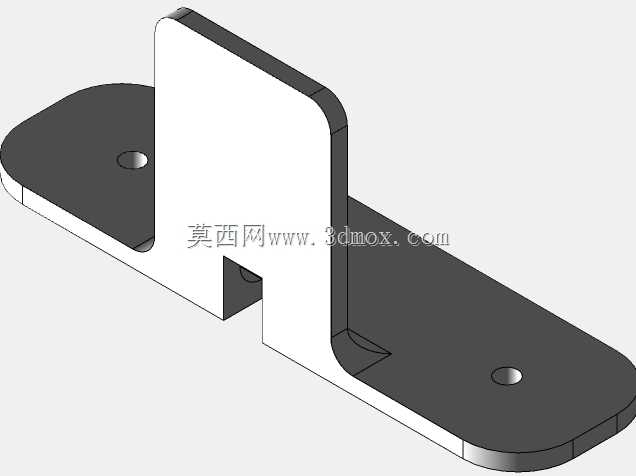

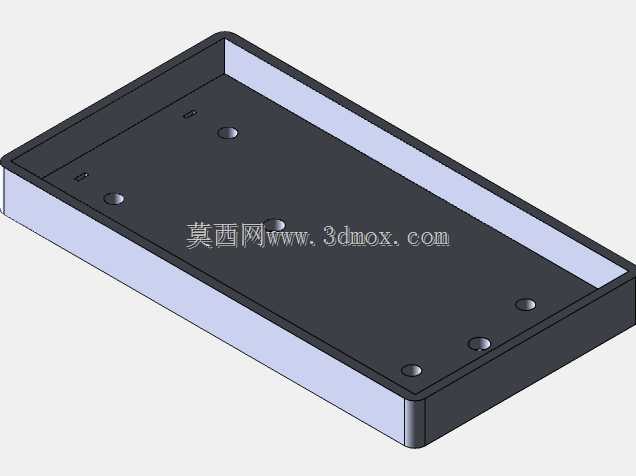

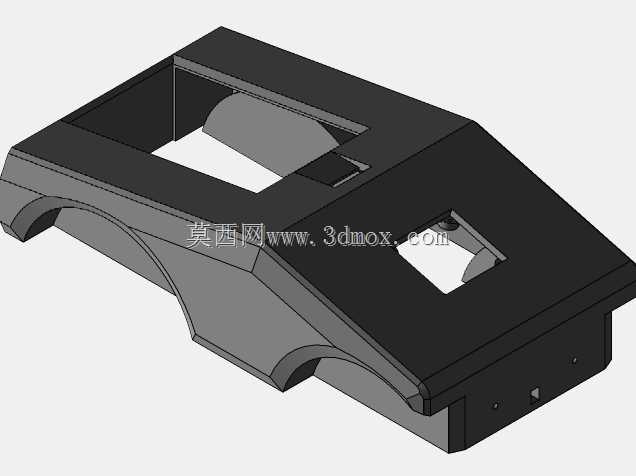

这款轮式移动智能小车主要面向嵌入式教学实践、创客项目验证、小型环境巡检等应用场景，可作为高校电子信息、自动化、机械电子专业的实训载体，也可改装为小型室内巡检、简易物料转运的移动底盘，适配青少年科创竞赛、开源硬件二次开发等多元使用需求。设备核心功能为通过蓝牙链路实现远程运动控制，搭载STM32控制核心完成电机驱动、信号采集与运动逻辑运算，预留的相机安装位可拓展视觉识别、路径循迹等进阶功能，能够完成前进、后退、转向、定速巡航等基础移动动作，适配平整室内外硬质路面的移动作业需求。产品设计过程中采用分层模块化思路，上层为一体化车身壳体，将主控电路板、蓝牙通讯模块整合在壳体内部空间，既可以保护核心电子元件免受磕碰、落尘影响，也通过流线型的棱角造型降低移动过程中的风阻；中层为电池与驱动电路安装层，将供电模块与驱动板独立布置，减少强电驱动信号对弱电控制信号的电磁干扰，同时预留了充足的接线空间，方便后期更换不同容量的电池或者拓展传感器模块；下层为行走与支撑结构，采用四轮独立悬挂适配的安装位搭配橡胶纹理轮胎，黄色轮毂采用轻量化结构设计，既可以降低行走部分的转动惯量提升控制响应速度，也能通过橡胶胎面的纹路提升与地面的摩擦力，减少光滑路面的打滑概率。车身整体尺寸控制在手掌可握持的范围内，宽度不超过120mm，长度不超过180mm，整体安装边界紧凑，既可以在狭窄的桌面、实验台环境下完成调试运行，也方便收纳携带；前端预留的相机支架安装位符合通用小型摄像头的安装孔距标准，可直接适配市面常见的微型摄像头模块，无需额外打孔改装；车身侧面预留的按键与接口开孔位置精准对齐电路板上的复位按键、调试接口，无需拆解车身即可完成程序烧录与复位操作；底盘部分的电池盒采用卡扣式固定结构，无需螺丝即可完成电池的更换，大幅提升日常使用的维护效率。行走部分的电机安装位匹配常用的130型直流减速电机尺寸，电机与轮子的连接采用标准D型轴接口，传动可靠且拆装方便，底盘支架采用镂空式结构设计，在保证结构强度的前提下尽可能降低整车自重，提升电池续航表现；所有塑料结构件均可通过普通FDM3D打印机完成制作，打印公差控制在0.2mm以内即可完成无胶组装，降低了制作门槛与复刻成本，适合开源硬件爱好者自行制作与功能改装。
