GS90舵机驱动四足仿生蜘蛛机器人结构

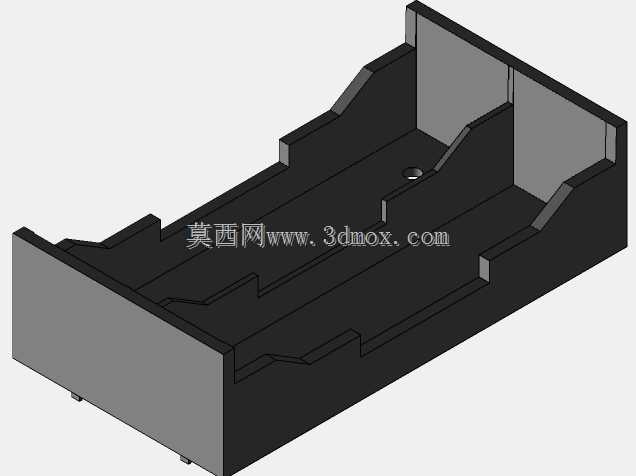

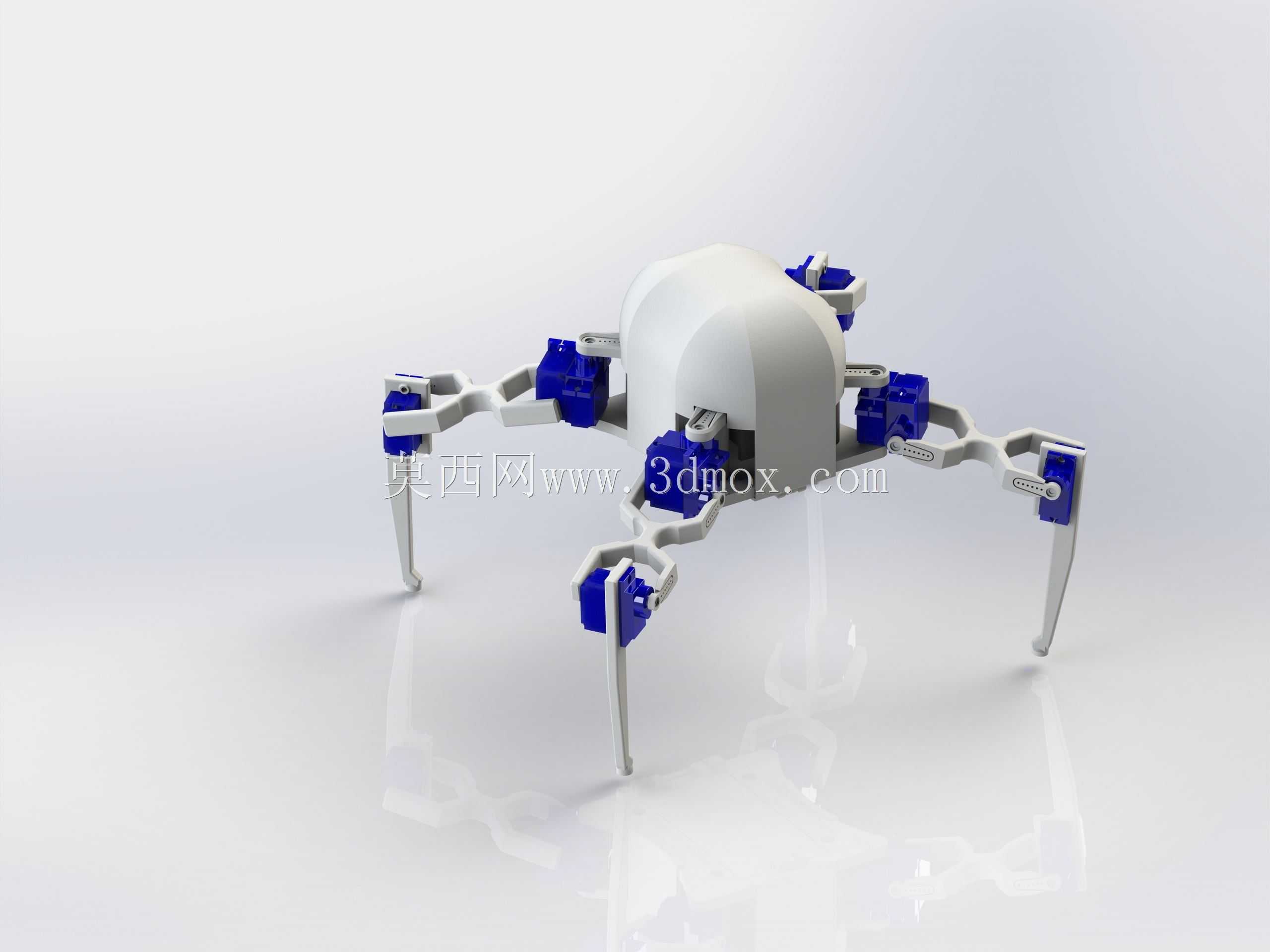

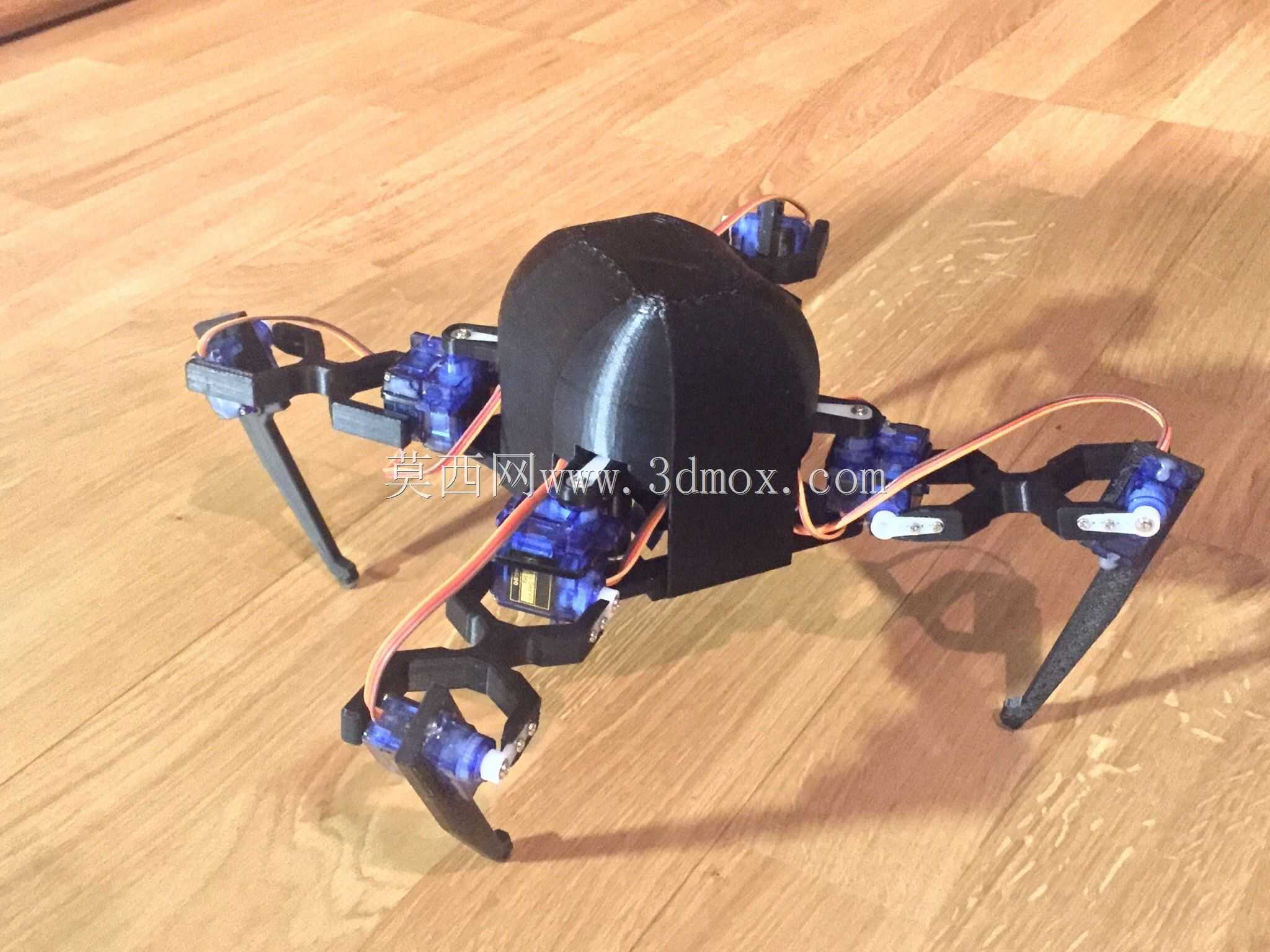

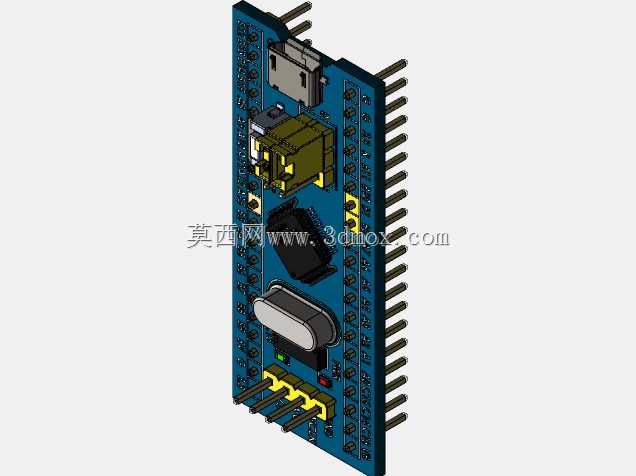

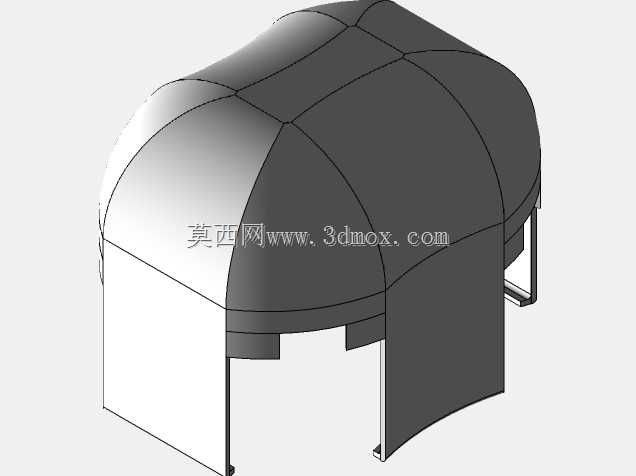

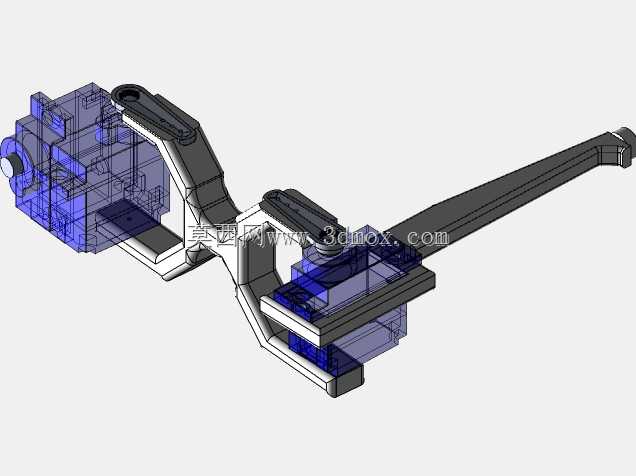

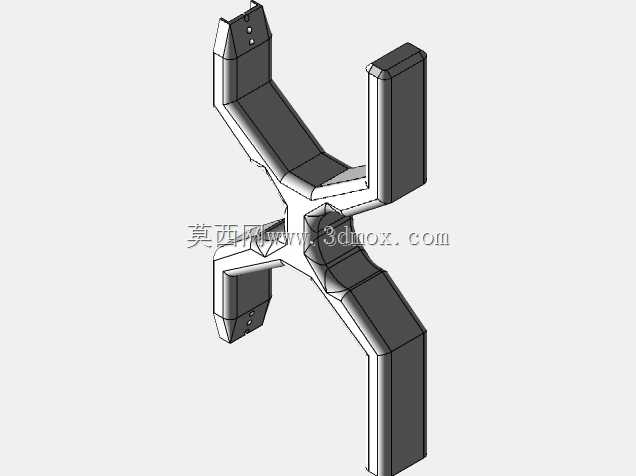

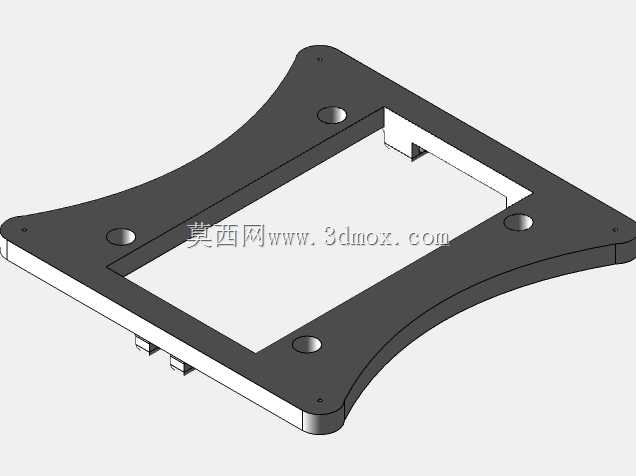

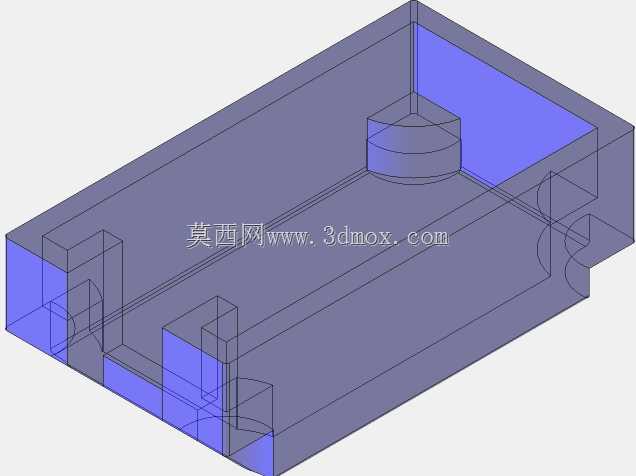

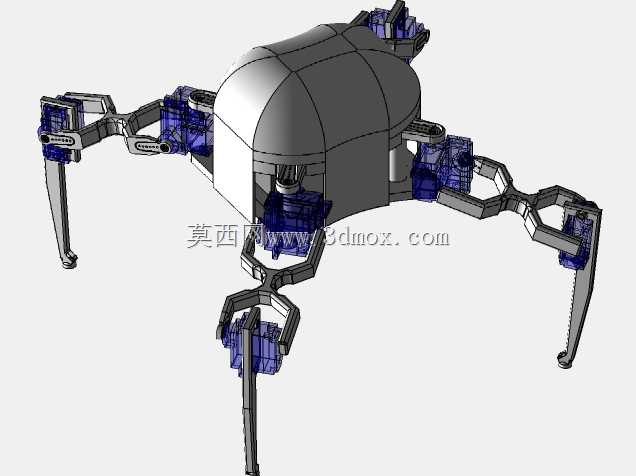

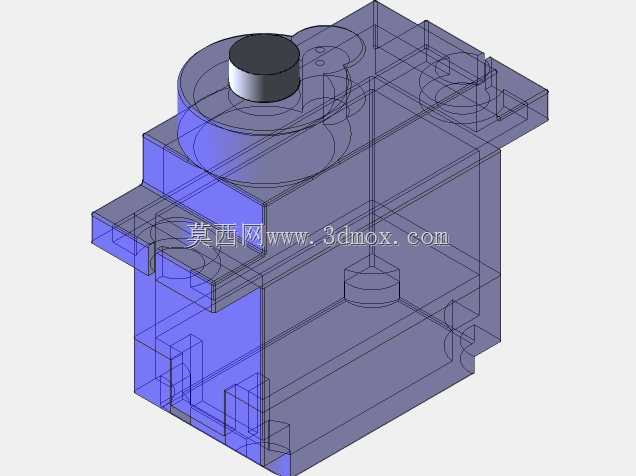

这款四足仿生蜘蛛机器人，面向小型仿生机械教学验证、创客创意展示、微型环境探查场景设计，可作为嵌入式运动控制算法验证载体、青少年科创教育实操教具，也可搭载微型传感模块完成狭小空间内的简单探查作业，填补了小型轻量化四足仿生机械在低门槛教学、创意展示领域的应用空白。整机采用仿生蜘蛛躯体构型设计，以类半球形一体化舱体作为核心承载结构，四条对称分布的足肢完全参照蜘蛛步足的关节排布逻辑设计，每一条足肢设置三处转动关节，全部采用GS90微型舵机作为独立驱动单元，可通过舵机转角的精准配合，实现多步态行走、原地转向、小幅越障等动作，运动过程中重心始终保持在足端支撑多边形范围内，保证静态行走与动态调整过程的稳定性，相比常见的六足仿生构型，在满足基础运动稳定性的前提下，大幅减少了驱动部件的使用数量，降低了整机控制复杂度与制作成本，更适合入门级开发者进行二次开发与功能拓展。核心躯体舱体采用内凹式安装空间设计，可容纳核心控制板、蓝牙通讯模块与供电单元，舱体外壳预留标准安装孔位，可根据使用需求加装微型摄像头、红外避障模块、环境检测传感器等拓展部件，足肢末端采用细锥型支撑结构，可在平整桌面、硬质地面、小幅起伏的粗糙表面形成稳定支撑，避免行走过程中出现打滑侧翻问题。设计过程中充分考虑了小型化制作的安装边界，所有舵机安装位均采用嵌入式卡槽配合螺丝锁紧的固定方式，既保证舵机运转时的结构刚性，又避免额外固定结构占用过多躯体空间，足肢杆件采用等强度变截面设计，在保证关节传动刚性、承受整机重量与运动冲击的前提下，尽可能削减杆件冗余厚度，降低整机自重，减少舵机运转负载。整机控制逻辑支持蓝牙无线通讯调试，开发者可通过外接设备直接调整舵机运动参数、切换行走步态，也可通过预设程序完成自主行走、避障等自动化动作，所有结构部件均适配轻量化制作工艺，除特定受力卡扣部件外，其余结构均可采用常规轻质材料加工制作，装配过程无需复杂工装，仅需标准紧固件即可完成整机拼装，大幅降低了仿生机器人的制作门槛，适合科创教学场景下的学生实操组装，也可作为嵌入式开发、机器人运动学算法学习的实践载体，帮助开发者快速掌握多关节串联机构的运动控制逻辑，理解仿生机器人的重心调配、步态规划核心原理。
