成套组合扳手SolidWorks三维模型

本套组合扳手三维模型采用SolidWorks2011版本进行全参数化建模，建模过程严格遵循机械设计手册中两用扳手的尺寸规范，首先通过草图绘制扳手开口端、梅花端的轮廓曲线，对开口端的夹持面做15°倾角处理以适配螺母拆装的受力角度，梅花端采用12角花键轮廓设计，可适配公制标准六角头螺栓与螺母的拆装作业；建模时通过全局变量关联扳手总长、头部厚度、手柄宽度等核心参数，使用者可通过修改设计表中的参数值，快速调整生成不同规格尺寸的扳手模型，无需重复进行草图绘制与特征构建，大幅提升同系列工具的建模效率。

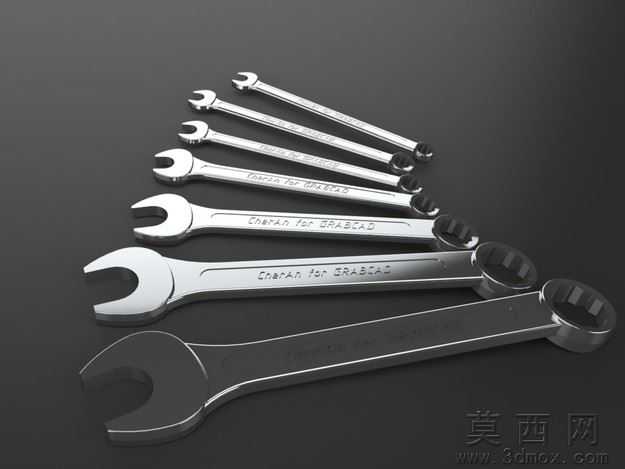

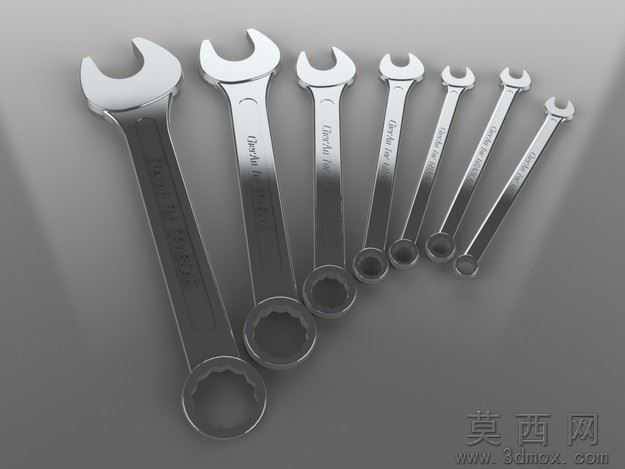

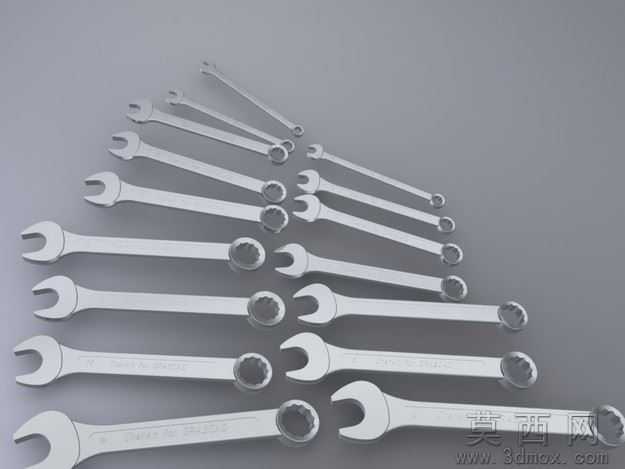

模型完成结构建模后，在渲染环节为扳手整体赋予镀铬金属材质，调整材质的反射率、粗糙度参数模拟真实五金工具的亮面镀铬质感，添加环境HDR贴图营造金属表面的自然反光效果，同时在手柄表面蚀刻品牌标识纹理，还原量产扳手的外观细节，最终渲染图清晰呈现整套扳手从大到小排列的金属光泽与结构细节，视觉效果贴近实物。

结构上本套模型为标准两用组合扳手，一端为开口呆头结构，可用于快速套入螺栓螺母进行初拧作业，另一端为梅花环形结构，可在空间受限的工况下实现小角度回转拧动，二者集成在同一手柄上，兼顾作业效率与紧固可靠性，手柄部分采用符合人体工学的弧形过渡设计，在受力较大的头部与手柄衔接位置做加厚处理，避免使用过程中出现断裂变形。

文件格式方面，除原生SolidWorks格式外，还同步导出STEP、IGS通用中间格式，可兼容UG、Pro/E、Catia等主流三维CAD软件打开编辑，同时导出STL格式文件，可直接导入3D打印机进行实物打样验证，满足不同设计、加工场景的使用需求。

本模型可作为五金工具研发设计的参考原型，帮助设计人员快速完成扳手类产品的结构优化与改型设计，也可作为机械制图、SolidWorks软件教学的实操案例，用于讲解参数化建模、特征构建、多格式导出等知识点，同时也可用于装配场景的虚拟仿真，搭建机械设备拆装、维修实训的虚拟场景素材。
