T型手柄转舌式机柜锁杆结构设计

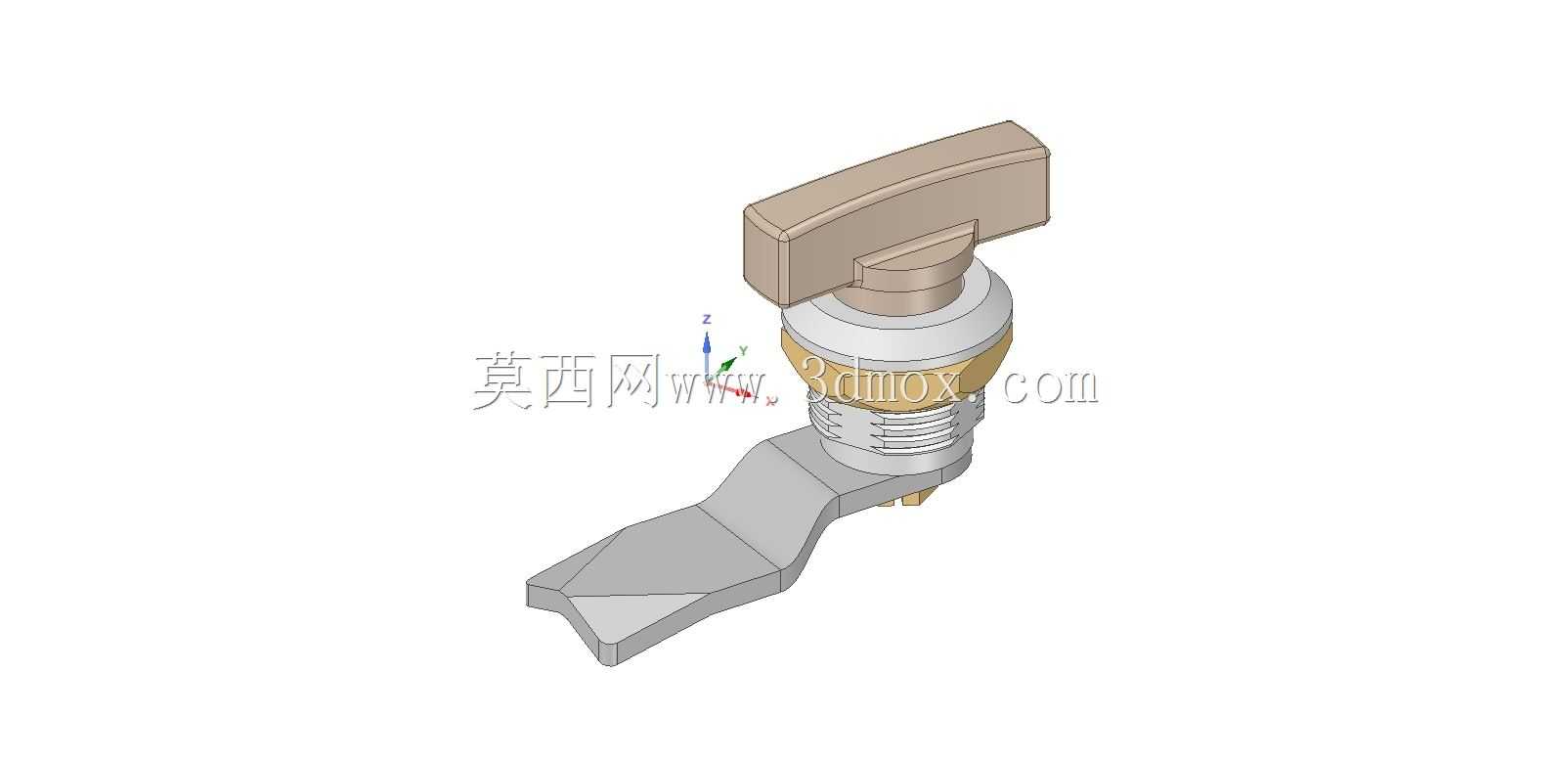

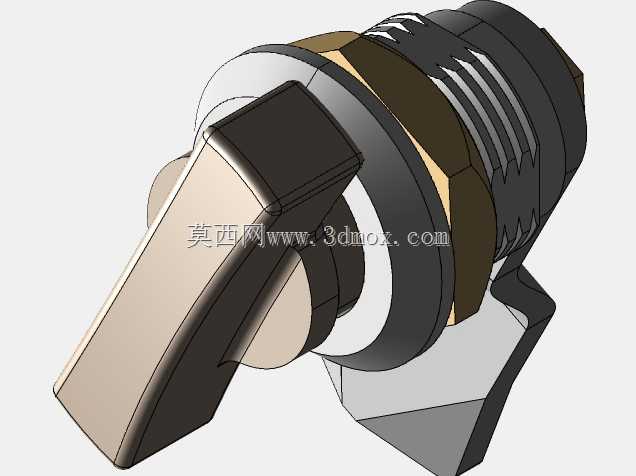

这款T型手柄转舌锁杆，是面向工业机柜、电气控制柜、通讯设备机箱、小型户外设备舱等场景开发的锁闭构件，核心作用是在设备日常运维、长期静置过程中，实现门板与柜体框架的可靠锁合，避免非授权开启、门板受振动松脱，同时兼顾运维人员快速开关的操作便利性，适配需要频繁开合检修的设备舱门使用场景。从功能特性来看，该锁杆采用旋转驱动的锁止逻辑，握持顶部的T型手柄转动90度即可带动下方的锁舌完成锁止与解锁动作，操作时无需额外工具，徒手即可完成开关动作，手柄表面做了贴合指腹的弧度过渡，长时间操作也不会产生硌手的不适感；锁体中部设置了带外螺纹的安装柱，搭配配套的锁紧螺母即可完成在门板开孔处的固定，适配不同厚度的金属门板、非金属复合门板安装需求，安装时仅需在门板对应位置开出适配直径的圆形安装孔，无需额外加工复杂的异形卡槽，大幅降低现场安装的加工难度。在设计思路上，这款锁杆优先考虑了户外与工业场景的耐用性需求，整体结构做了分层设计：顶部手柄采用受力强度更高的结构造型，避免大力操作时出现断裂变形；中部的螺纹安装段做了等距标准螺纹设计，适配常规的锁紧配件，通用性更强；锁舌部分采用偏心弯折的造型，锁止时会勾住柜体框架的内侧翻边，锁合状态下能提供足够的拉紧力，避免门板与柜体之间出现缝隙，可有效阻挡灰尘、溅水进入设备内部，同时抵消设备运行过程中产生的振动，防止锁具受振动影响自行松脱解锁。从安装边界来看，该锁杆的安装柱直径适配行业内常规的机柜锁安装开孔尺寸，锁舌的转动半径经过精准核算，转动过程中不会与门板内侧的布线、安装元器件产生干涉，锁合后锁舌与柜体框架的搭接量经过优化，既不会因为搭接量过小导致锁合不牢，也不会因为搭接量过大造成开关操作卡滞；整体外露部分的造型做了圆滑过渡，没有尖锐的棱角凸起，避免操作人员开合柜门时被剐蹭受伤，适配室内电气柜、户外通讯基站机箱、小型设备防护舱、工具箱柜等多种场景的锁闭需求，可在-30℃到80℃的环境温度区间内稳定工作，金属结构件具备基础的防锈抗氧化能力，适配多粉尘、轻度潮湿的工业使用环境。
