工业机柜用转舌式圆柱锁具结构设计

这款转舌式圆柱锁是工业领域应用极为广泛的小型锁闭构件，主要适配各类工业电气机柜、通讯设备机箱、户外配电箱、小型设备舱门、工具箱柜等场景的门板锁闭需求，能够在不占用过多门板安装空间的前提下，实现门板与柜体框架的可靠扣合，避免非授权人员随意开启设备内部构件，同时也能在设备运输、日常运行过程中防止门板受振动意外松脱，为内部的电气元件、机械构件提供基础的安全防护屏障。

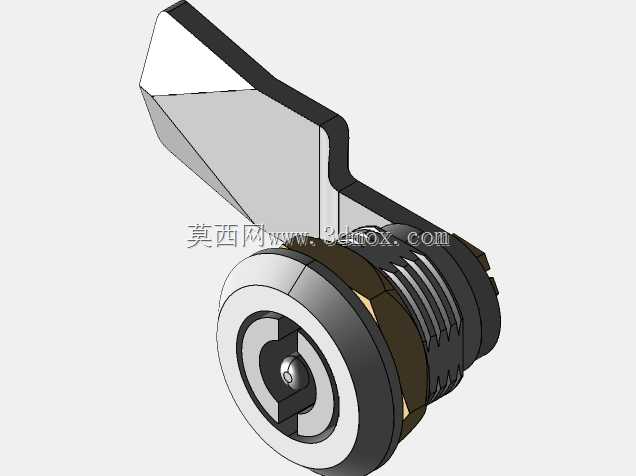

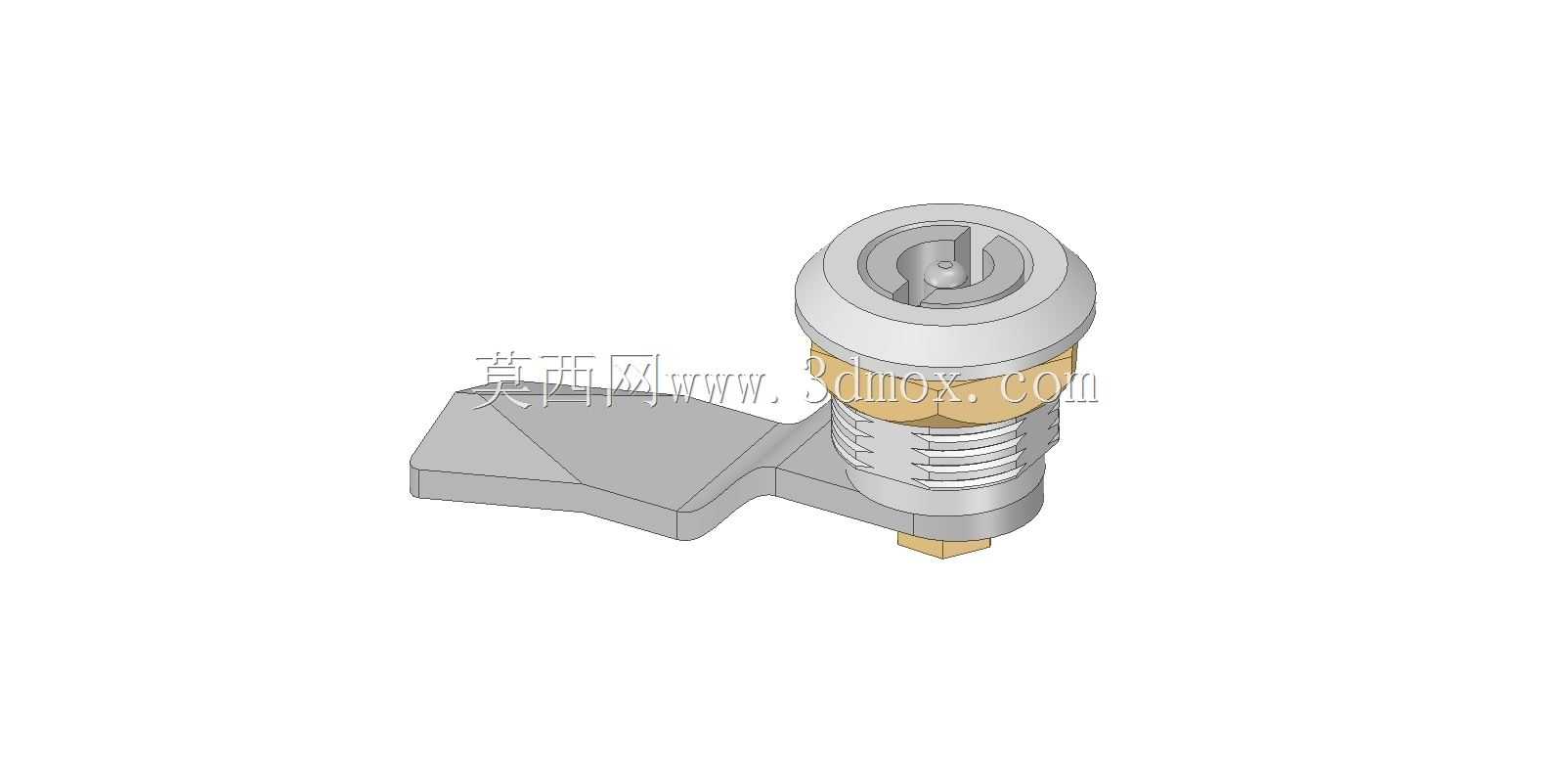

从功能特性来看，该锁具采用经典的圆柱锁芯搭配偏心转舌的结构逻辑，锁芯主体嵌入门板安装孔内，通过尾部的六角锁紧螺母实现与门板的轴向固定，适配常规厚度的金属门板安装需求，安装时仅需在门板上开出对应直径的圆形安装孔，无需额外加工复杂的异形卡槽，现场装配效率较高。锁芯前端为钥匙驱动接口，插入匹配钥匙旋转即可带动尾部的转舌同步转动，当转舌旋转至与门板边平行的位置时，锁具处于解锁状态，门板可正常开启；当转舌旋转至垂直于门板边的位置时，转舌会扣住柜体内部的安装边框，实现门板的锁闭固定，锁止状态下转舌与边框的搭接量经过合理设计，既不会因为搭接量过小导致锁闭不可靠、受外力容易滑脱，也不会因为搭接量过大造成解锁后门板开启受阻、转舌与柜体边框发生剐蹭。

设计过程中充分考虑了工业场景的使用需求，锁芯外壳采用金属材质加工，表面做了防锈镀层处理，能够适应车间、户外等多粉尘、一定湿度的使用环境，长期使用不易出现锈蚀卡滞的问题。锁体中部的外螺纹结构搭配锁紧螺母，可以根据实际门板的厚度调整锁紧位置，适配一定厚度区间内的不同门板，无需针对不同板厚单独开发锁具配件，提升了产品的通用性。尾部的转舌采用偏心片状结构，自身带有一定的结构强度，承受常规的外力撬动时不易发生变形断裂，能够满足普通工业场景的防盗、防误开需求。锁体的整体外形为规整圆柱结构，突出门板表面的高度经过优化，不会因为突出过多造成人员通行剐蹭，也不会因为突出量过小导致钥匙插拔操作不便，整体外形简洁流畅，没有多余的突出结构，适配各类工业设备的外观设计风格，不会破坏设备整体的视觉协调性。安装边界方面，该锁具的安装孔直径为常规工业锁通用尺寸，替换现有同类型锁具时无需重新加工门板开孔，维护更换十分便捷，锁体尾部伸入柜体内部的长度较短，不会与柜体内侧安装的电气元件、布线线槽发生干涉，对柜体内部的安装空间占用极小，适合内部布局紧凑的各类小型机箱机柜使用。
