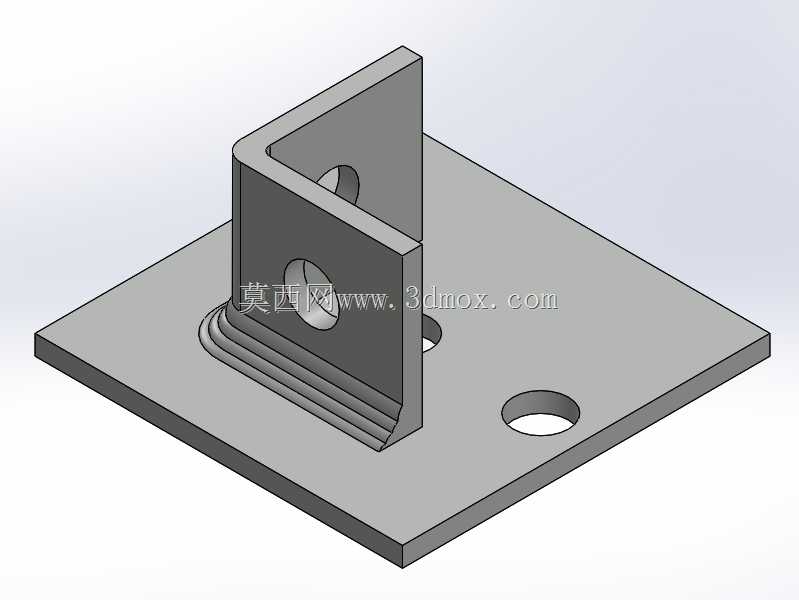

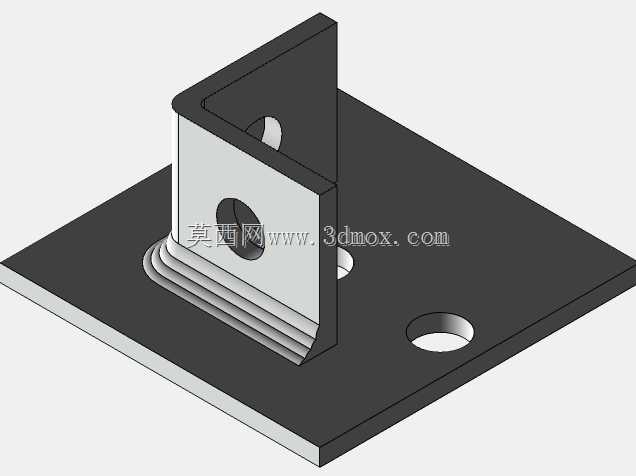

Unistrut型钢连接用L型钢底座构件

该构件是适配Unistrut型钢安装体系的专用连接底座，主要应用于工业管线支吊架系统、设备机架底部固定、轻型钢结构支撑节点、厂房内线缆桥架落地安装、光伏支架地面固定等场景，作为型钢立柱与安装基面之间的过渡连接部件，承担荷载传递、定位固定、姿态校正的核心作用，能够将上部型钢构件传递的竖向荷载、水平风荷载、设备运行振动荷载均匀分散到混凝土基础、钢结构平台、地面铺装层等安装基面上，避免局部应力集中造成基面破损或构件变形。产品整体采用L型组合结构设计，下部为方形平板结构，平板上预留四个对称分布的圆形安装通孔，可适配膨胀螺栓、化学锚栓等常规紧固件，实现底座与安装基面的牢固锁附，孔位间距经过标准化校准，能够匹配多数工业安装场景的螺栓排布规范，无需现场二次打孔即可完成固定作业。上部为垂直于平板的立板结构，立板与平板连接处设置多道加强筋结构，通过圆弧过渡的筋条提升转角位置的结构强度，能够承受上部构件传递的弯矩作用，避免长期荷载作用下立板与平板连接处出现开裂、弯折变形问题；立板上预留两个同轴圆形通孔，用于穿设连接螺栓与Unistrut型钢的槽道进行锁紧固定，孔位位置与型钢槽道的标准安装孔位完全对齐，安装时无需额外加工即可实现快速装配。设计过程中充分考虑现场安装的容错空间，平板的外轮廓尺寸预留足够的螺栓操作空间，作业人员可使用常规扳手在平板周边完成紧固件的拧紧操作，不会出现工具干涉问题；立板的高度尺寸经过优化，既保证与型钢的连接接触面积足够，提供充足的连接摩擦力与抗剪承载力，又不会过度占用竖向安装空间，适配狭小区域的安装需求。构件所有棱边均做倒钝处理，避免安装过程中划伤作业人员，表面平整无毛刺，能够保证连接面的贴合度，减少安装间隙带来的连接松动隐患。在实际使用中，该底座可根据现场安装需求搭配不同长度的连接螺栓，适配不同厚度的安装基面，也可配合垫片、防松螺母等配件，提升在振动工况下的连接可靠性，广泛适用于工业厂房、市政管廊、数据中心、商业建筑机电安装等多个领域的支吊架系统搭建，能够有效降低现场焊接、切割的作业量，提升装配效率，减少施工过程中的环境污染与安全隐患。
