等螺距螺旋输送绞龙结构设计

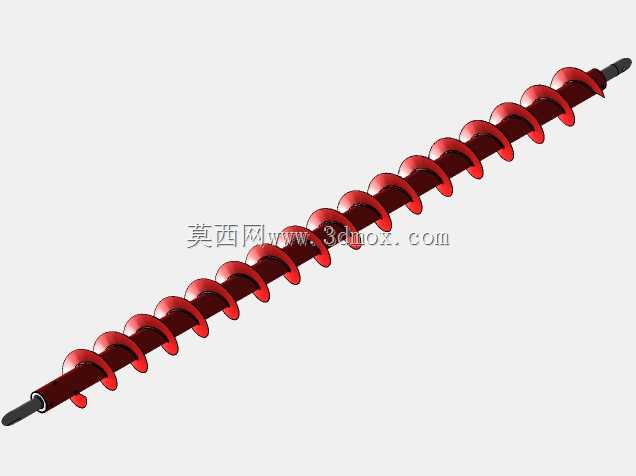

该螺旋输送核心构件广泛应用于粉体、颗粒状散料的密闭输送场景，常见于粮食加工、建材生产、化工原料转运、饲料加工、污水处理等行业的散料输送工序中，可实现水平、小倾角状态下的散料连续推送，避免输送过程中物料撒漏、扬尘问题，适配密闭式输送槽体的安装需求，能够在狭长的输送通道内完成物料的长距离匀速转运，相比带式输送更适合易飞扬、有一定磨琢性的散料输送工况。该构件作为螺旋输送机的核心做功部件，核心功能是通过自身的定轴旋转，带动螺旋叶片推动槽体内的物料沿轴向移动，完成物料从进料端到出料端的连续输送，可根据输送物料的磨琢性、堆积密度匹配对应的叶片厚度与轴体强度，既可以输送面粉、谷物这类轻质散料，也可适配水泥、矿粉、砂石颗粒这类有一定磨蚀性的工业散料，运行过程中输送量稳定，不会出现带式输送常见的跑偏、撒料问题，密闭输送的特性也能减少物料对外界环境的污染，同时避免外界杂质混入输送物料中。本次设计的螺旋构件采用等螺距连续螺旋叶片结构，整体为单头螺旋形式，螺旋叶片等间距焊接在中心输送轴上，两端预留的轴头用于安装轴承座与传动连接结构，可直接与减速电机输出端对接，也可通过联轴器、链轮结构连接动力源。设计过程中优先考虑散料的流动特性，将螺旋叶片的螺旋角设置为适配散料滑移推送的合理角度，避免叶片角度过大导致物料随叶片同步旋转无法向前推送，也避免角度过小造成输送效率不足；中心轴采用无缝钢管结构降低整体自重，同时保证足够的抗扭强度，避免长距离输送过程中轴体出现挠曲变形，叶片边缘做圆滑过渡处理，减少物料卡滞在叶片与槽体间隙的概率，两端轴头做台阶轴设计，方便轴承、密封件的定位安装，适配标准件的安装尺寸，降低后期维护更换配件的成本。该螺旋构件外径为380mm，螺距尺寸为125mm，整体为长轴类结构，安装时需保证两端轴头的同轴度公差，避免旋转过程中出现偏摆刮蹭输送槽内壁，安装时叶片外缘与输送槽内壁需保留均匀的间隙，间隙值控制在合理范围内，既避免间隙过大造成物料残留，也防止间隙过小导致运行卡滞；两端轴头的长度可根据不同槽体的端板厚度、轴承座安装尺寸做适配调整，中心轴的内孔可根据需求加工为空心结构用于通水冷却，适配高温物料的输送需求，整体结构无复杂异形构件，加工工艺成熟，焊接后做整体动平衡校正，保证高速旋转状态下的运行稳定性，降低运行过程中的振动与噪音。
