半瓦式带安装座弧形连杆结构件

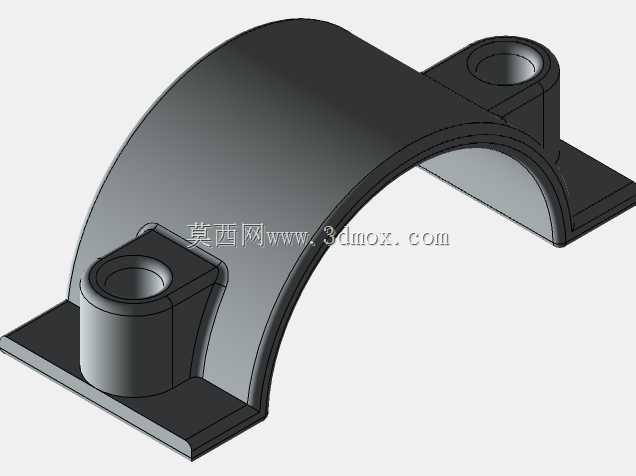

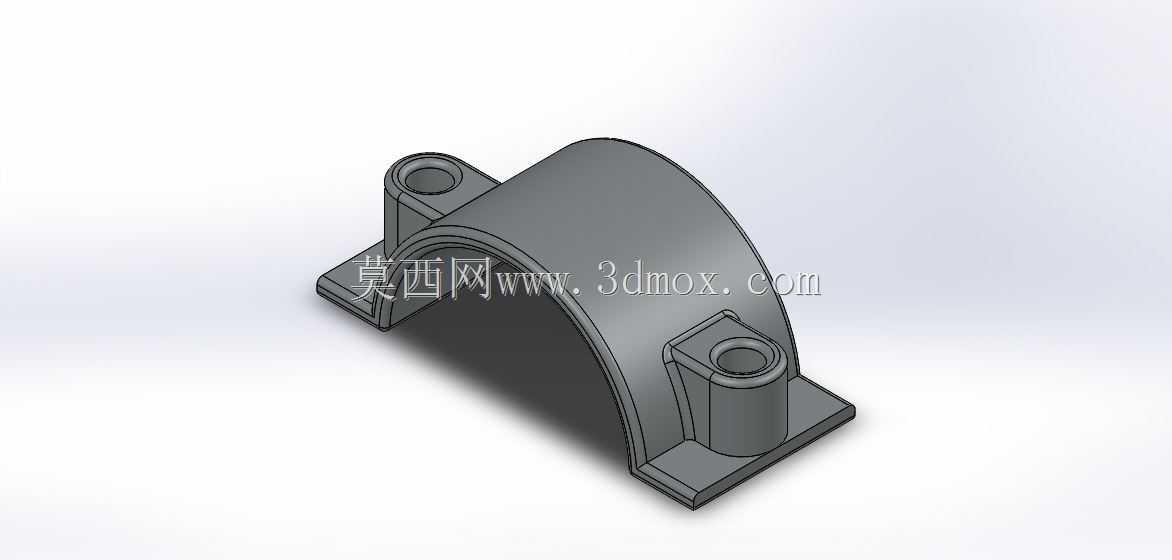

这款半瓦式弧形连杆结构件，是机械传动与支撑系统中常见的铰接类连接件，广泛应用于需要实现弧形包覆定位、多点位铰接传动的工业场景中，常见于轻工输送设备的张紧调节机构、小型工程机械的限位联动结构、自动化生产线的摆臂支撑单元，也可作为专用设备检修工装的夹持定位构件使用，能够在有限安装空间内实现两个独立运动部件的力传递与角度约束，避免传动过程中出现部件偏摆、错位的问题。从实际功能来看，该构件主体采用半圆弧瓦状主体结构，弧形内面可与对应直径的圆柱类杆件、轴件实现贴合包覆，配合另一半同规格构件即可完成对轴类部件的环抱式固定，无需在轴件表面加工额外的定位槽，降低配套轴件的加工难度；主体两侧延伸出的带孔安装凸台，预留了标准铰接孔位，可通过销轴与相邻的摆臂、拉杆类部件实现铰接连接，凸台底部设置的方形安装底座带有平整安装面，可通过螺栓将整个构件固定在设备机架的对应安装平面上，保证连接结构的整体刚性。在设计思路上，该构件优先考虑了安装便捷性与受力均匀性，弧形主体的壁厚经过受力校核，在保证整体轻量化的前提下，能够承受常规传动场景下的径向载荷与铰接处的交变拉压载荷，避免长期使用后出现弧形部位变形、铰接孔磨损扩孔的问题；两侧凸台的铰接孔保持同轴度设计，保证销轴安装后无卡滞，铰接转动过程顺滑无偏磨，底座安装面与弧形内面的相对位置经过尺寸链校核，安装后弧形中心与安装基准面的位置偏差控制在机械传动允许的公差范围内，减少现场安装调试的调整工作量。从安装边界来看，该构件整体外轮廓无尖锐外伸结构，弧形主体的外径、两侧凸台的中心距、底座的安装孔间距均适配常规小型传动机构的安装空间，安装时仅需在对应安装平面加工对应规格的螺栓孔，即可完成底座固定，铰接孔适配标准直径的圆柱销轴，无需定制特殊规格的连接件，能够直接替换同类型的老旧磨损构件，降低设备维护的配件采购成本与更换工时。
