Pololu单路红外循迹线路传感器模块

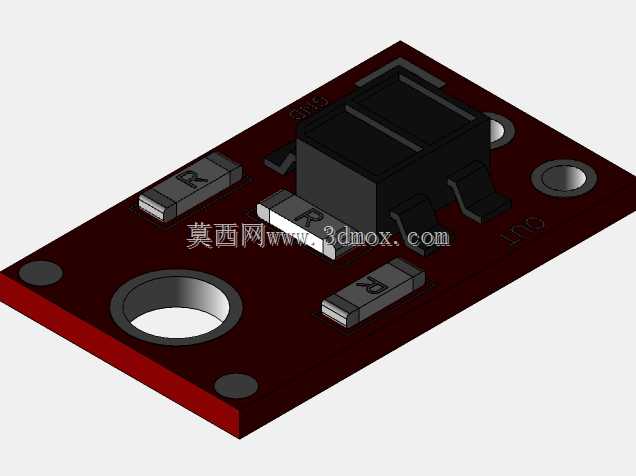

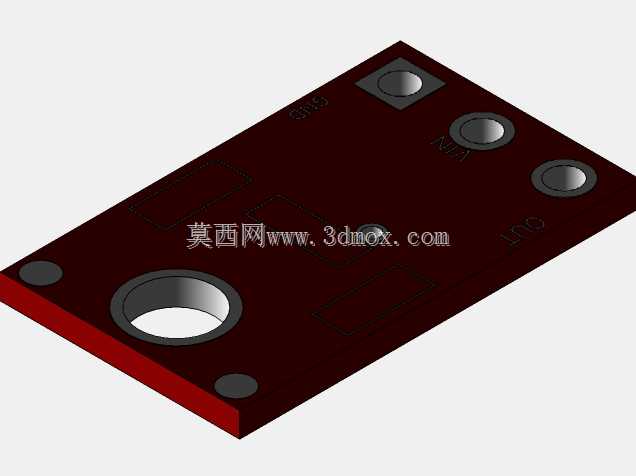

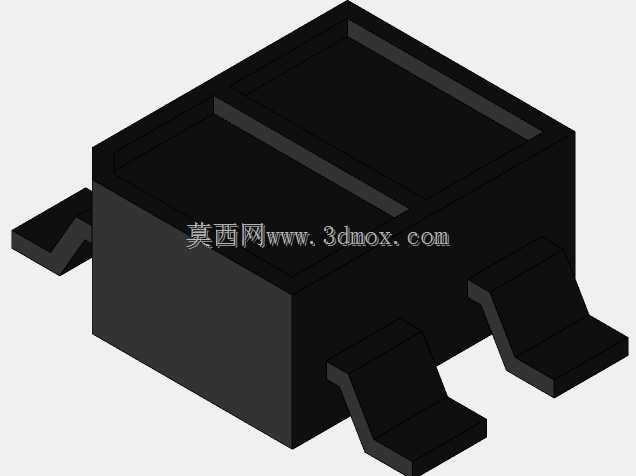

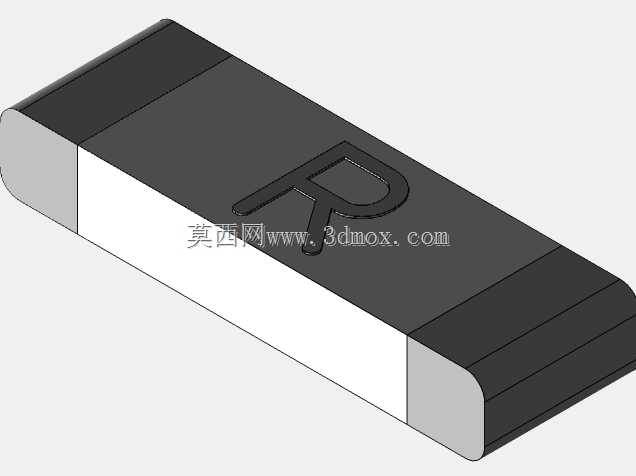

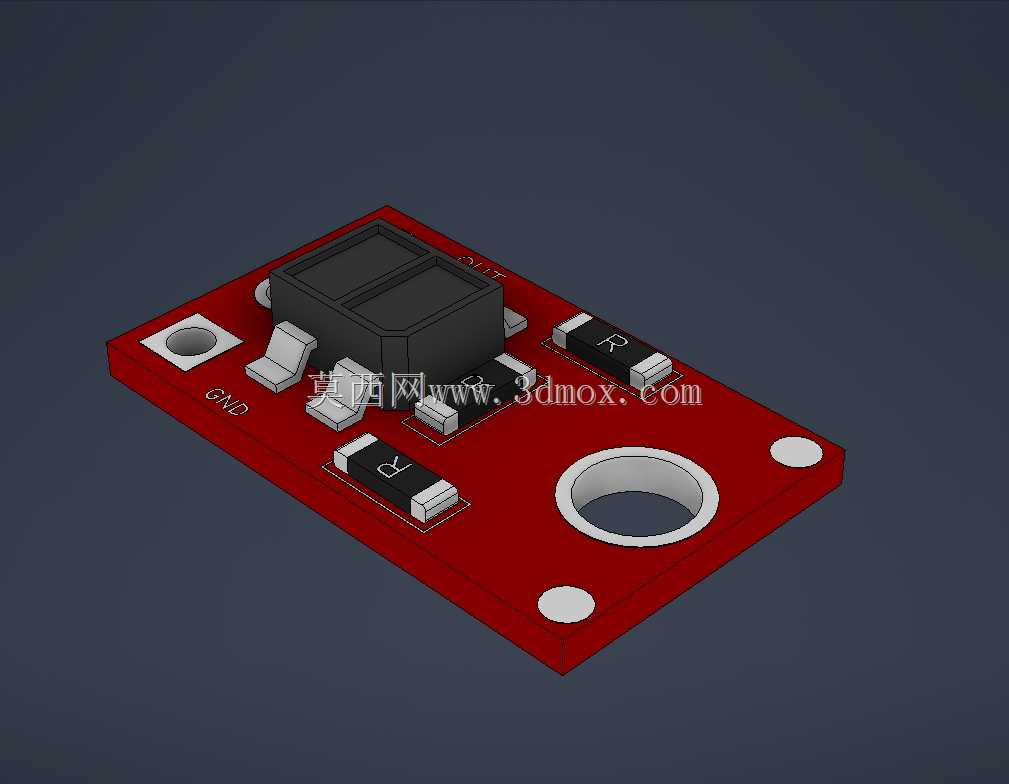

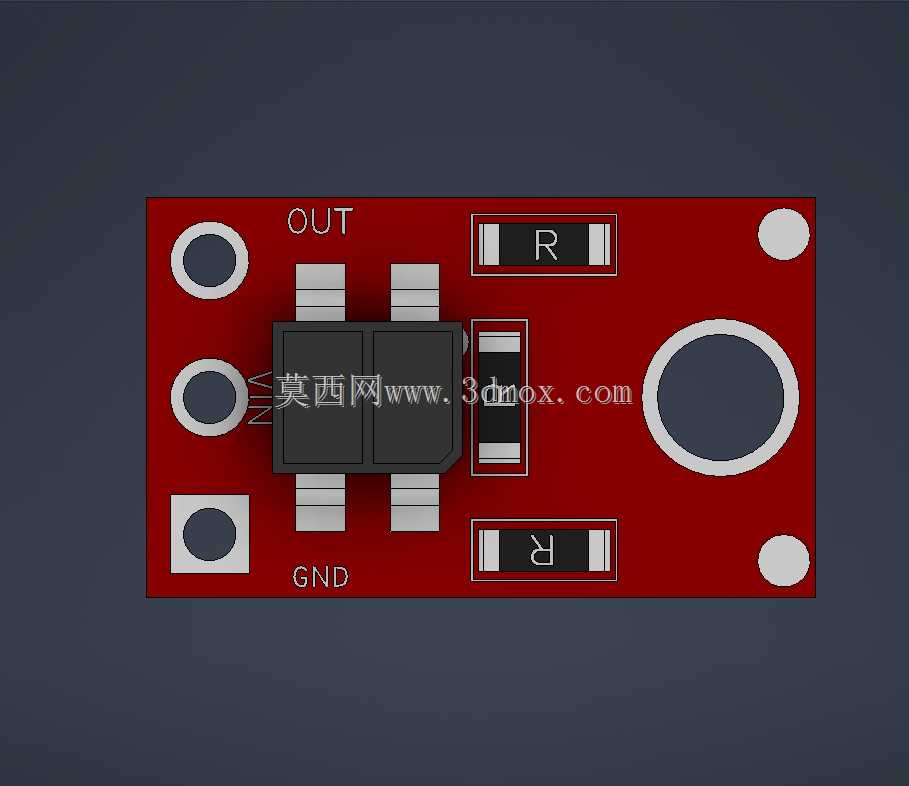

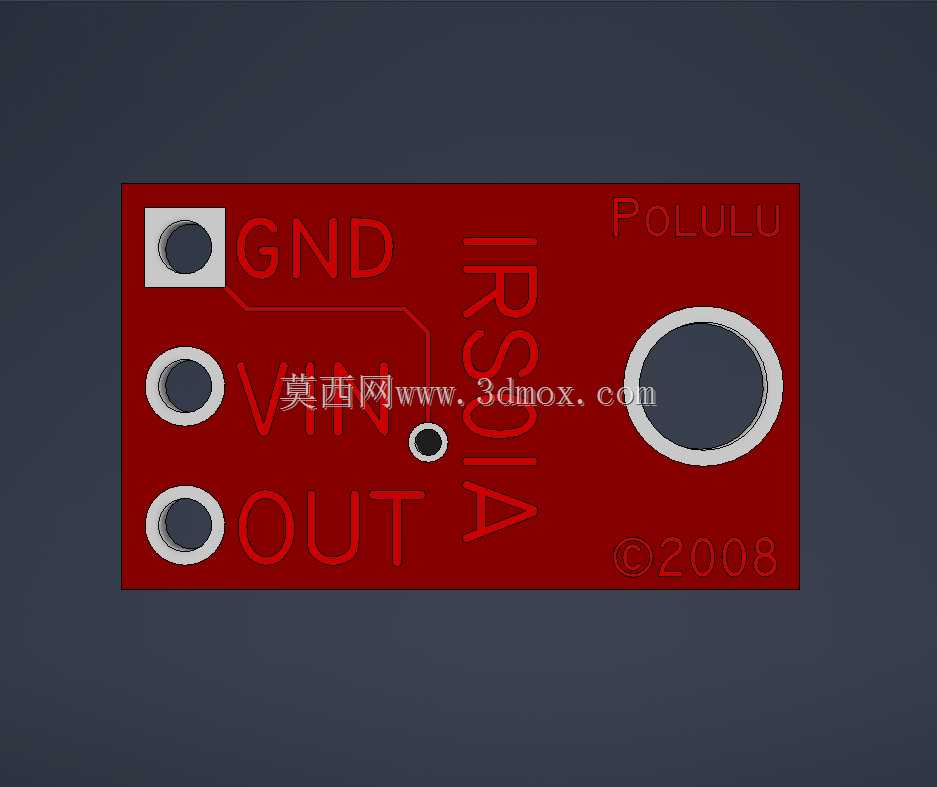

这款单路反射式红外线路检测模块，是小型移动机器人、智能小车循迹导航场景中极为常用的感知部件，核心作用是通过红外光反射原理识别地面或承载面上的深色线路与浅色背景的边界，为设备行走路径纠偏提供实时的电平信号输入。在实际应用中，它常被部署在教育类竞赛机器人、AGV小型导引车、桌面级巡检设备的底部，距离检测面保持3-10mm的安装高度即可稳定工作，能够识别宽度10mm以上的黑色哑光线路，在白色哑光背景下的检测响应延迟低于1ms，完全满足低速移动设备的路径跟随实时性要求。模块整体采用红色FR-4玻纤电路板作为基材，板载集成了红外发射管、红外接收管、信号调理电阻以及输出限流元件，核心的收发对管采用黑色塑封外壳封装，能够有效隔绝环境杂散光的干扰，避免室内灯光、自然光直射造成的检测误判。设计上充分考虑了嵌入式安装的便捷性，电路板两端预留了两个直径3.2mm的圆形安装孔，孔位中心距为22mm，可直接配合M3螺丝固定在机器人底盘的支架上，无需额外设计转接固定结构；板上丝印清晰标注了GND等引脚定义，接线时可直接对照丝印完成电源、地、信号输出的连接，降低接线错误概率。模块的整体外形尺寸紧凑，长度仅为30mm，宽度为18mm，板身厚度1.6mm，加上最高元件的总高度不超过8mm，不会占用过多的底盘垂直安装空间，适合在空间局促的小型机器人结构中部署。电路设计上采用了无源分压式信号输出结构，无需额外的信号放大芯片即可直接输出可被单片机IO口识别的高低电平信号，当检测到高反射率的浅色表面时，接收管导通输出低电平，当检测到低反射率的深色线路时，接收管截止输出高电平，用户可直接通过读取IO口电平状态判断当前位置是否处于线路上方，也可通过外接ADC采集模拟量输出，实现反射率阈值的精细化调节，适配不同反光特性的检测场景。模块的供电电压兼容3.3V与5V常用嵌入式系统电压，工作电流低于20mA，不会对小型设备的电源系统造成额外负担，输出信号可直接兼容STM32、Arduino等主流控制板的输入电平要求，无需额外做电平转换。在安装边界设计上，模块的元件全部采用表贴工艺焊接在电路板正面，背面无凸起元件，安装时可直接将电路板背面贴靠在安装支架表面，无需预留背面元件避让空间，进一步压缩了安装所需的垂直空间；两侧的安装孔做了金属化沉铜处理，多次拧动螺丝也不会造成电路板孔位开裂，提升了模块在反复拆装调试场景下的耐用性。
