Polulu微型直流金属齿轮减速马达结构

　　在桌面级小型自动化执行机构、智能小车驱动模块、精密仪器微调机构、消费电子小负载传动场景中，这类带金属齿轮组的微型直流减速马达是应用占比极高的动力输出部件，很多做小型设备结构开发的工程师，在选型阶段都会优先匹配这类集成了减速箱的一体式马达，省去单独设计减速传动链路的工作量。从结构设计逻辑来看，这类马达的核心设计思路是在有限的安装空间内，通过多级直齿金属齿轮的传动配比，把常规微型直流电机本体的高转速低扭矩输出特性，转化为适配小负载场景的低转速高扭矩输出，同时保证输出轴的同轴度与传动稳定性，满足小空间内的动力传输需求。

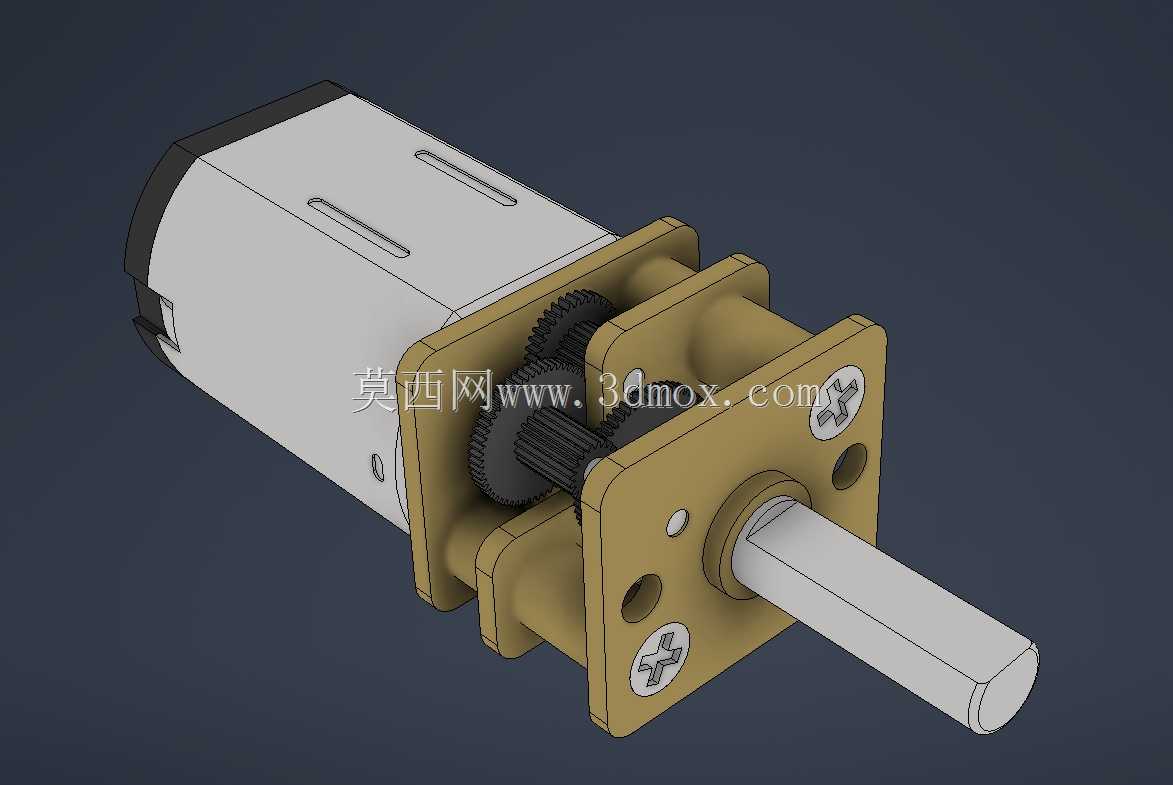

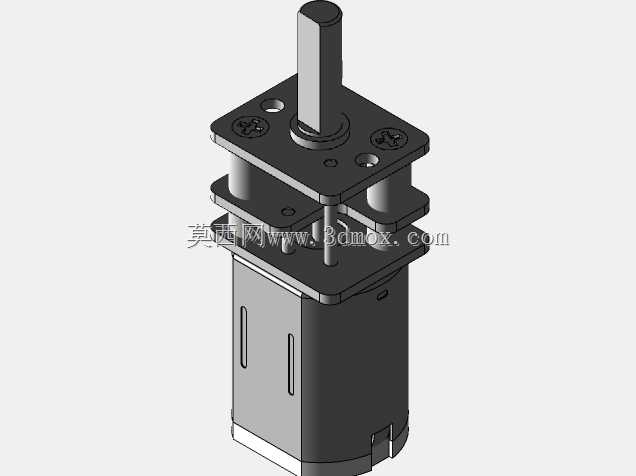

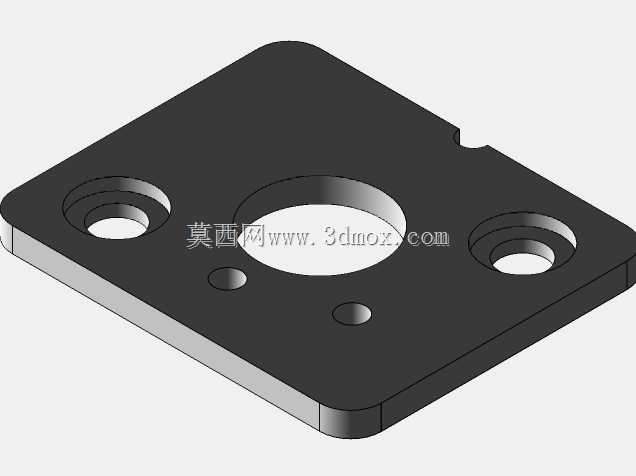

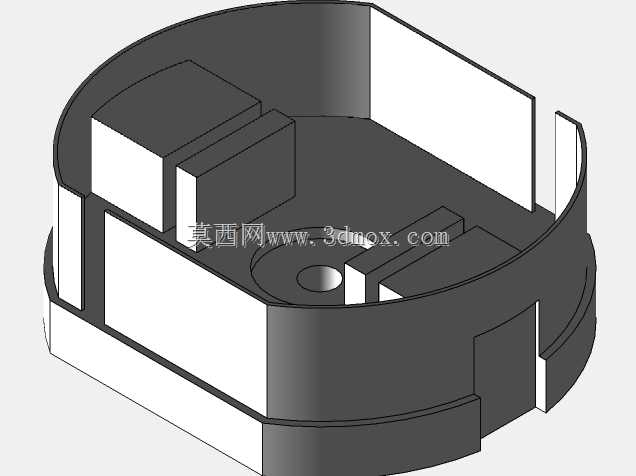

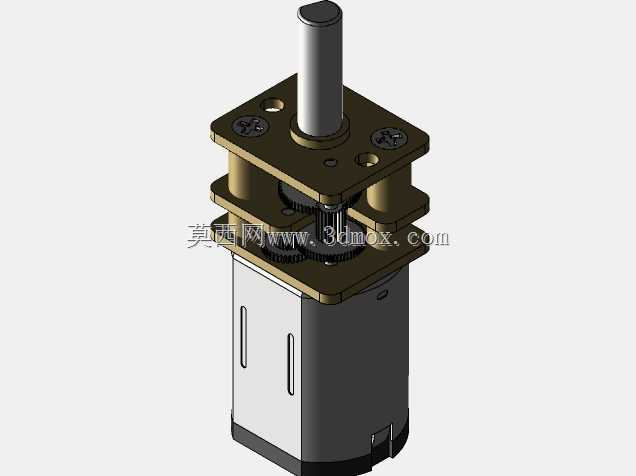

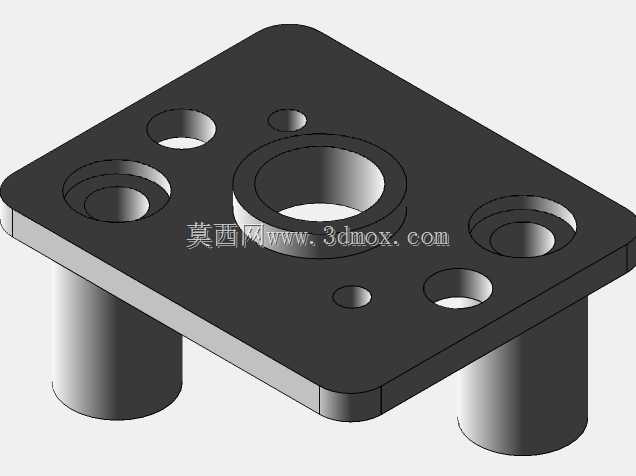

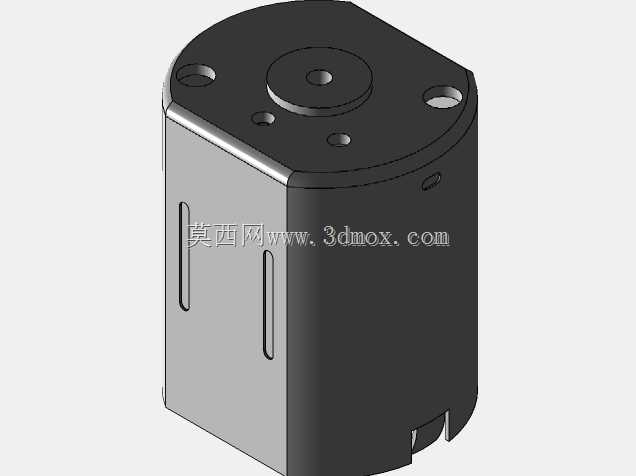

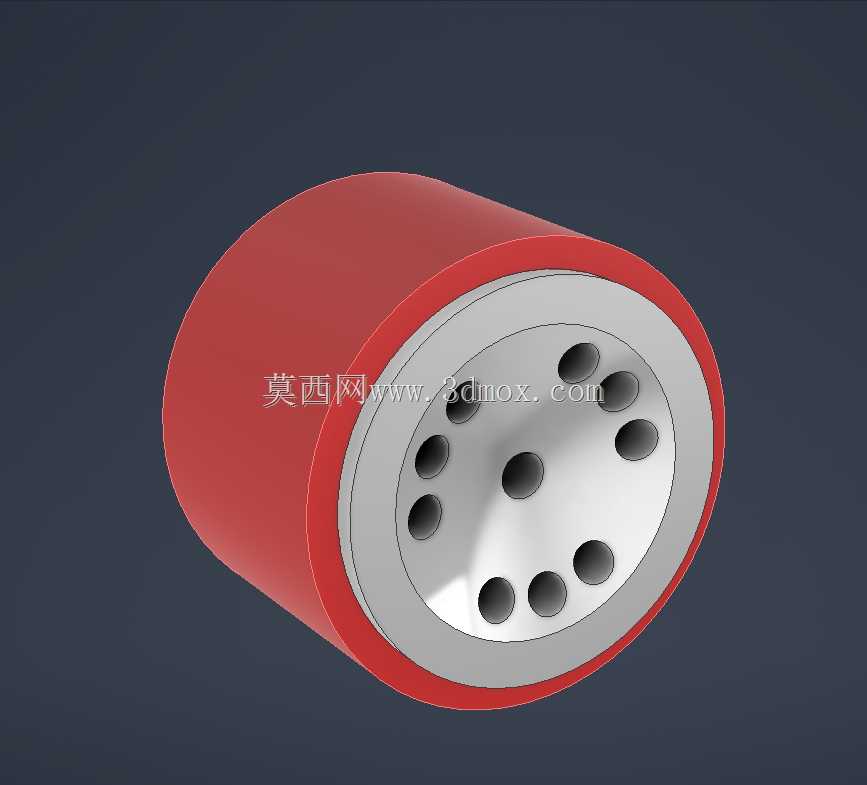

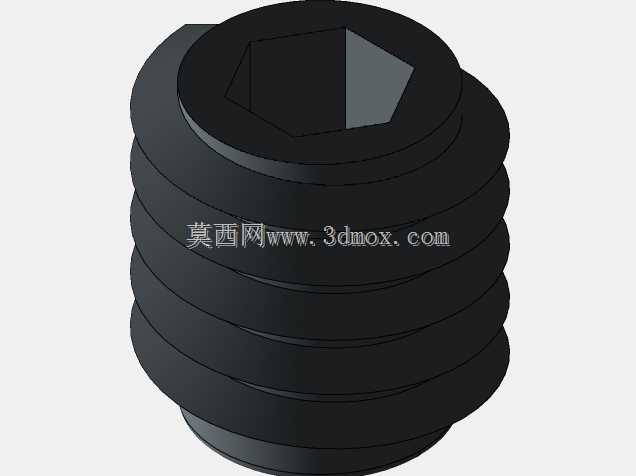

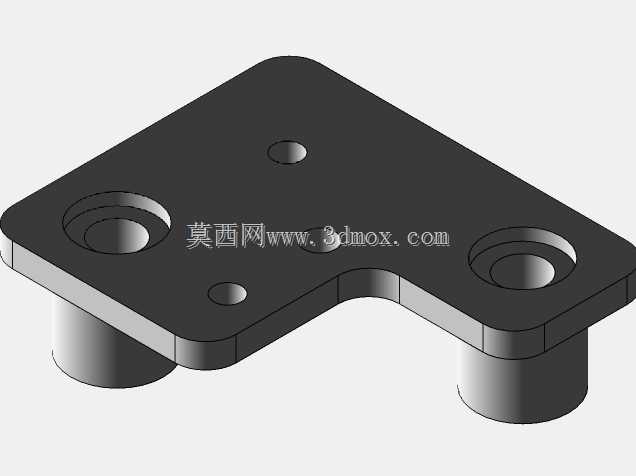

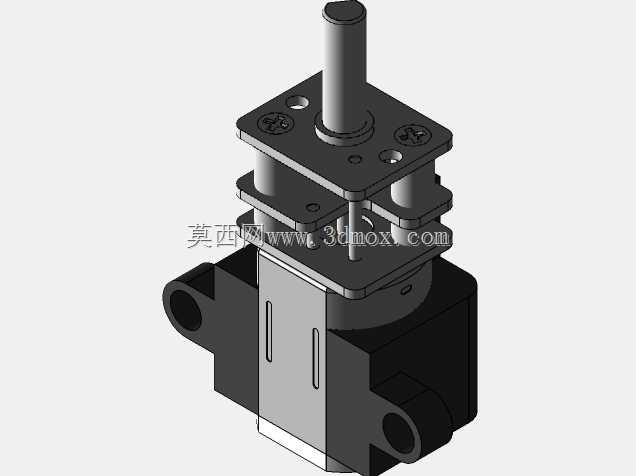

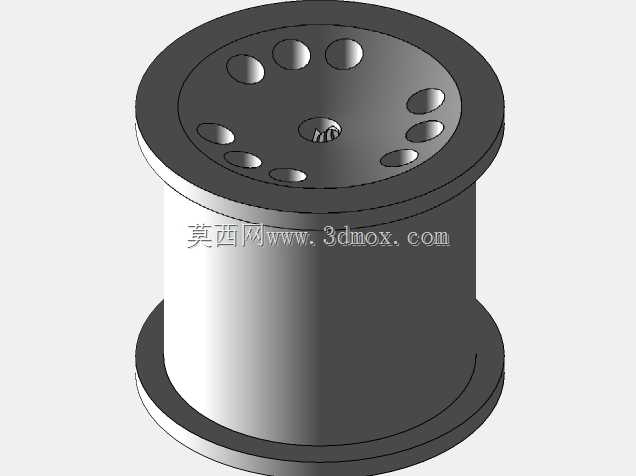

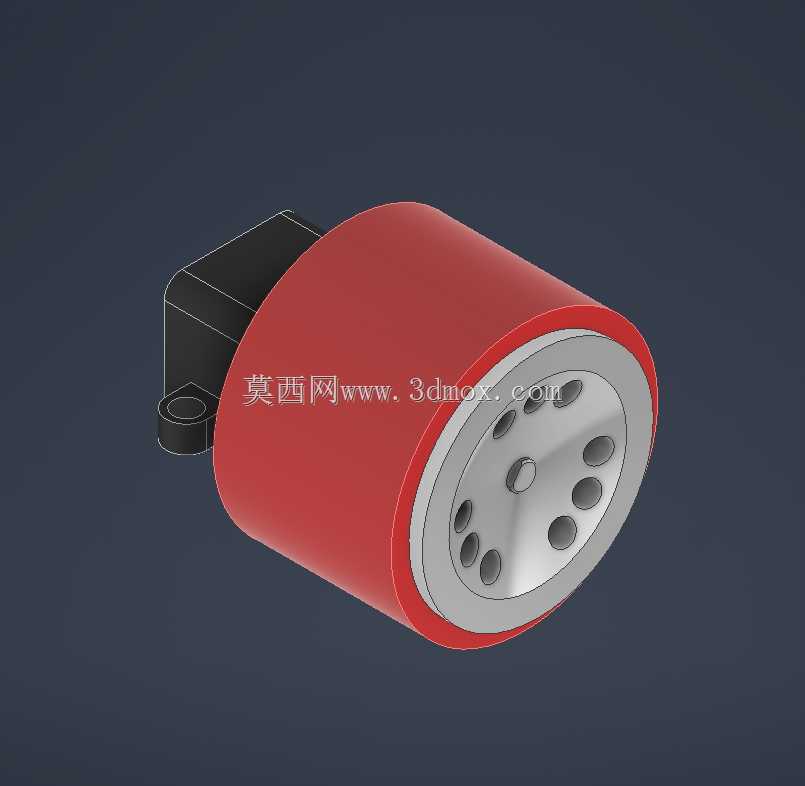

　　从实际结构拆分来看，动力输入端是标准的N30规格微型直流有刷电机本体，电机输出轴直接啮合第一级减速齿轮，整个减速箱采用黄铜材质的分体式壳体拼接，壳体上预留了精准的定位孔与安装固定孔，输出端的法兰盘上设计有两个十字螺丝安装位，两个安装孔的中心距严格匹配通用微型减速马达的安装规范，能直接兼容市面上多数小型设备的预设安装位，不需要额外做安装转接件。输出轴采用不锈钢材质的光轴设计，轴径与伸出长度都做了标准化适配，既可以直接套装胶轮、摇臂等执行件，也可以通过联轴器连接外部小负载传动结构，适配不同的装配需求。

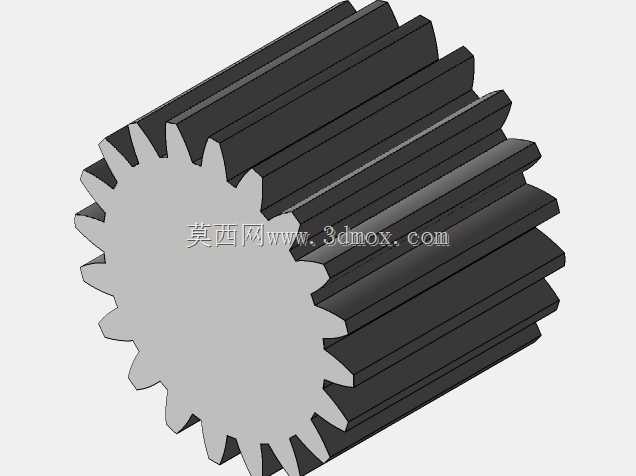

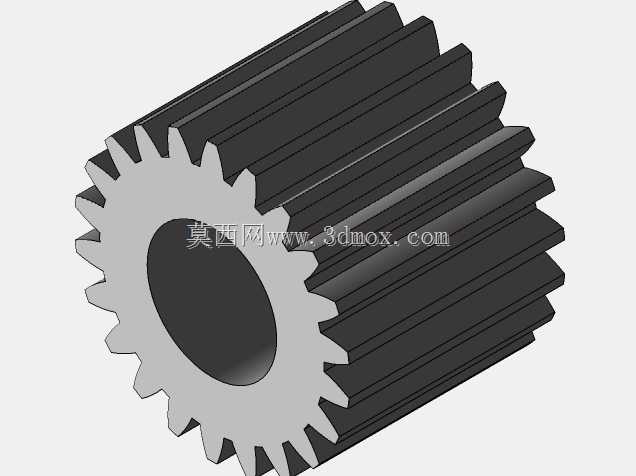

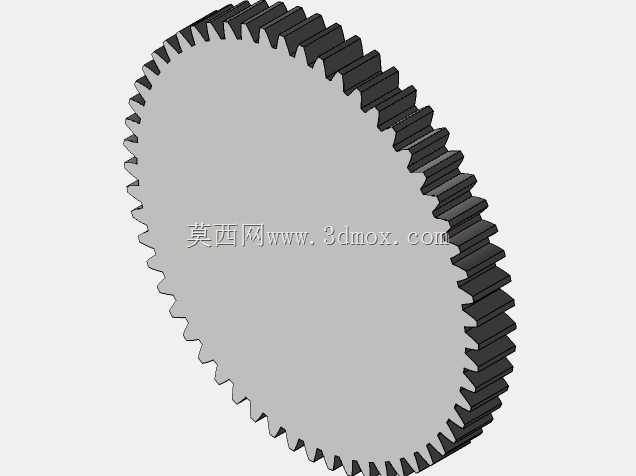

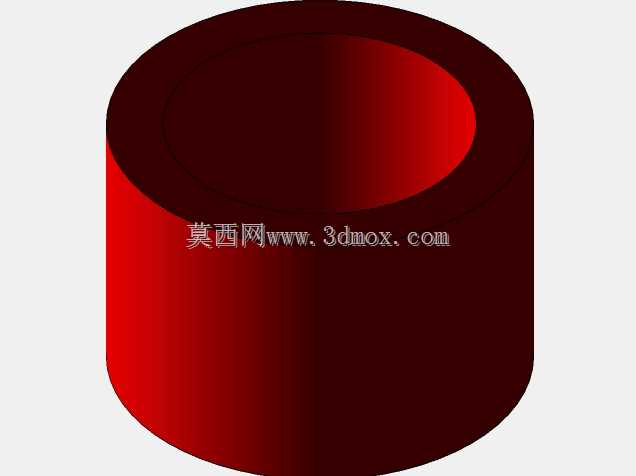

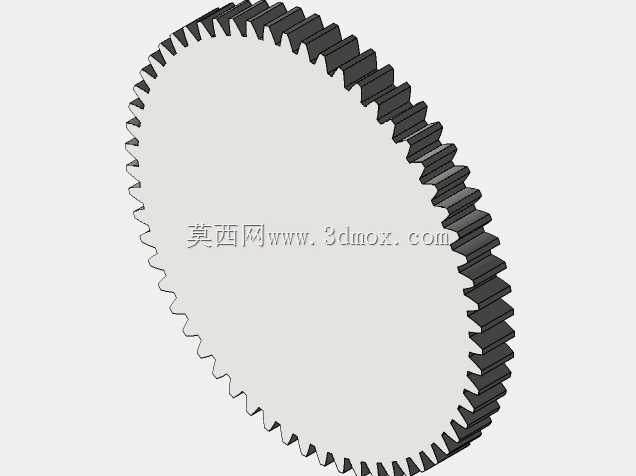

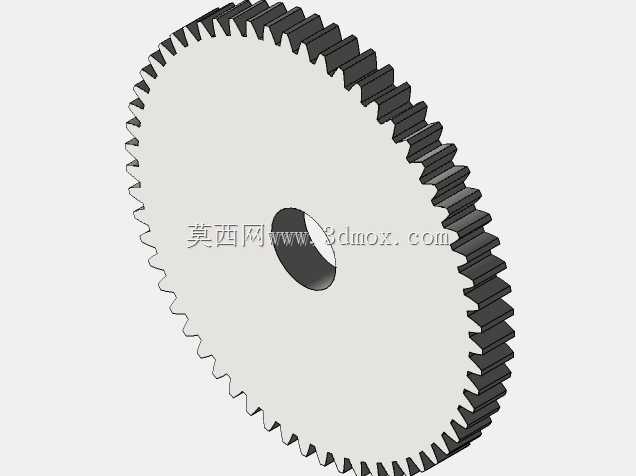

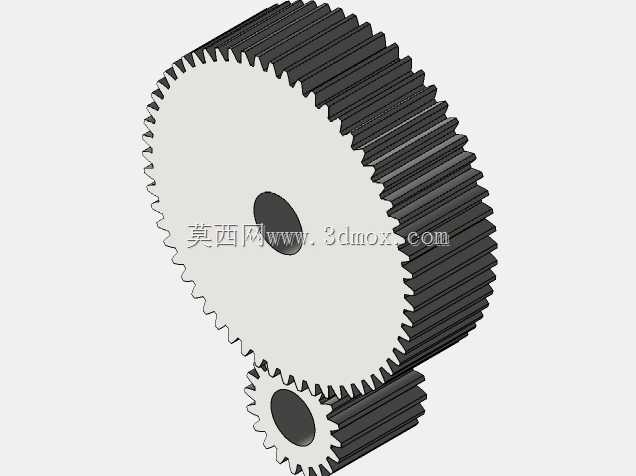

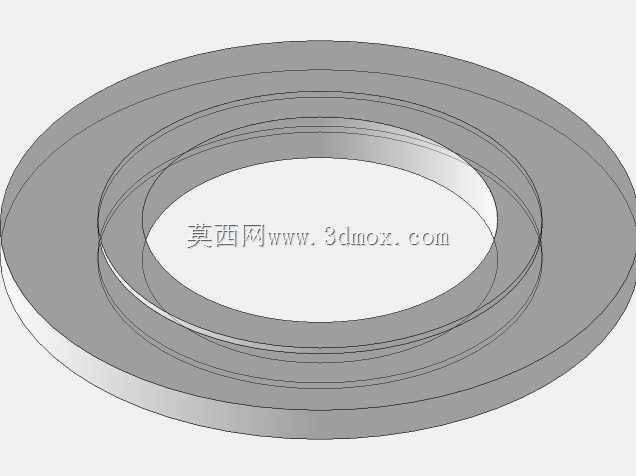

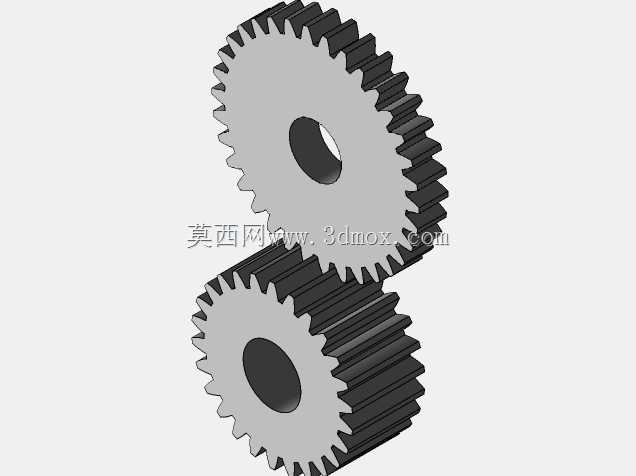

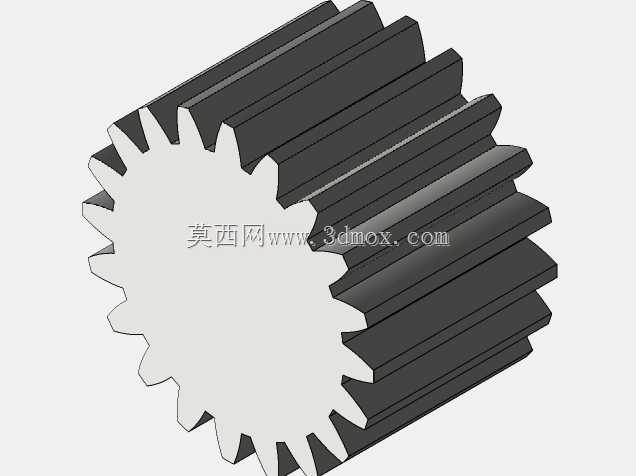

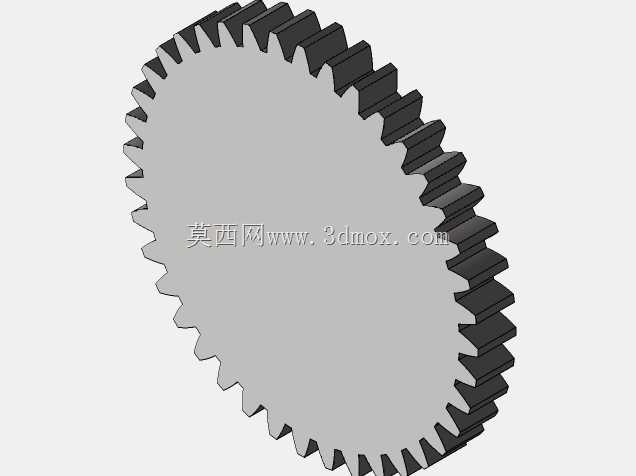

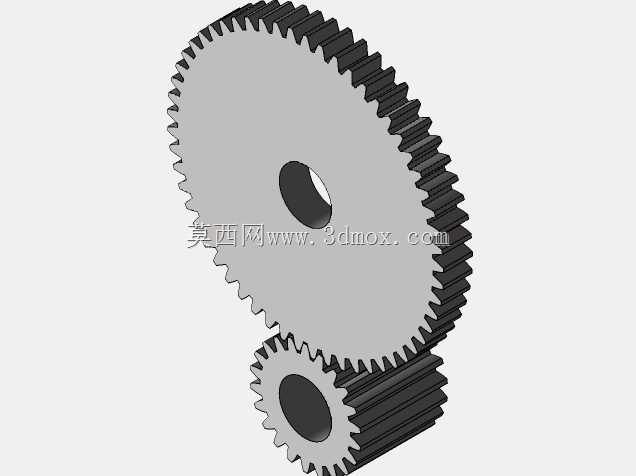

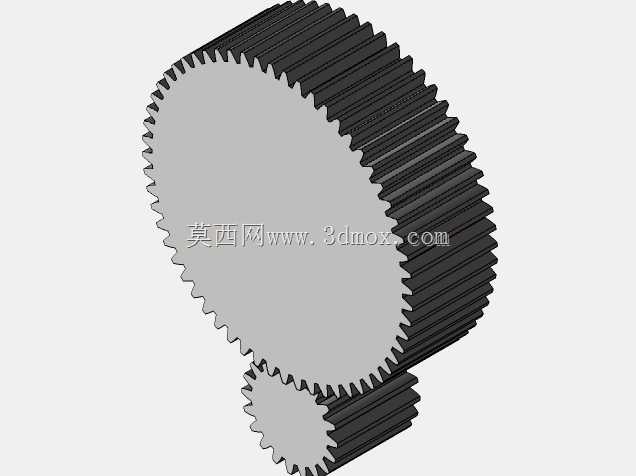

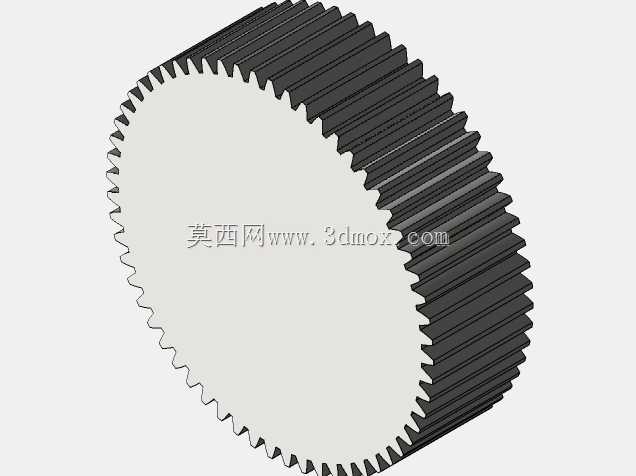

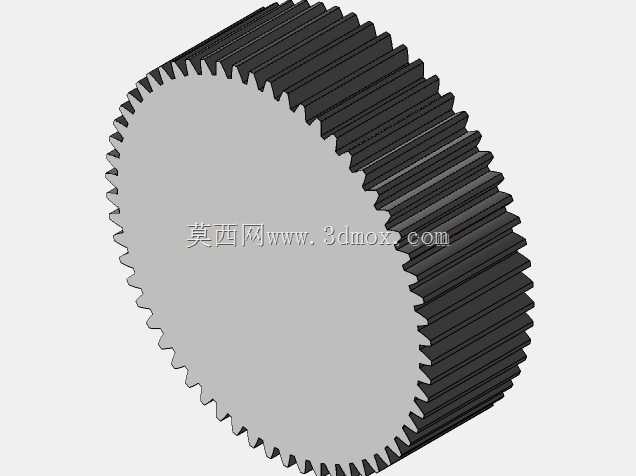

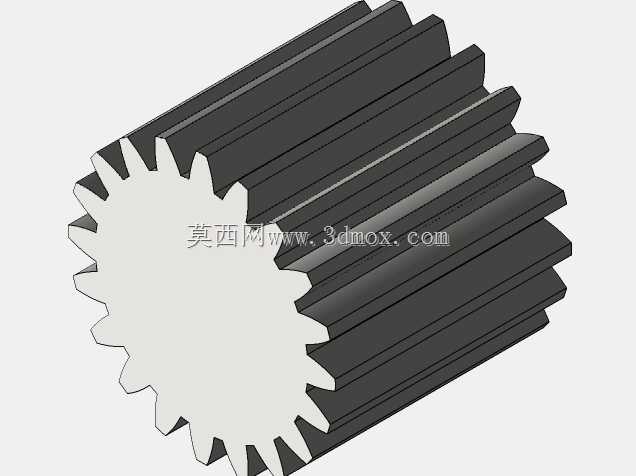

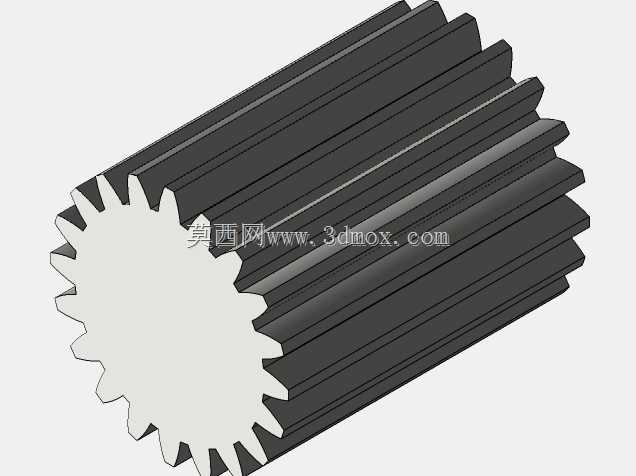

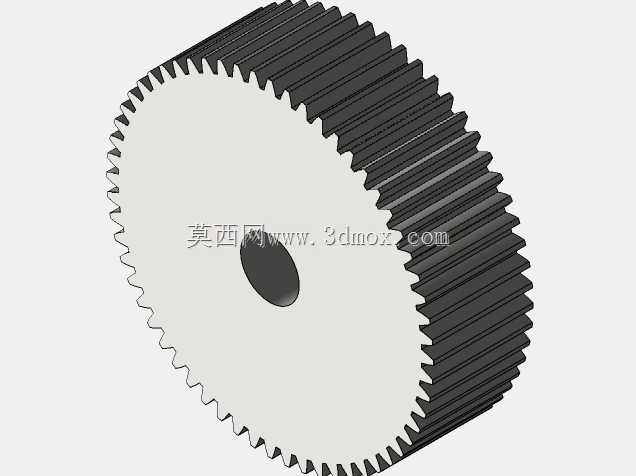

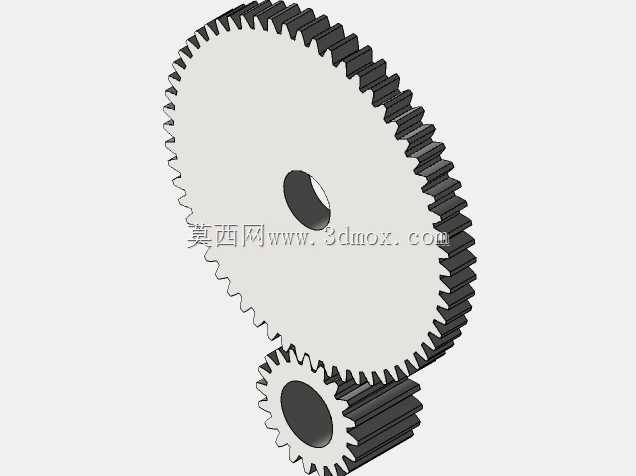

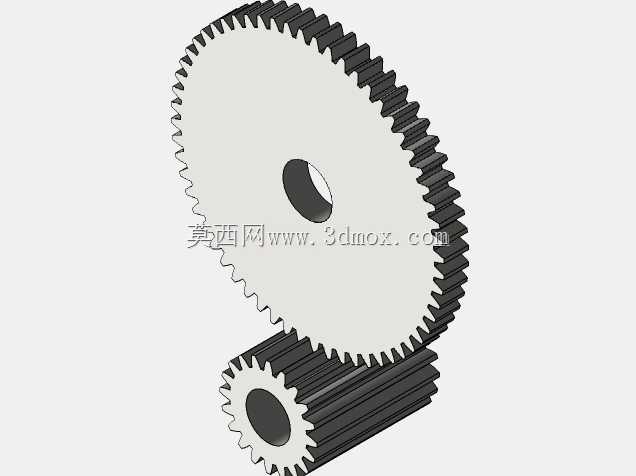

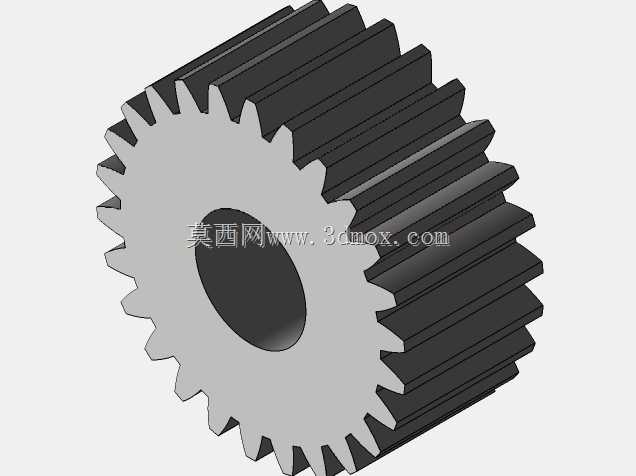

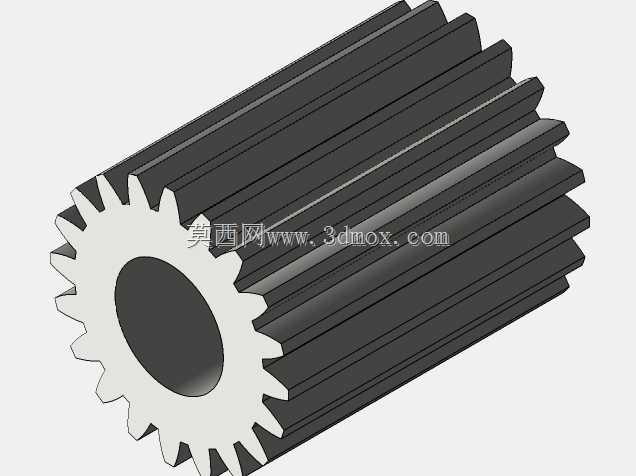

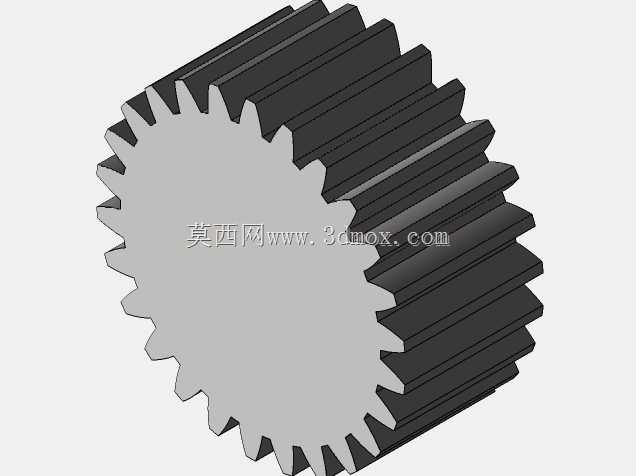

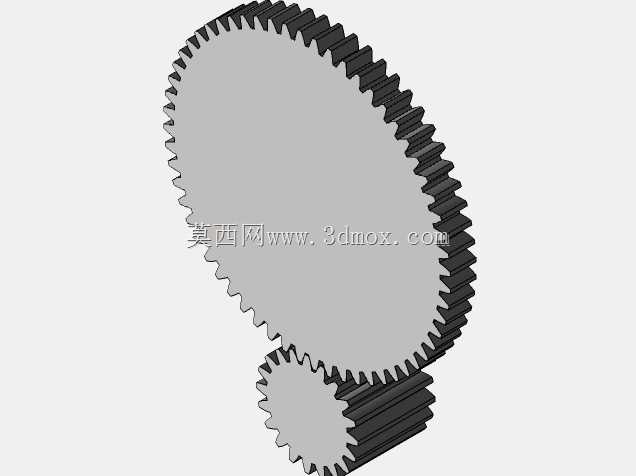

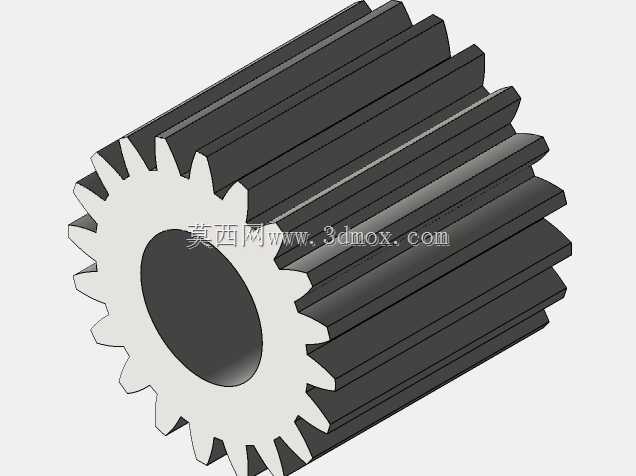

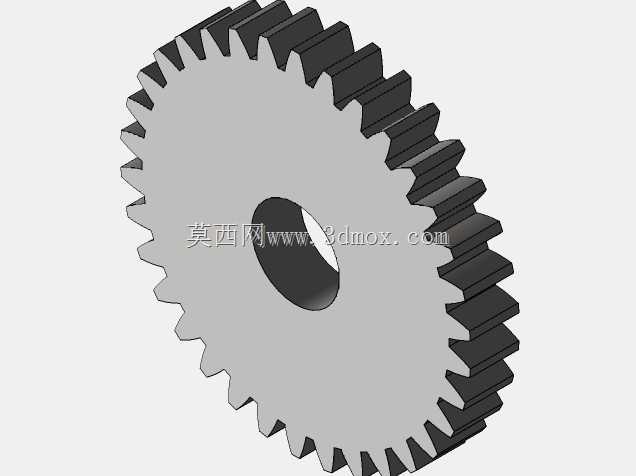

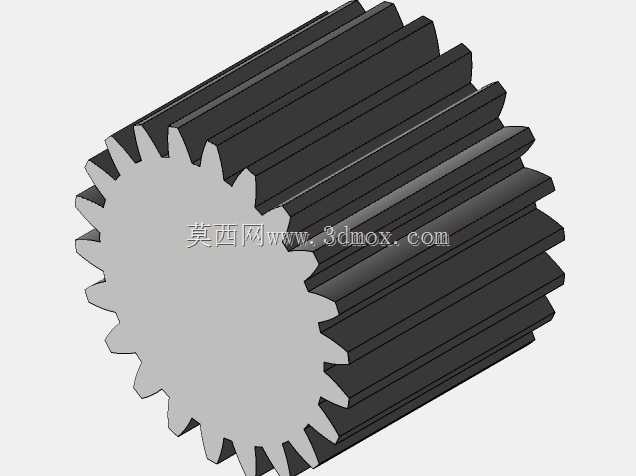

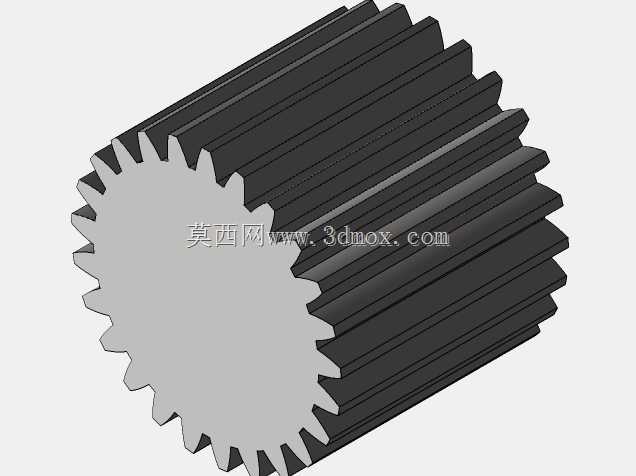

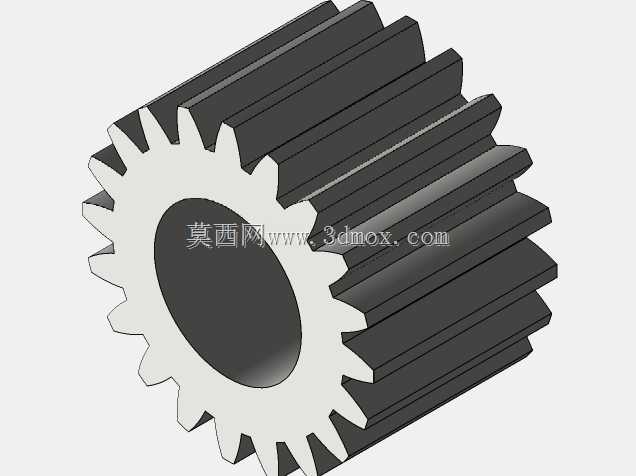

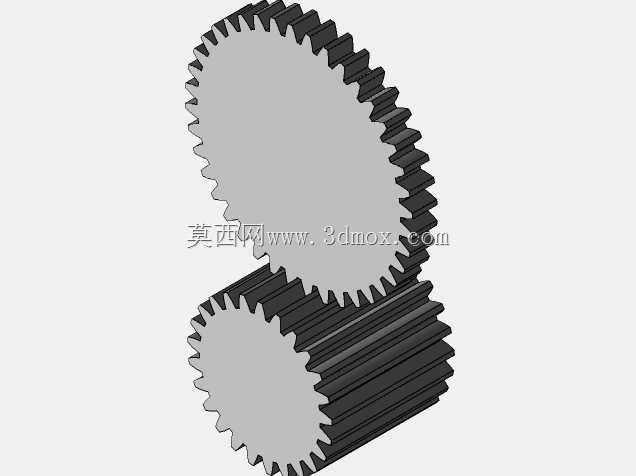

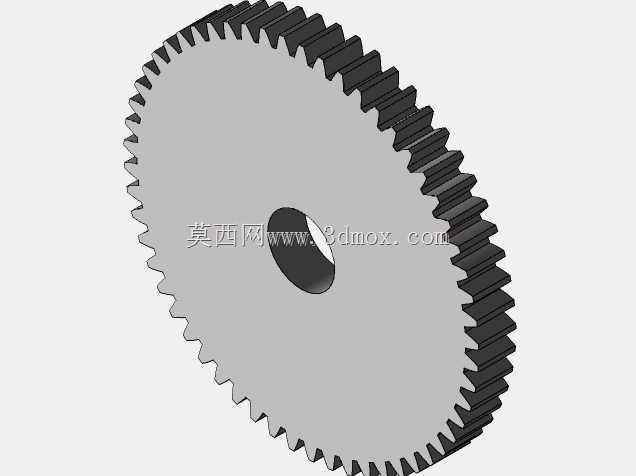

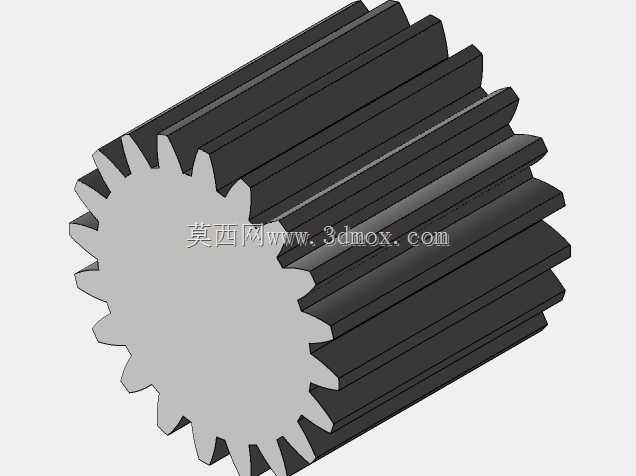

　　齿轮组全部采用粉末冶金或者切削加工的金属齿轮，相比塑料齿轮的减速箱，金属齿轮的抗过载能力更强，在频繁正反转、瞬时冲击负载的工况下，不容易出现打齿、滑齿的失效问题，能适应更复杂的小型设备工况。整个减速箱的齿轮排布采用平行轴直齿传动布局，每一级齿轮的轴孔都压配有铜质轴套，降低传动过程中的转动摩擦，提升长时间运行的耐磨性能，同时控制传动过程中的噪音水平，不会因为齿轮啮合间隙过大产生明显的运行异响。

　　在实际选型应用中，这类马达的安装边界需要重点关注几个维度：首先是整体总长，包含电机本体与减速箱部分的总长度要匹配设备内部的预留安装空间，避免和周边结构件产生干涉；其次是输出端法兰的外形尺寸，法兰的方形轮廓尺寸、安装孔的位置与孔径，要和设备上的安装座完全匹配，保证装配后马达的固定稳定性，不会在运行过程中出现松动移位；第三是输出轴的径向跳动公差，因为这类马达经常被用在精密微调的场景，比如小型云台转动、阀门微调、精密送料机构，输出轴的径向跳动过大会直接影响执行端的动作精度，建模过程中对齿轮轴的同轴度、输出轴和安装法兰的垂直度都做了公差约束，保证实际加工装配后的精度满足使用要求。

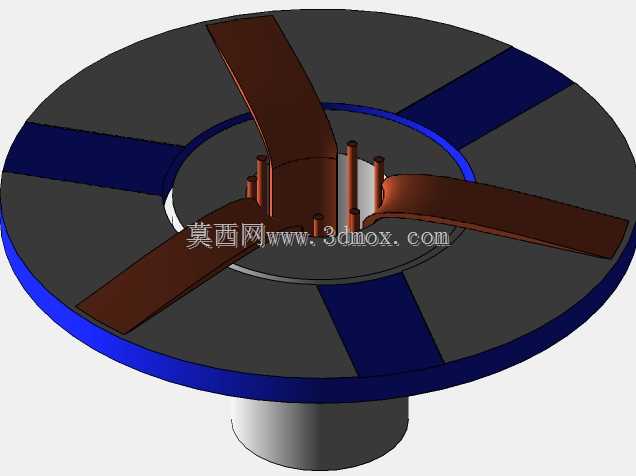

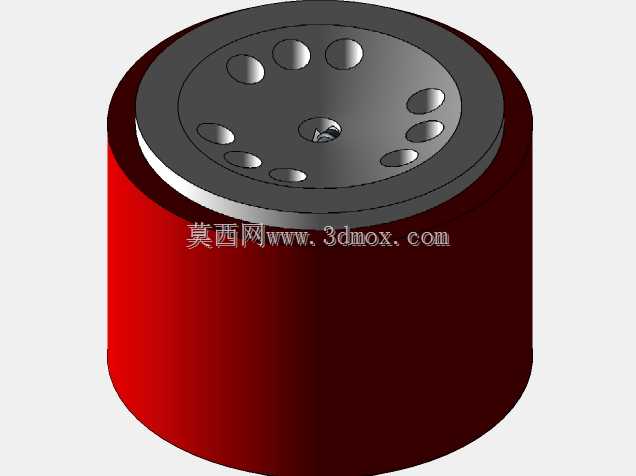

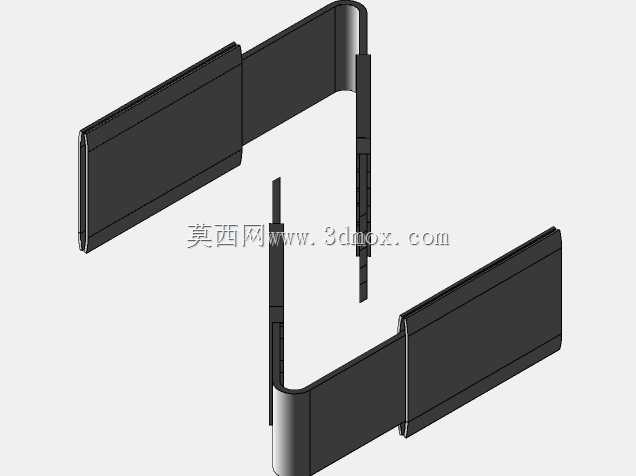

　　从功能特性上看，这类一体式减速马达不需要用户额外搭配减速结构，出厂时已经完成了齿轮组的润滑与装配间隙调整，用户只需要给电机本体接上对应额定电压的直流电源，就能在输出轴端获得标定的转速与扭矩输出，大幅缩短小型设备的开发周期。在做三维建模的时候，需要准确还原每一级齿轮的啮合参数、壳体的拼接定位结构、安装孔的位置尺寸，因为很多工程师在做设备结构设计的时候，会直接调用这类成熟的马达模型做装配干涉检查，如果模型的安装尺寸和实物存在偏差，很容易导致后续开模或者零件加工完成后出现装配不上的问题。另外建模过程中也还原了电机本体的散热槽结构、尾部的电极接线位结构，方便工程师在做整体布线、结构避让的时候有准确的参考依据，避免出现接线端和周边结构干涉、散热空间被遮挡影响电机长时间运行稳定性的问题。

　　在不同的应用场景下，这类马达的负载适配范围也比较广，通过调整齿轮组的减速比，可以覆盖从几百转到几转每分钟的输出转速区间，对应不同的扭矩输出需求，不管是需要连续转动的小型输送辊驱动，还是需要小角度精准转动的风门调节机构，都能找到对应参数的型号适配。金属齿轮的材质选择也兼顾了成本与耐用性，黄铜壳体既可以作为齿轮组的支撑结构，也能在齿轮运行过程中起到一定的散热作用，把齿轮啮合产生的热量快速传导到外部，避免减速箱内部温度过高导致润滑脂失效，延长产品的使用寿命。
