Polulu通用款N20微型金属齿轮减速直流电机

　　做小型智能硬件、桌面级自动化装置的结构设计时，动力源的选型往往是最先卡壳的环节——既要足够小的安装占位，又要能输出匹配负载的扭矩，还要兼顾供电适配性，这款带金属齿轮减速组的微型直流动力单元，刚好能覆盖多数小功率传动场景的需求。从实际落地的项目来看，这类减速电机常被用在小型智能小车的驱动轮组、桌面级3D打印机的辅助送料机构、智能电子锁的锁舌驱动、微型云台的角度调整结构、小型阀门的启闭执行端，甚至是DIY类机器人的关节动力输出上，核心原因就是它在极小的体积内，通过齿轮组的减速增扭，把普通空心杯或者小直流电机高转速低扭矩的输出特性，调整成了低速大扭矩的实用状态，刚好匹配小负载低转速的传动需求。

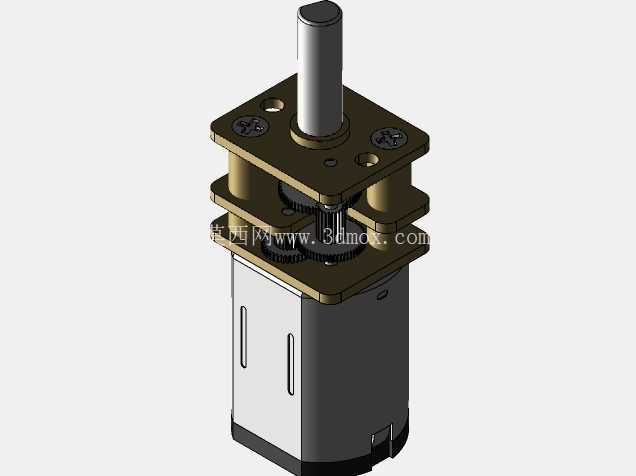

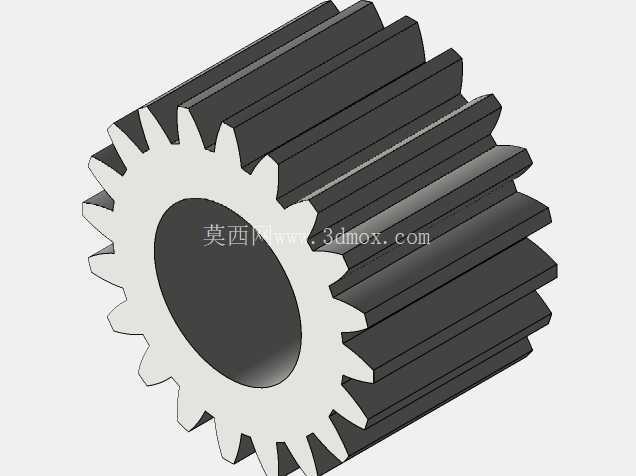

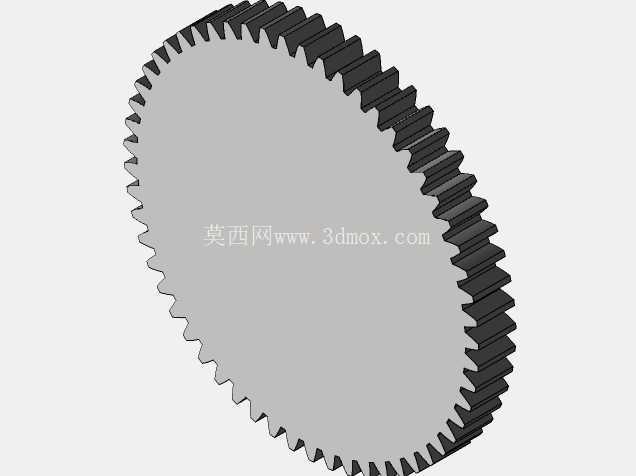

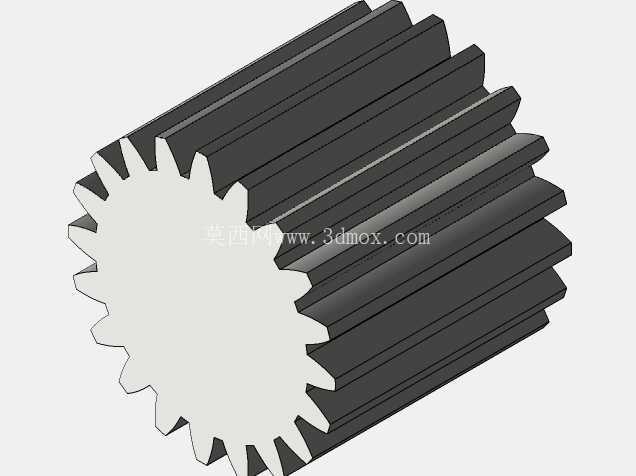

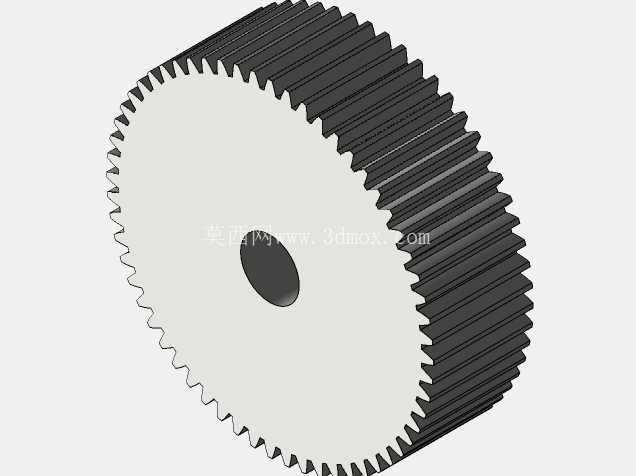

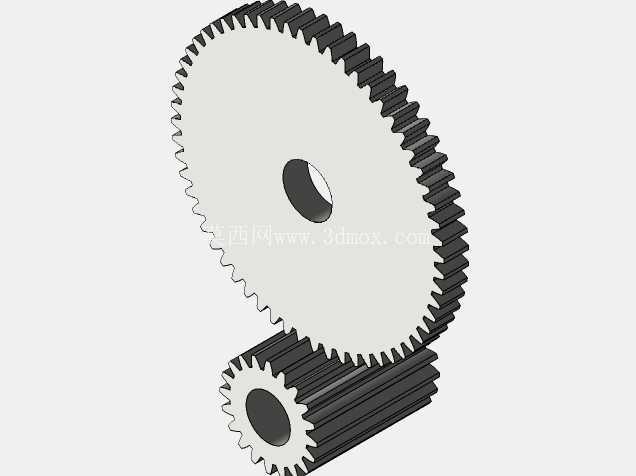

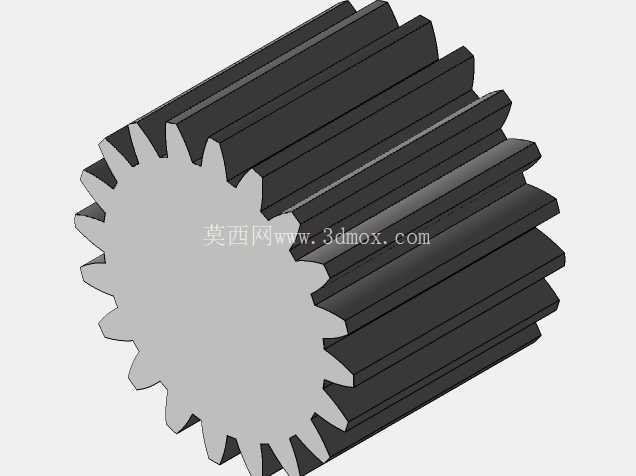

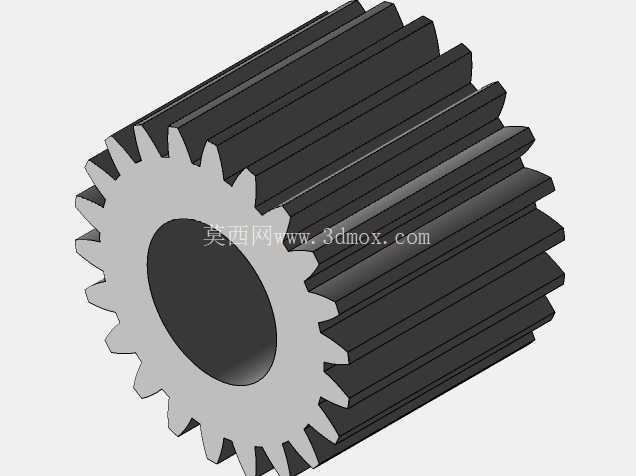

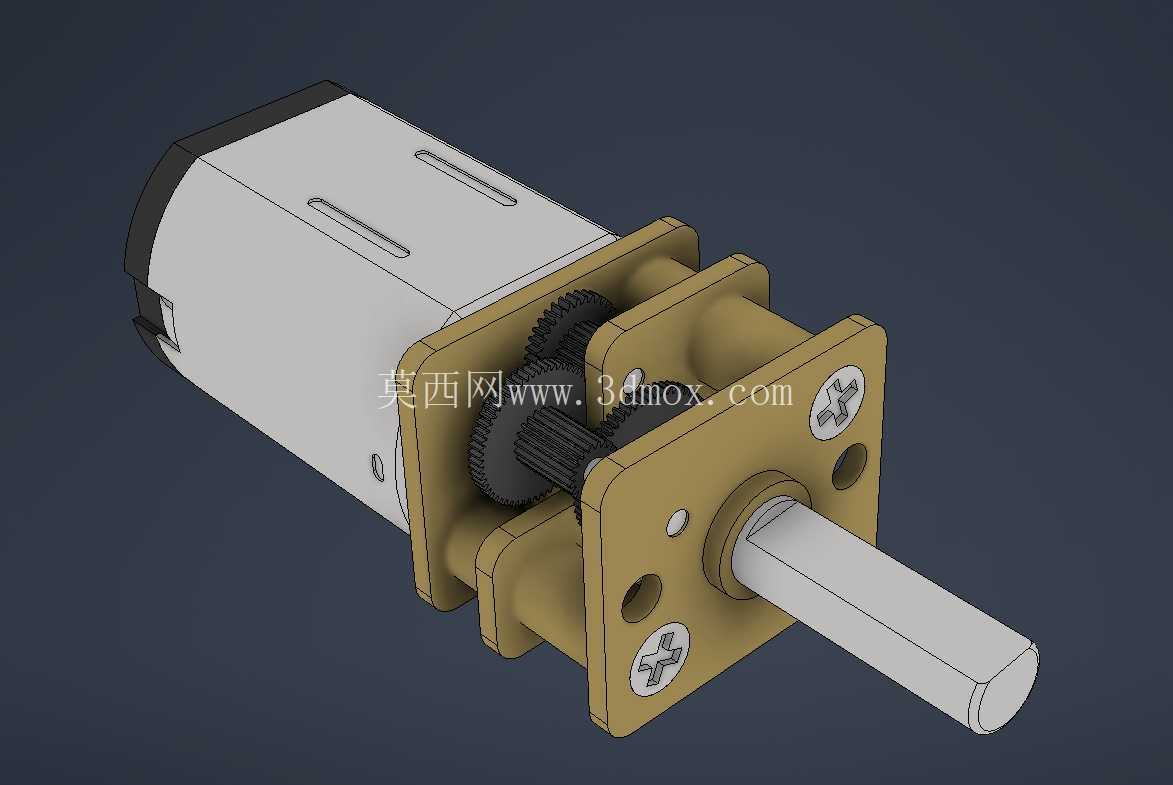

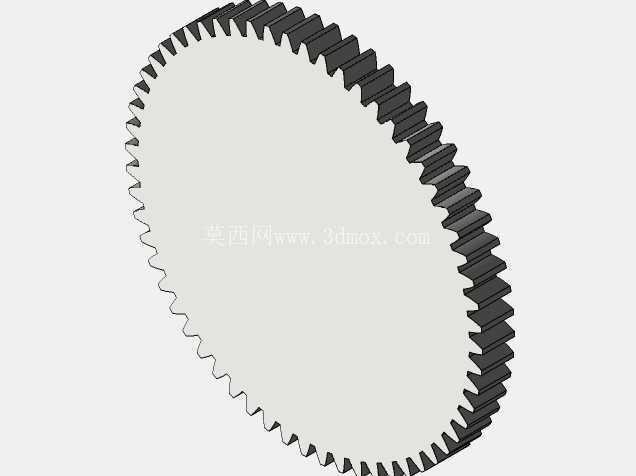

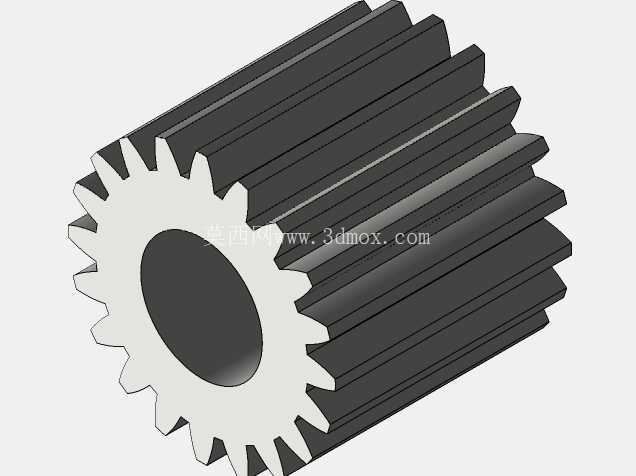

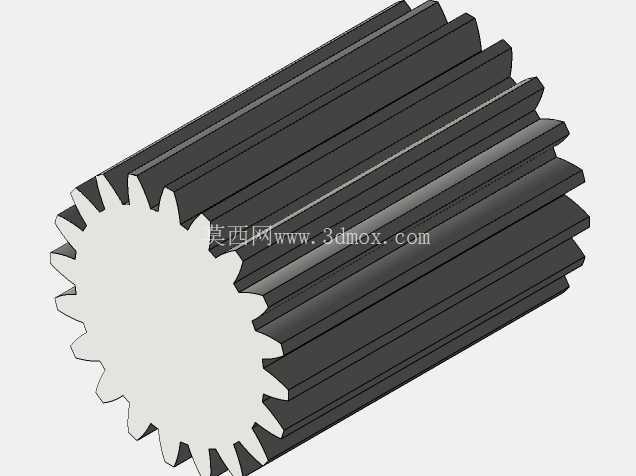

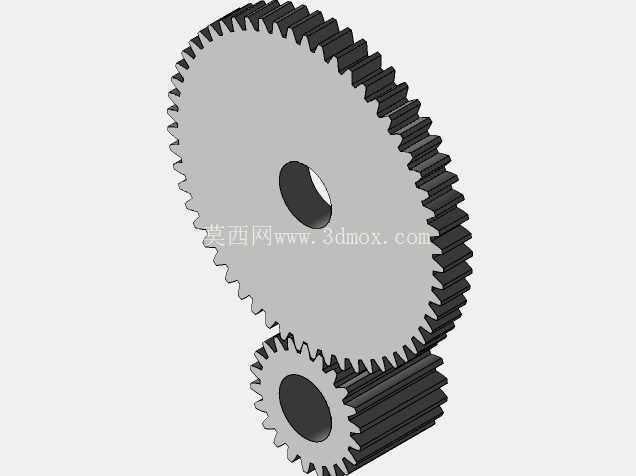

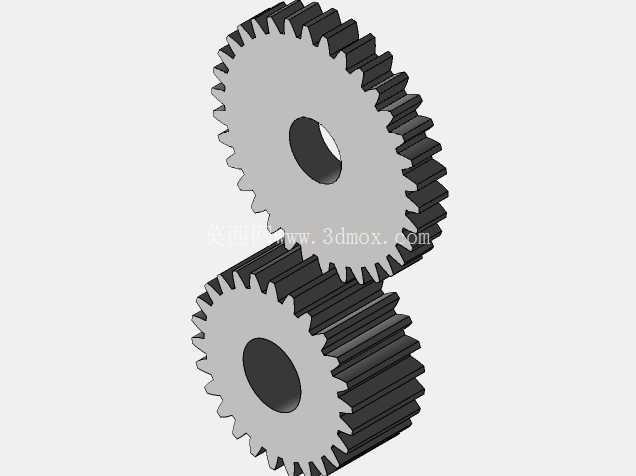

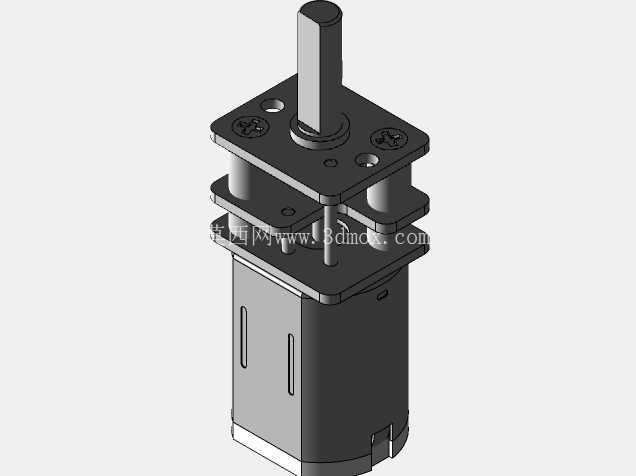

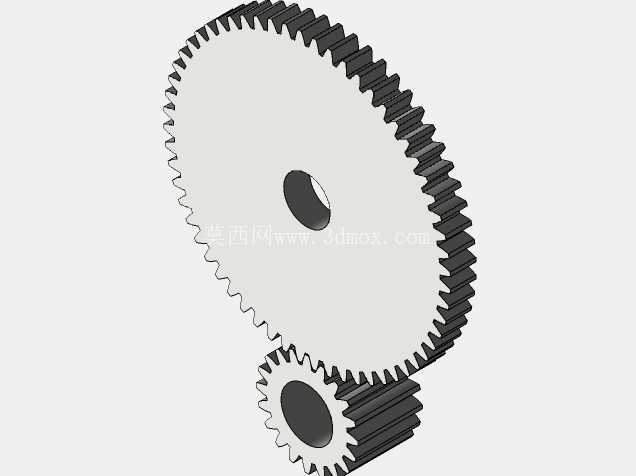

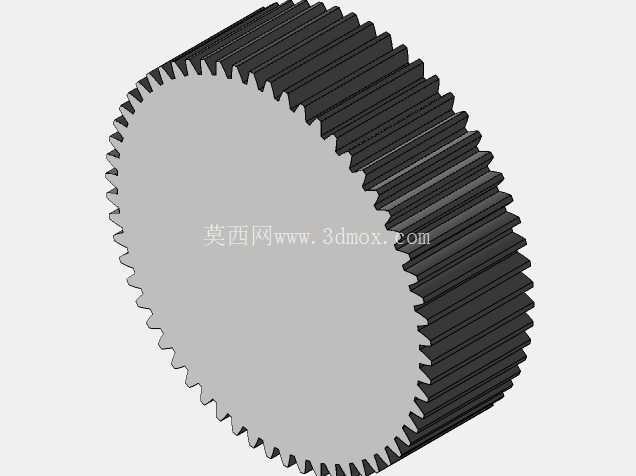

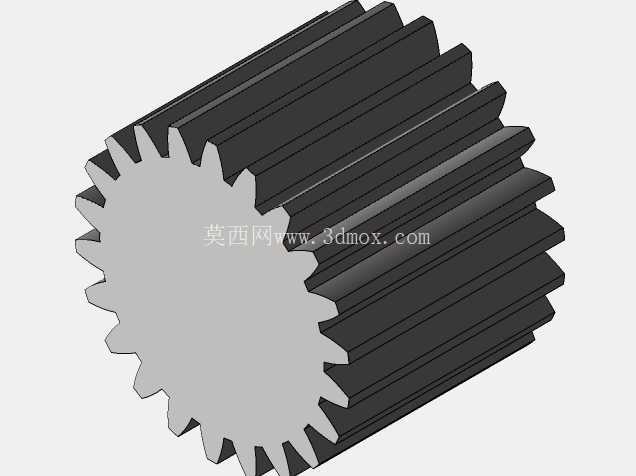

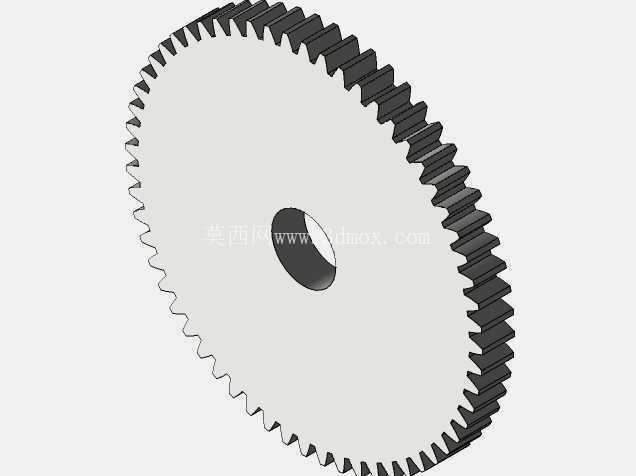

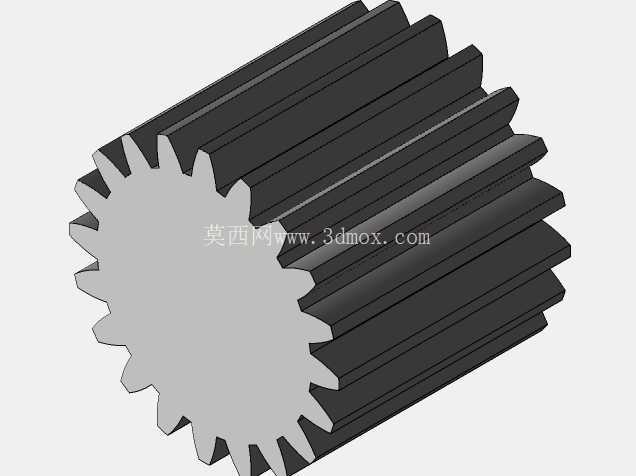

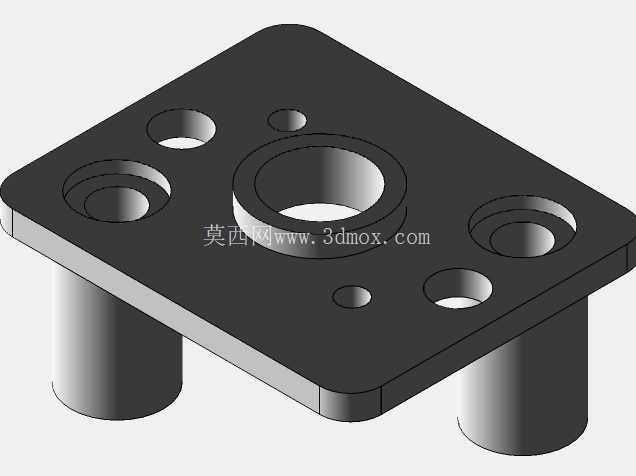

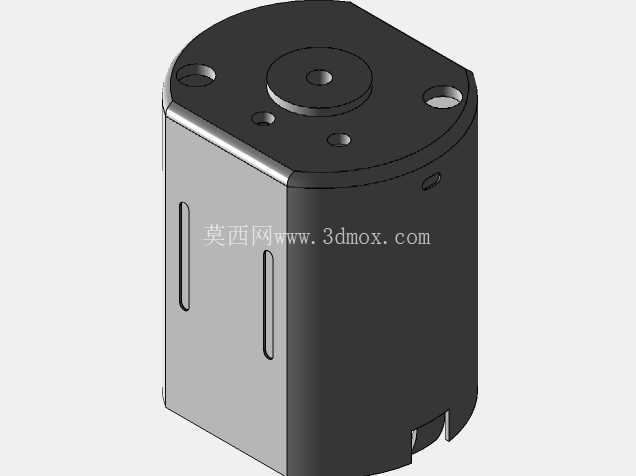

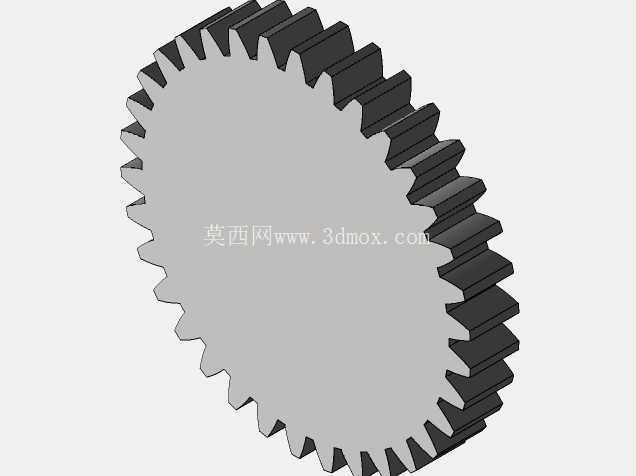

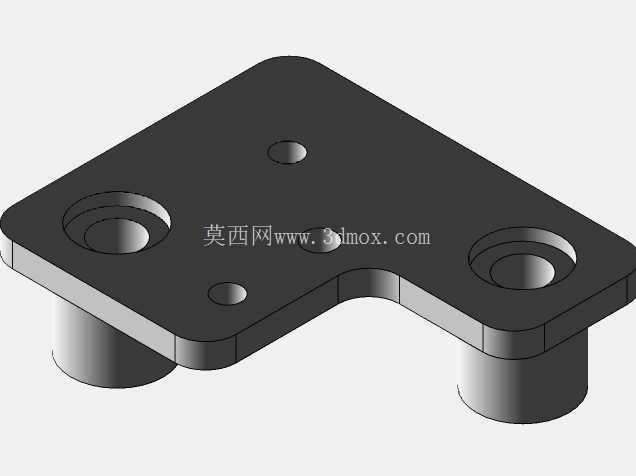

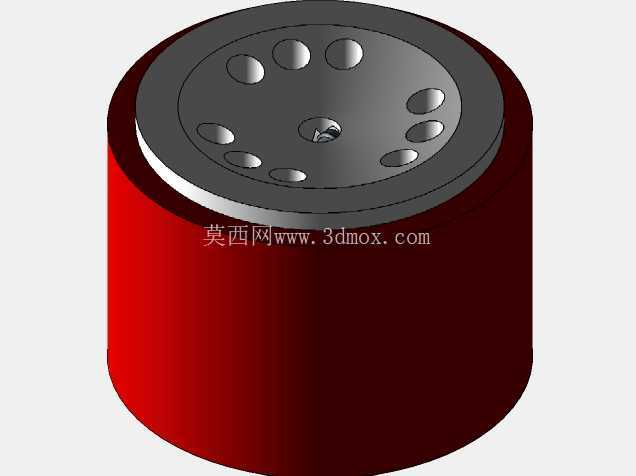

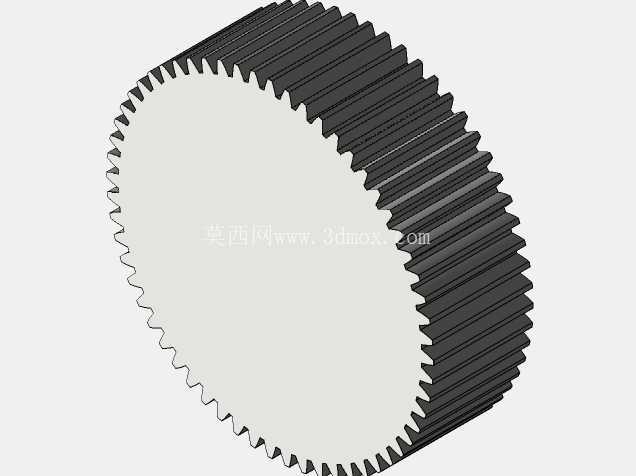

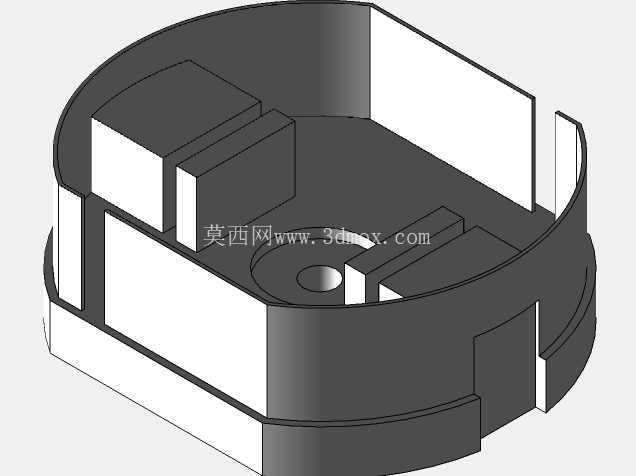

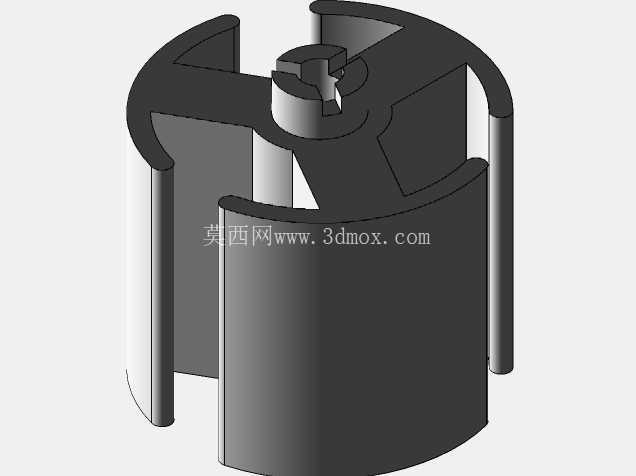

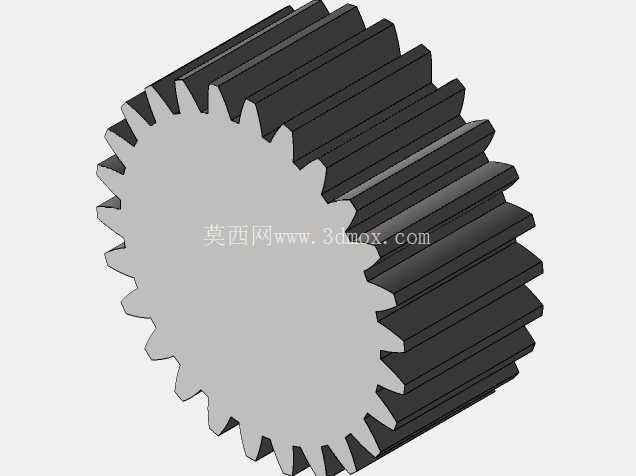

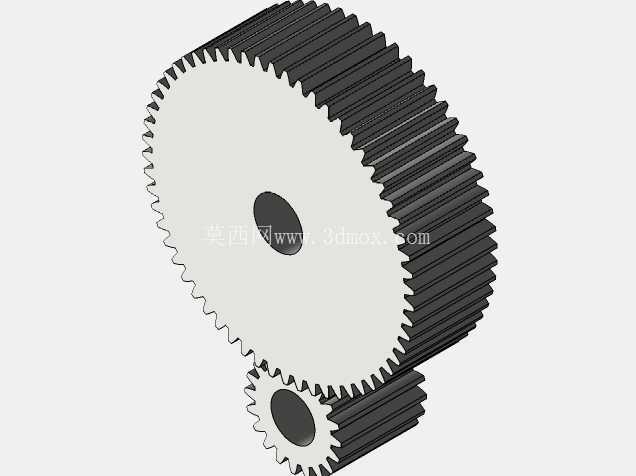

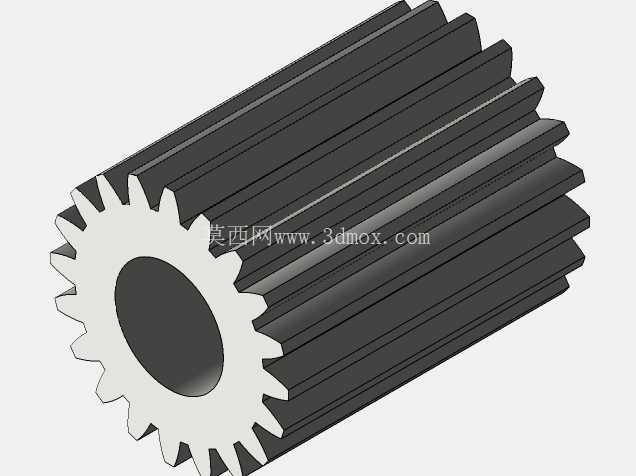

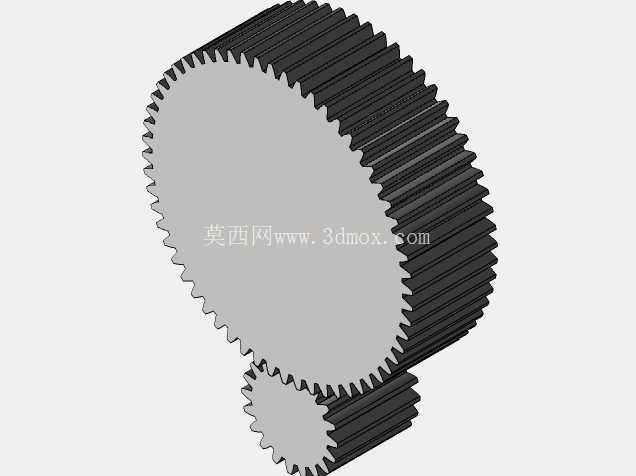

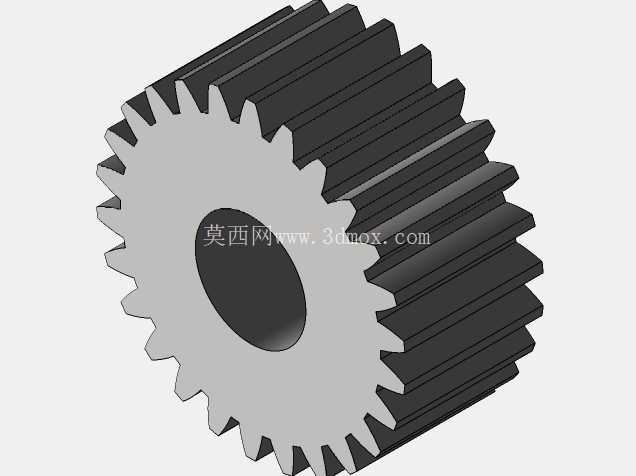

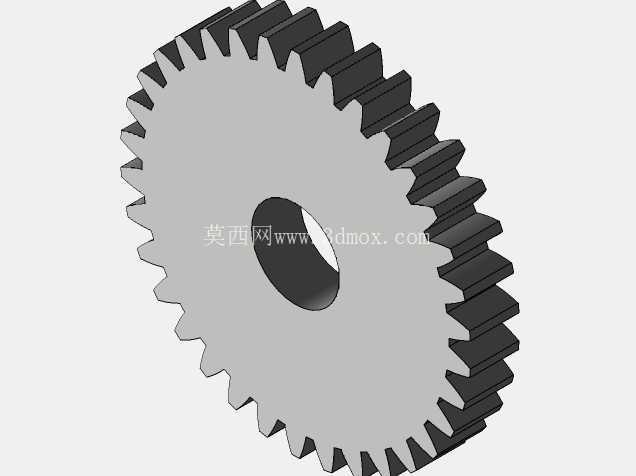

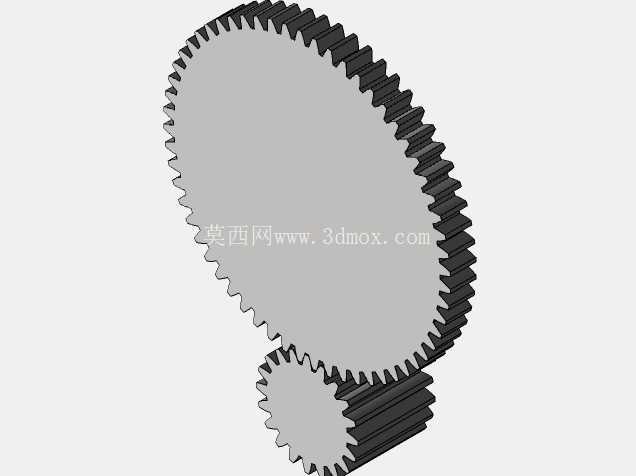

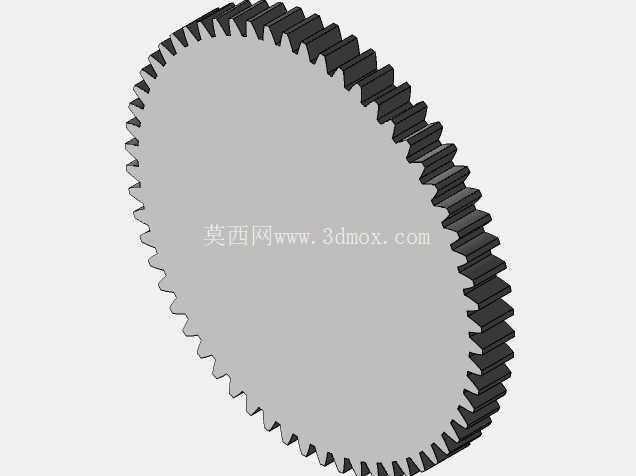

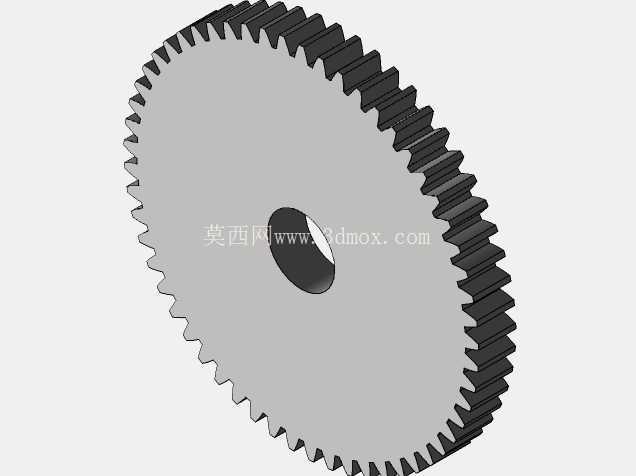

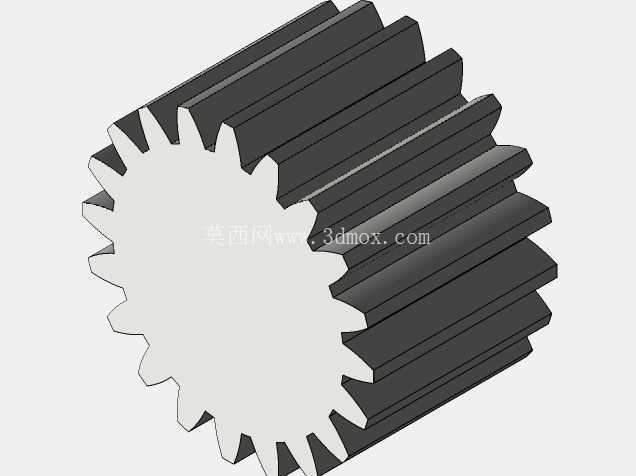

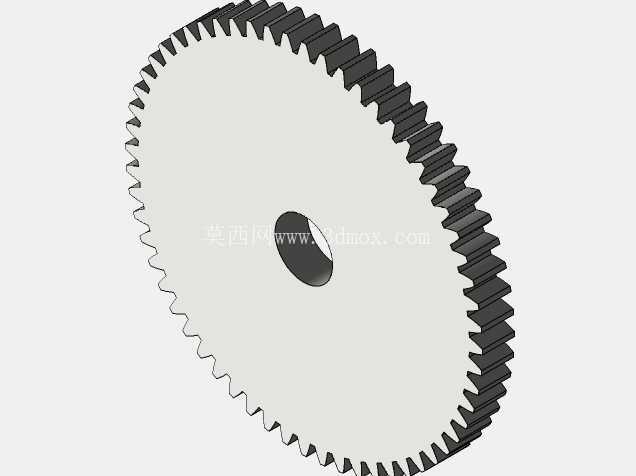

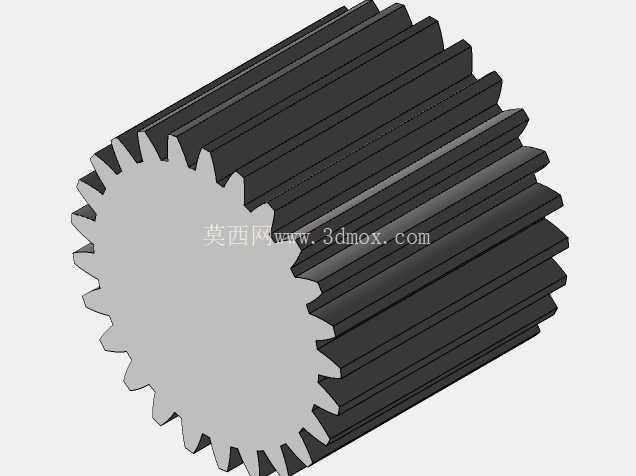

　　从结构设计的逻辑来看，这款电机采用分体式布局，后端是标准的N20规格直流有刷电机本体，外壳做了两道加强冲压槽，既提升了金属机壳的结构强度，避免装配时挤压变形影响内部磁瓦与转子的同轴度，也能在电机长时间运行时辅助散热，避免小体积电机积热导致的磁钢退磁问题。前端的减速箱采用黄铜材质的基座与端盖，通过两颗十字盘头螺丝完成锁紧固定，这种材质选择不是随意为之：黄铜的自润滑特性可以降低齿轮啮合过程中的磨损，不需要额外添加润滑脂就能保证较长的运行寿命，同时黄铜的加工精度更容易控制，能保证各级齿轮轴孔的同轴度，减少传动过程中的卡顿与回差。减速箱内部采用多级直齿金属齿轮传动，从电机输出轴的小模数齿开始，每一级都做了齿数比的匹配，最终把电机端数千转的高转速，降到输出端每分钟几十到数百转的区间，同时把输出扭矩放大数十倍，足以驱动几百克到数公斤级的负载，完全覆盖小型装置的动力需求。

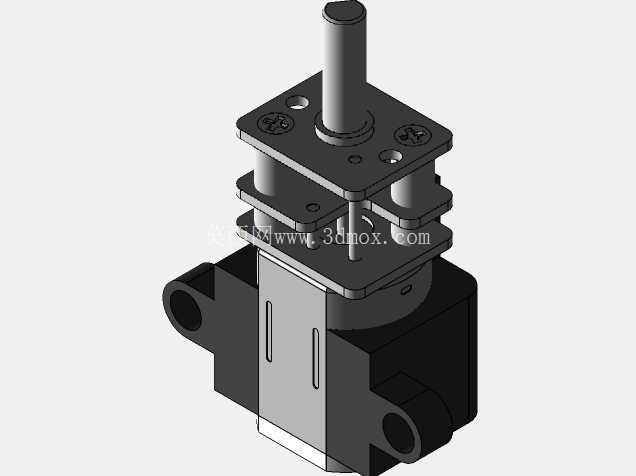

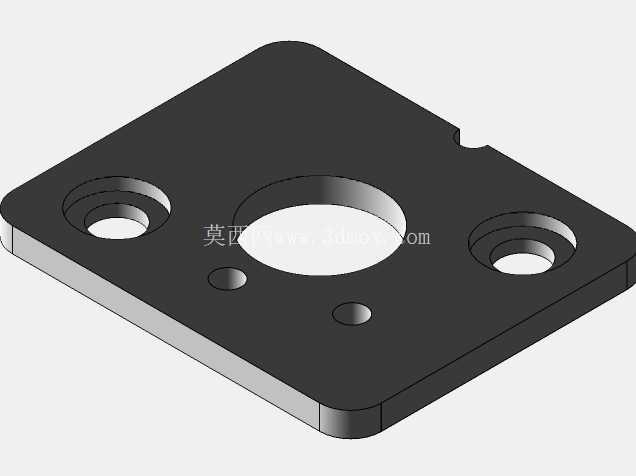

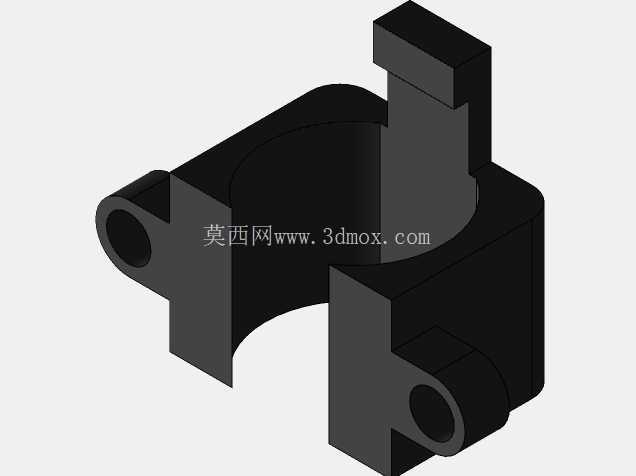

　　安装边界的设计上，这款减速电机的输出轴采用标准直径的金属光轴，轴端做了倒角处理，方便装配时穿入联轴器、塑料齿轮、同步带轮等传动零件，不需要额外做修磨处理。减速箱的安装法兰面做了两个对称的安装孔位，同时预留了定位销孔，既可以通过法兰面直接贴装在设备的安装立板上，用螺丝从正面锁紧完成固定，也可以通过配套的金属支架做侧装，适配不同的设备内部布局。整体的径向尺寸控制在极小的范围内，长度方向加上电机本体与输出轴的总长度也只有数十毫米，完全可以塞进直径20mm以内的安装空间里，对于内部空间寸土寸金的小型智能硬件来说，这种紧凑的尺寸设计能大幅降低整体结构的设计难度，不需要为了容纳动力源额外放大设备的外壳尺寸。

　　实际选型使用时需要注意几个结构细节：首先是输出轴的径向负载不能超过设计阈值，因为减速箱末端的输出轴支撑是靠黄铜基座上的轴孔实现的，过大的径向力会导致轴孔磨损加快，出现输出轴晃动的问题，如果需要承受径向负载，最好在输出端额外增加支撑轴承；其次是供电电压要匹配电机的额定参数，这类微型电机的电压适配范围通常在3V到12V区间，不同电压下的转速与扭矩输出会有线性变化，选型时要根据实际的负载转速需求匹配对应的电压等级；另外齿轮组虽然是金属材质，但不适合长时间堵转，堵转时的大电流不仅会烧坏电机的换向器与绕组，也会导致齿轮齿面承受过大的冲击力，出现断齿的问题，结构设计时最好增加堵转保护的电路或者机械限位结构。

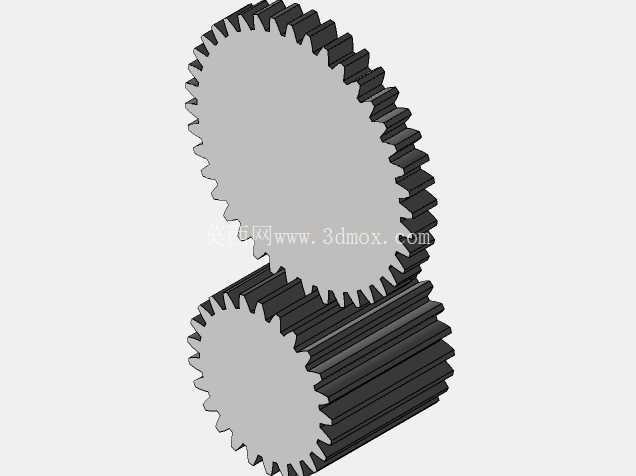

　　从建模还原的角度来看，这款电机的三维模型完整还原了所有装配细节，包括机壳的冲压槽、减速箱的安装孔位、输出轴的倒角、固定螺丝的头型尺寸，甚至连减速箱内部的齿轮啮合关系都做了准确的复刻，在做整体设备的装配干涉检查时，可以直接调用这个模型完成布局，不需要自己反复测绘实物尺寸，能大幅缩短结构设计的周期。尤其是做小型智能硬件的结构验证时，准确的安装边界尺寸可以避免后期打样时出现安装孔位错位、输出轴与其他零件干涉的问题，减少打样迭代的次数。
