生成式设计壁挂式置物承重支架结构

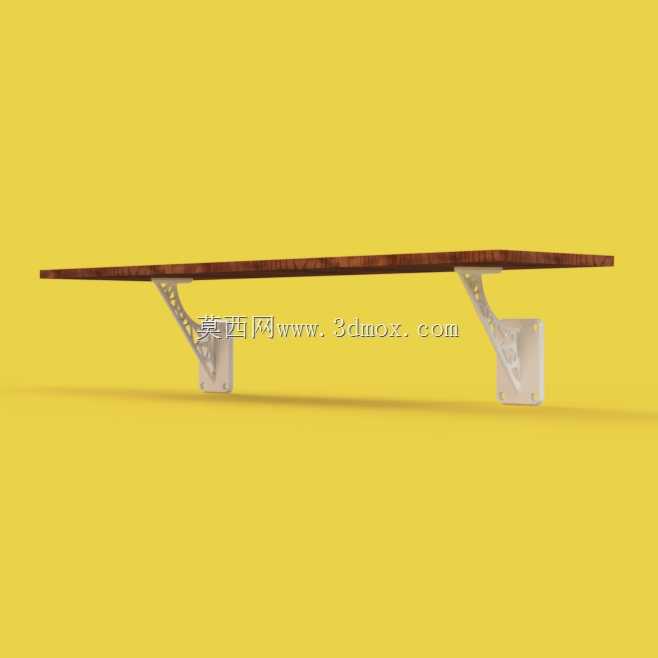

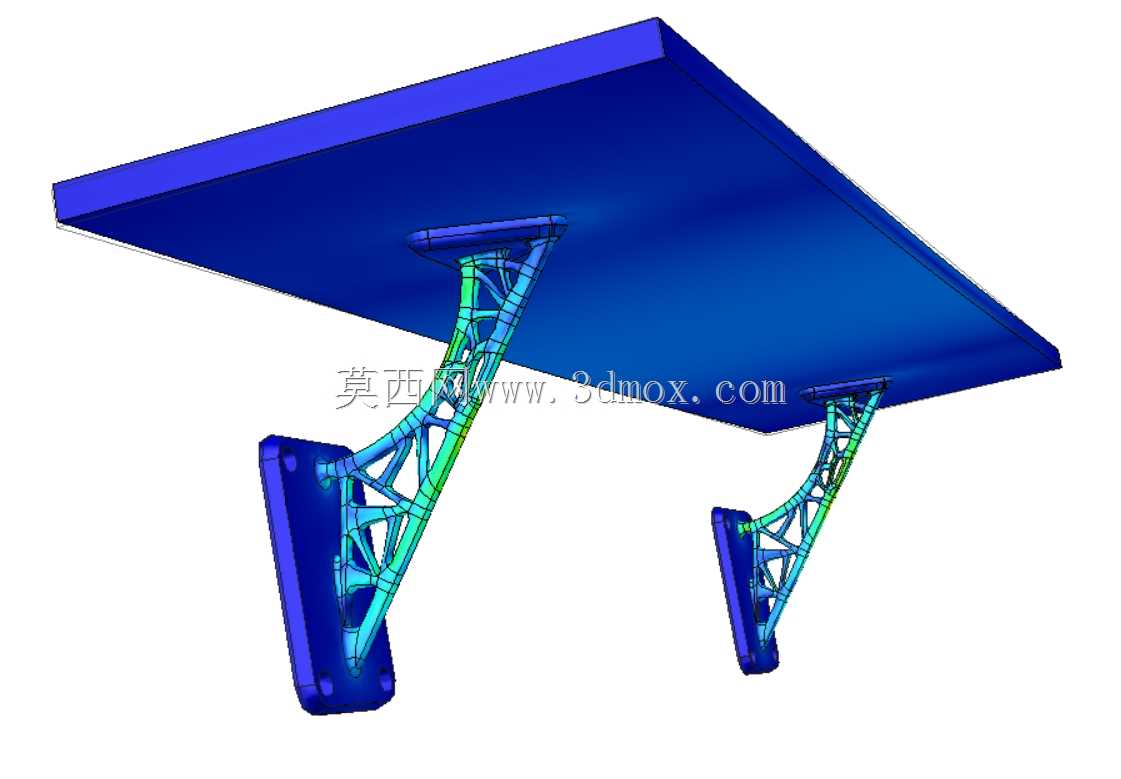

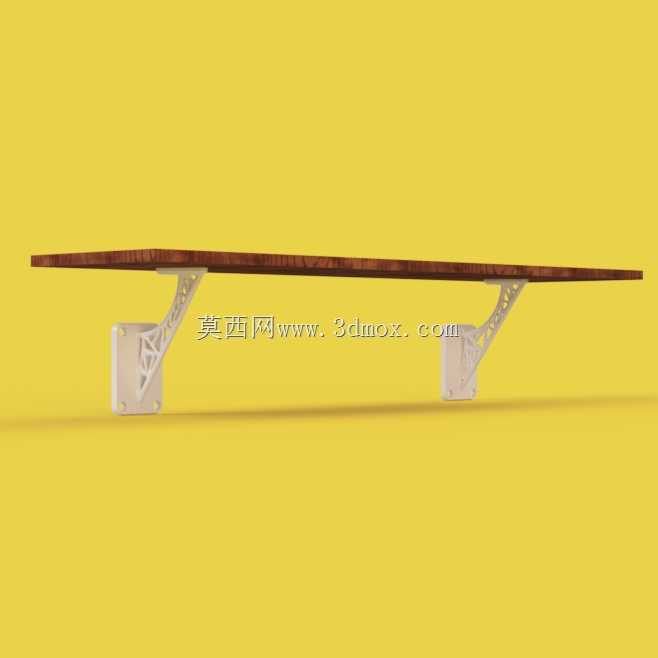

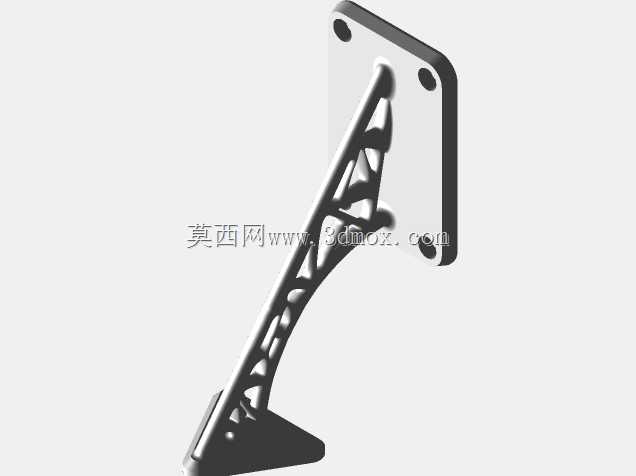

这款壁挂式承重支架主要面向墙面置物、轻型设备壁挂安装的应用场景，可广泛用于家庭墙面置物架固定、小型工业设备侧装支撑、工作室工具挂装承重等场景，替代传统直角角码支架，在同等承重能力下实现更轻量化的结构表现。支架采用墙面贴装固定的安装形式，安装时两个支架平行固定于竖直墙面，上方承托水平置物面板，安装边界适配常规厚度的木质、金属置物面板，墙面固定端预留标准安装孔位，可适配膨胀螺丝、自攻螺丝等常见墙面紧固件，无需额外定制转接件即可完成安装。在功能特性上，该支架采用生成式拓扑优化的结构逻辑，在预设100kg施加载重的约束条件下，剔除了非受力区域的冗余材料，整体结构呈现出仿生骨骼式的镂空桁架形态，既保证了受力路径的连续传递，避免应力集中导致的结构失效，又最大程度降低了支架自身的重量，若采用铝合金材质加工成型，可稳定承受100kg的施加重量，完全满足日常置物、轻型设备挂载的承重需求。设计过程中以受力仿真结果为核心依据，针对壁挂支架的受力特点，重点强化了墙面固定端与置物面承托端的连接过渡区域，通过渐变式的筋条结构分散弯折应力，避免传统角码在直角连接处易出现的应力断裂问题，同时镂空的结构形态也减少了材料的使用，降低了加工成本，除常规金属切削、铸造成型外，该结构也适配三维打印的加工工艺，可采用工程塑料、金属粉末等材料快速成型，满足小批量定制化的使用需求。外形上支架整体线条流畅自然，没有突兀的直角棱角，外露安装后兼具结构实用性与装饰性，不会像传统厚重角码那样破坏安装区域的视觉整体性，承托面与置物板完全贴合，固定端与墙面紧密贴合，安装后无突出的尖锐结构，使用过程中不易发生磕碰划伤的问题。
