电力传输用奥尔德姆联轴器结构设计

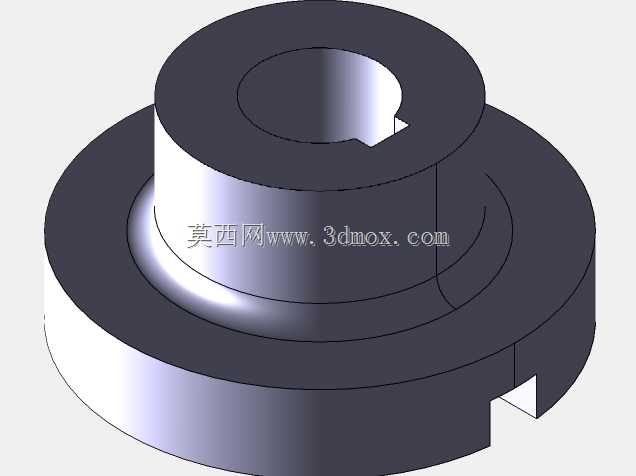

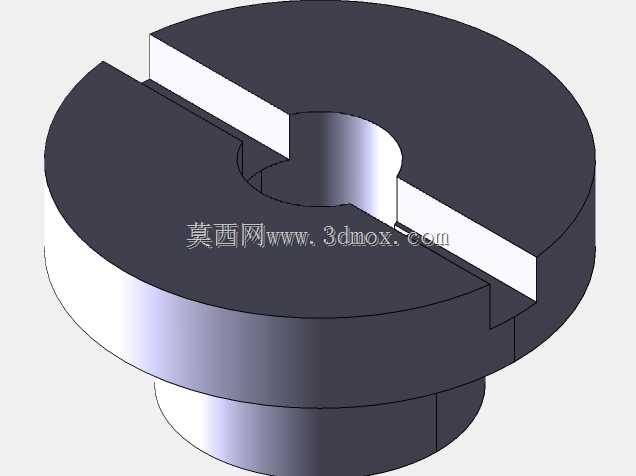

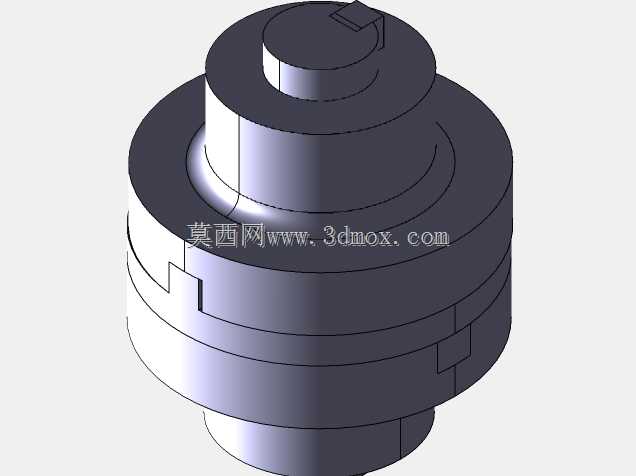

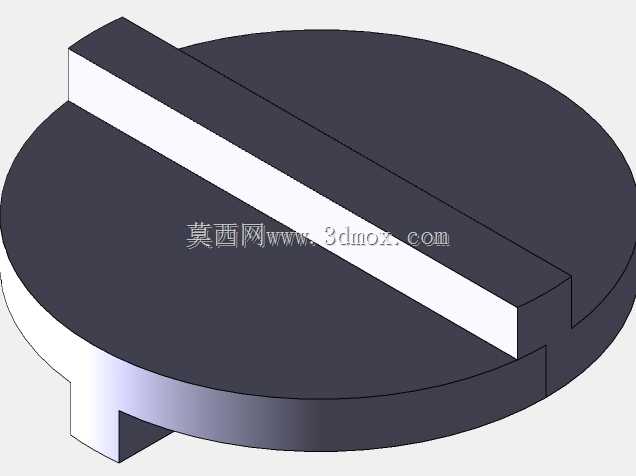

这款奥尔德姆联轴器主要面向电力传输场景下的轴系连接需求，在各类工业传动系统、发电机组配套传动链路、中小型动力输出装置中都能发挥稳定的连接作用，核心用途是在两根存在一定径向偏移的传动轴之间传递旋转扭矩，避免轴系因安装对中误差、运行负载形变产生的额外应力损伤轴承或动力端部件。从功能特性来看，它属于滑块式挠性联轴器的典型结构，依靠中间十字滑块的侧向滑动来补偿两轴间的径向不对中量，相比刚性联轴器，它能容忍安装过程中一定范围内的同轴度偏差，降低现场安装的对中精度要求，同时传动过程中不会像弹性套柱销联轴器那样存在橡胶元件老化失效的问题，适合在常温、无强腐蚀的常规工业环境下长期稳定运行，传动过程中缓冲吸震表现适中，能适配中等转速、稳定扭矩输出的传动工况。从设计思路来看，整体采用三段式组合结构，两端分别为带卡槽的轴套结构，用来与主动轴、从动轴进行周向固定，中间的十字滑块两侧带有互相垂直的凸榫，分别嵌入两端轴套的卡槽内，当两轴存在径向偏移时，滑块可在卡槽内做小范围的滑动，以此补偿偏移量，同时保证扭矩的稳定传递；结构上没有复杂的异形曲面，所有配合面均采用平面与圆柱面组合，加工工艺性好，常规铣削、磨削工艺即可完成各零件的加工，装配时只需将滑块凸榫对准两端轴套卡槽推入即可完成组装，后期维护拆卸也十分便捷，不需要专用工装就能完成易损滑块的更换。从外形尺寸与安装边界来看，整体为同轴阶梯圆柱外形，最大外圆轮廓为中间主体段，两端轴套直径依次递减，整体轴向长度紧凑，不会占用过多的轴系安装空间；两端轴套的内孔可根据配套轴径设计对应的配合公差，轴套上预留的紧定螺钉位置可实现与轴的快速锁紧固定，安装时只需保证两轴的轴向间距符合设计预留的滑块间隙即可，不需要额外调整复杂的预紧参数，径向方向上最大外圆与周边设备壳体的安全间隙只需预留出滑块滑动的最大偏移量即可，不会因为补偿偏移产生额外的径向尺寸干涉，能适配多数紧凑安装空间内的传动连接需求，在常规电力传输的动力链路中，能有效提升轴系运行的可靠性，降低因对中误差带来的设备故障概率。
